MEMS壓電測試應用功率放大器又稱為高壓放大器，主要用來放大函數任意波形發生器輸出的各種波形信號的幅度和功率，用于MEMS實驗、壓電陶瓷、水聲（換能器）磁性材料的磁化特性（B-H曲線）測量以及醫療領域（磁場生物效應）等眾多領域，對于各種容性感性負載進行驅動和激勵，從而進行相關的研究。

Aigtek公司功率放大器的主要特點：

• 兼容市面上通用的任意波形(xing)函數發生器

• 可驅動容性、感性負(fu)載(zai)

• 輸入為(wei)BNC接口，輸入電阻50Ω、5kΩ兩檔可選

• 輸出電阻(zu)為香(xiang)蕉插(cha)座，高(gao)阻(zu)和(he)低阻(zu)調節

• 單、雙(shuang)通道，同步輸出調節，電壓檢測輸出

• 低失真、高精(jing)度信號(hao)放大(da)

• 可(ke)輸出高(gao)達1600Vpp（±800V）的電壓

• 可輸出(chu)電流(liu)最(zui)大(da)18A

• 頻率帶寬（-3dB）DC-24MHz

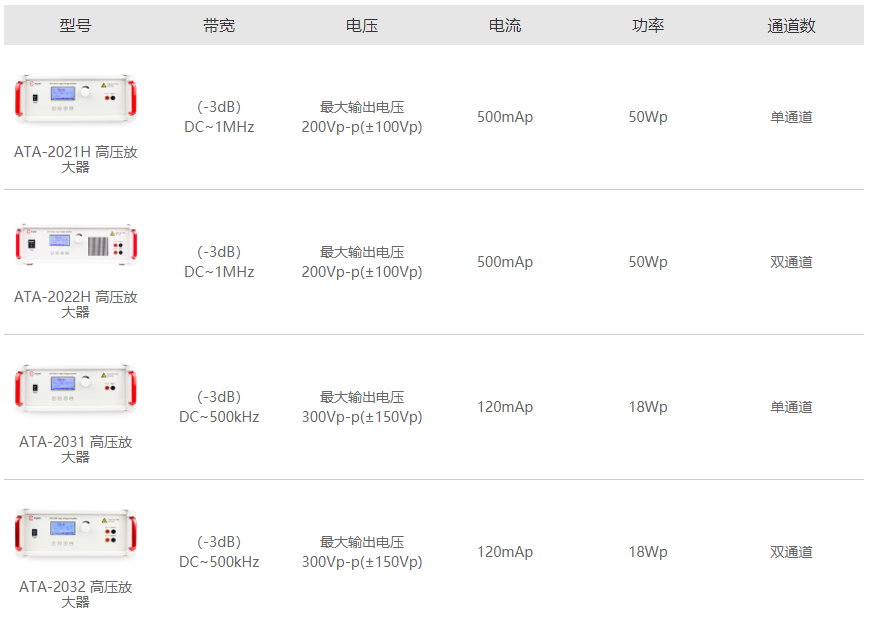

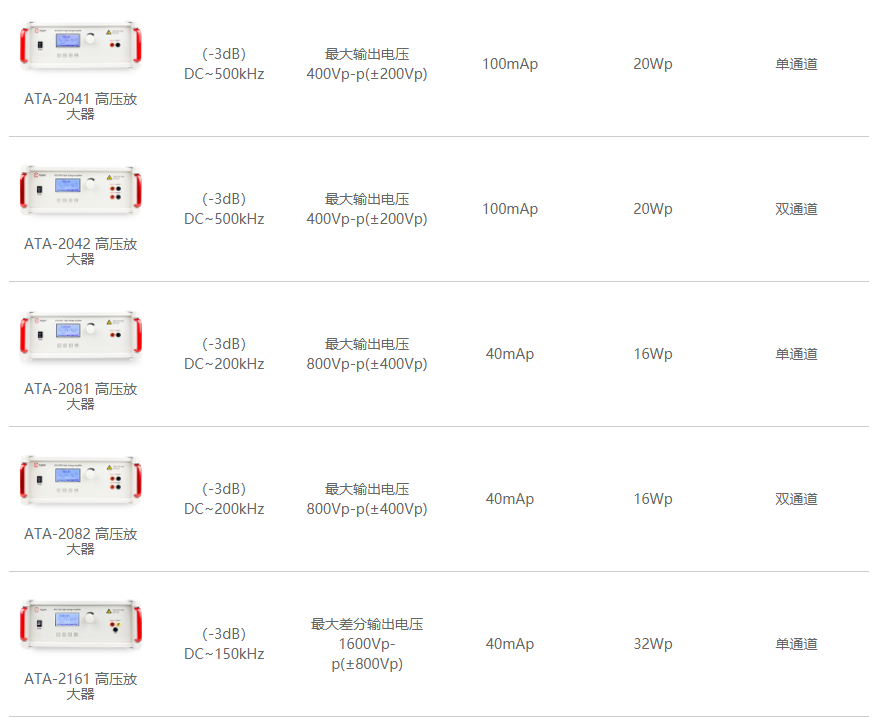

功率(lv)放(fang)大器快速選型：

Aigtek功率放大器適用于電容性·電感性負載

在(zai)電(dian)(dian)子實(shi)驗(yan)中，如果用(yong)交流電(dian)(dian)源(yuan)驅(qu)動含有電(dian)(dian)容器(qi)或電(dian)(dian)感(gan)線圈的負載，會導致來(lai)自負載一側的逆(ni)向電(dian)(dian)流。在(zai)這樣的情況(kuang)下，用(yong)通(tong)常的電(dian)(dian)源(yuan)和放(fang)大(da)器(qi)的話可能無法驅(qu)動。但是如果采(cai)用(yong)ATA系列的產品，即使在電壓和電流的方向相反的“吸收”(Sink）情況下也能運行。所以，對于壓電元件和電感線圈那樣的電容性·電感性負載，也能夠穩定地運行（輸出）。

寬(kuan)頻帶·高速·雙極性·高電壓

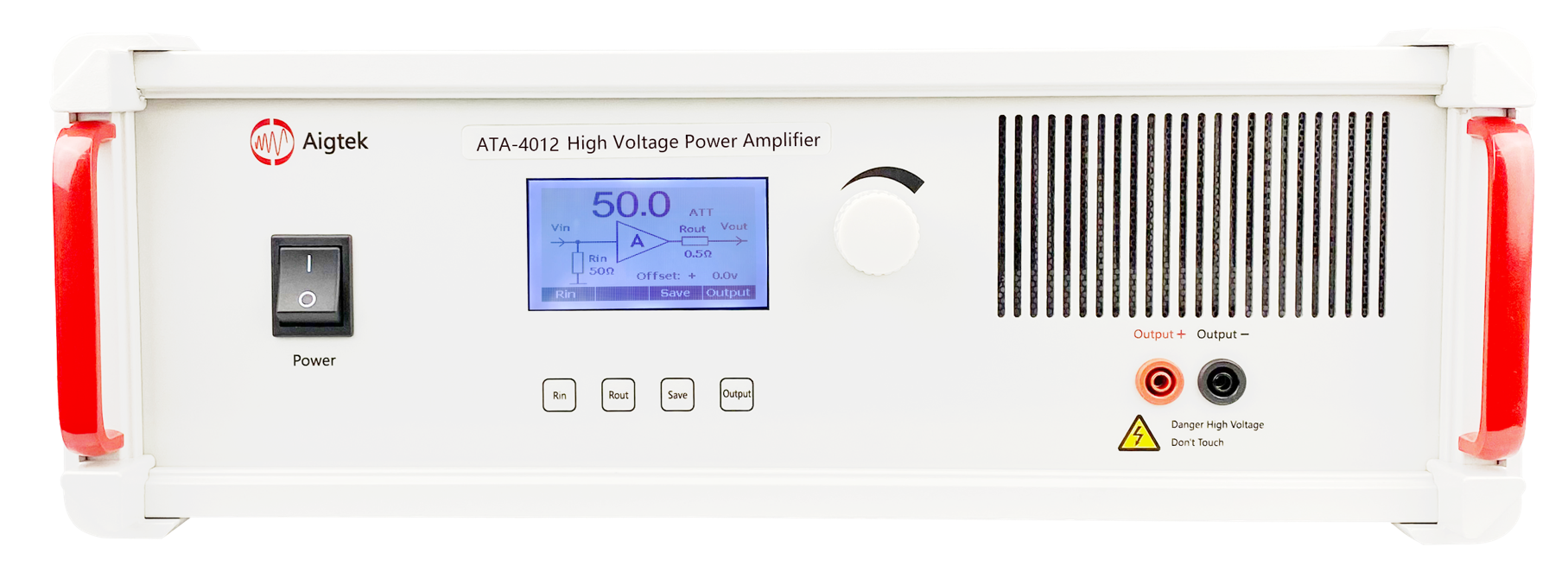

ATA4000系列的頻帶寬度為DC～1MHz、上升速率為600V/μs，即使對于上升迅速的脈沖信號和復雜波形信號也能夠忠實再現。ATA4012高壓功率放大器的頻帶寬度為DC～1MHz、最大輸出電壓為160Vp-p，即使對于大型壓電元件和顯示元器件，也能夠富富有余地進行驅動。因為無論哪種機型都能從直流開始輸出的, 所以能夠輕松實現對于添加了偏移的波形和正負非對稱波形的放大。
