ATA-3080是一臺單通道輸出的功率放大器。最大輸出180Vp-p (±90V)電壓，輸出電流8A，可與主流的信號發生器配套使用，實現信號的完美放大。并且具有50Ω、5kΩ兩檔輸入電阻可選，完美匹配高低內阻信號源。

其主要特點(dian)如下：

l單通(tong)道輸出，輸出電壓增益(yi)0~60倍（0.1step），總輸出功率720W

l數(shu)控增益可調(diao)，調(diao)節旋鈕可設置(zhi)粗調(diao)（1step）與細調(diao)（0.1step）兩種(zhong)方式

l液晶面板顯示，操作簡單

l輸入電(dian)阻50Ω、5kΩ可調

l具(ju)有輸(shu)出開關(guan)，控制更加靈活

l裝有風扇進而有效散熱

l輸(shu)出(chu)具有(you)過流(liu)、過熱、短路保護

1. 差分輸出(chu)時(shi)：

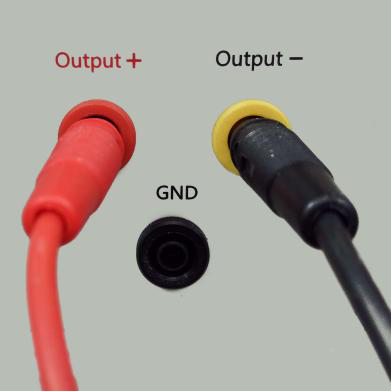

差分輸出(chu)時請務(wu)必(bi)確保連接(jie)正確。如(ru)下(xia)圖所示(shi)：

紅色(se)接線柱“Output+”與黃色接線柱“Output-”輸出時即為差分輸出。“Output+”與“GND” 單端輸出最大90Vp-p電壓，“Output-”與“GND” 單端輸出最大90Vp-p電壓，這兩組信號同幅度相位差180°，從而 “Output+”與“Output-”之間差分輸出最高可達180Vp-p電壓。即差分輸出時負載兩端接紅色接線柱“Output+”與黃色接線柱“Output-”。

注(zhu)：請不要將差分信號接入示(shi)波器或探頭，否則會導致放大器及示(shi)波器、探頭等(deng)的損(sun)壞！！

b、單端(duan)輸出時：

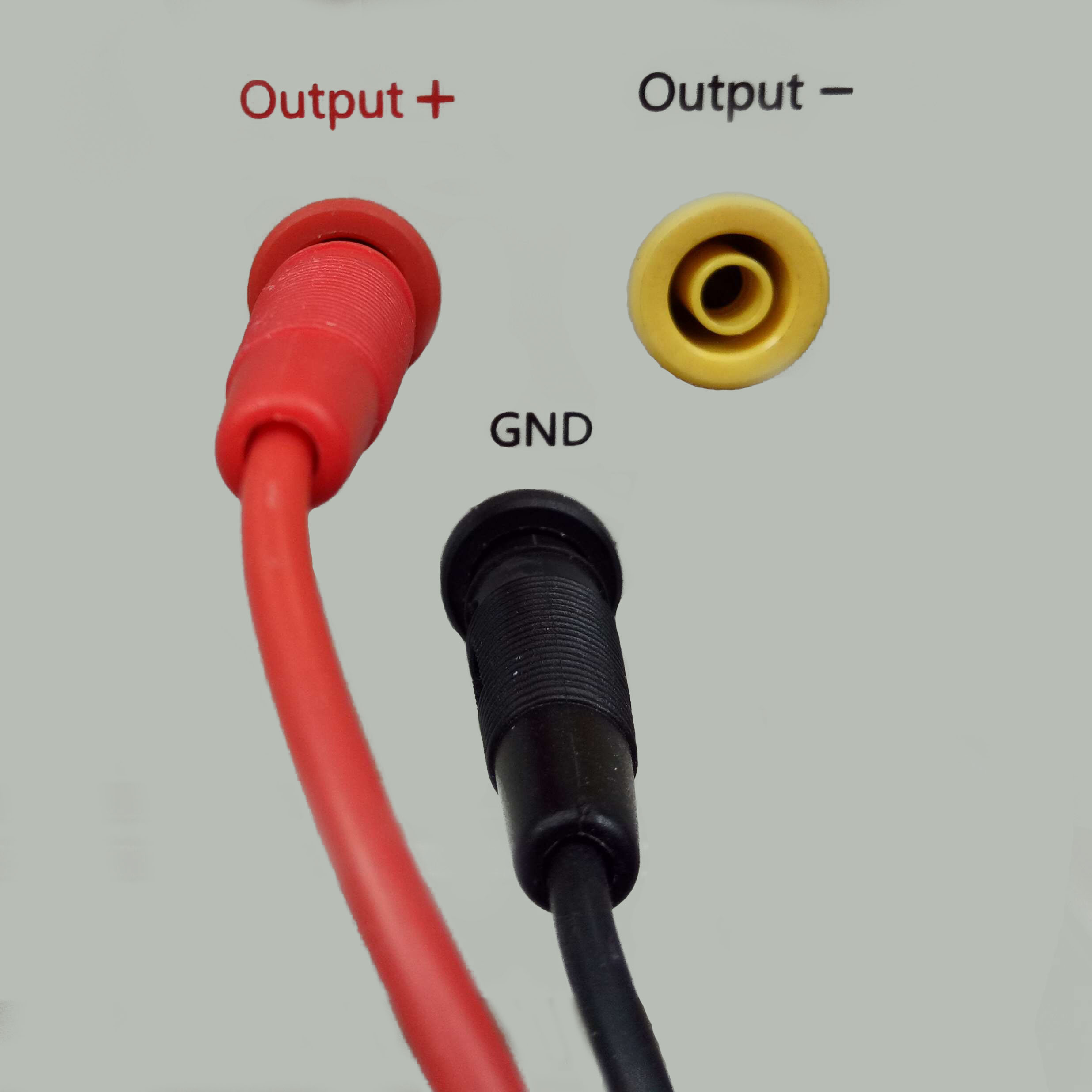

單端輸(shu)出時請務必確(que)保連接正確(que)。如上圖(tu)所示：

紅色接(jie)線柱“Output+”與“GND”，黃色接線柱“Output-”與“GND”分別是(shi)2組(zu)單(dan)端輸(shu)(shu)出。單(dan)端輸(shu)(shu)出電(dian)壓最大可到(dao)90Vp-p，單(dan)端輸(shu)(shu)出電(dian)壓是(shi)差分輸(shu)(shu)出電(dian)壓的(de)一半(ban)。

注：連接時請務(wu)必(bi)保(bao)證正確操(cao)作，“GND”是公共地，請勿與其他極反接，否則會造成儀器的損壞！！

C、連接示波器觀測(ce)時：

連接示波器時請務必保證(zheng)是單端連接，即探頭的探針接“Output+” 或“Output-”，接(jie)地夾子(zi)必(bi)須接(jie)公共地“GND”。

注(zhu)：操作中請務必注(zhu)意正極(ji)(ji)、負極(ji)(ji)、GND極不能反接、短接，否則會造成儀器的損壞！！
