實驗名稱:功率放大器在高效聲學菲涅耳透鏡的聲場(chang)可視化實驗

研(yan)究(jiu)方向：水中高效菲涅爾(er)聲(sheng)透鏡焦點處(chu)的聲(sheng)壓(ya)增益研(yan)究

實驗內容:

            （1）背面無柵(zha)格結構(gou)的普通菲涅爾(er)透鏡的透射(she)效(xiao)率和焦點處(chu)的聲壓增益(yi)測量(liang)。

            （2）背(bei)面設計(ji)了柵格(ge)結(jie)構的高效菲(fei)涅(nie)爾(er)透鏡(jing)的透射效率和焦點處的聲壓(ya)增益測量(liang)。

測(ce)試(shi)目的：驗證所設(she)計的水浸超聲(sheng)高效(xiao)菲涅(nie)爾透鏡(jing)的透射效(xiao)率及其(qi)焦點處(chu)的聲(sheng)壓增(zeng)益，并與(yu)普(pu)通的菲涅(nie)爾透鏡(jing)進行(xing)對(dui)比

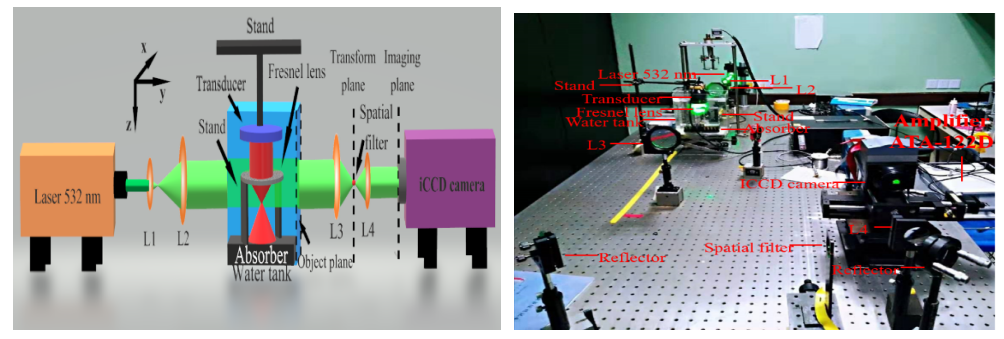

測試設備:紋(wen)影成像系統(tong)：寬帶放大器(qi) ( (ATA-122D,Aigtek), 激光 (532 nm, DPGL-2150F, Photop, China),  增(zeng)強(qiang)型電荷耦(ou)合器(qi)件(jian) (iCCD) 攝像機 (iStar DH734-18U-03, Andor, UK),  超聲換能器(qi) (DYG-1M, Dayu electric, China),  信號發生器(qi) (AFG3021, Tektronix)。

放大器型號:ATA-1222A寬帶放大器

實(shi)驗過(guo)程:

（1）搭建紋影(ying)成像(xiang)系(xi)統；

（2）向水缸中倒(dao)入(ru)水；

（3）分別將(jiang)高效菲涅(nie)爾透鏡(jing)(jing)及普(pu)通菲涅(nie)爾透鏡(jing)(jing)貼于換能器下方進行成像實(shi)驗(yan)，獲得實(shi)驗(yan)結果(guo)并分析；

測試結果:

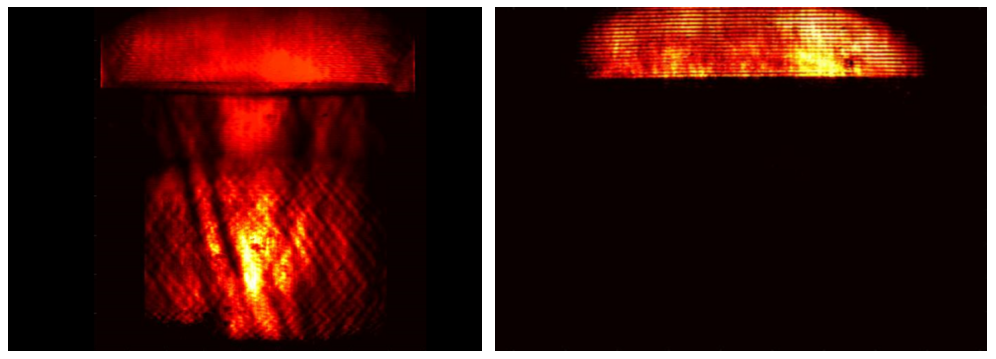

高(gao)效菲涅爾透鏡(jing)(jing)及普通菲涅爾透鏡(jing)(jing)的紋影成(cheng)像結果(guo)

放大器(qi)在該實驗中發揮的效能:驅動超聲換能器(qi)，電路(lu)匹配并放大輸(shu)出(chu)功(gong)率。

選擇該功(gong)率放大器(qi)的原因:

        ATA-122D 寬帶(dai)放大(da)器功放頻帶(dai)更寬，帶(dai)寬為DC-20 MHz，可以滿(man)足(zu)在低(di)頻段(duan)的(de)使用(yong)需求(qiu)，而在高頻段(duan)也已經完全滿(man)足(zu)實(shi)驗，界面非常友好，一目了然(ran)。操(cao)作按鍵(jian)和按鈕也很好用(yong)。參(can)數可調范圍很(hen)廣，輸入電阻和(he)輸出電阻均可自由選擇。另外，功放(fang)本(ben)身有過流保(bao)護系統，這(zhe)大大減小了其(qi)損壞的幾率(lv)，延(yan)長了使(shi)用(yong)壽命。經(jing)過實驗(yan)驗(yan)證，該(gai)功放(fang)性(xing)能十分優越(yue)，建議其(qi)他(ta)用(yong)戶根(gen)據自己換能器的參(can)數選擇相(xiang)應型號的功放(fang)。
