壓(ya)(ya)電(dian)陶(tao)瓷(ci)執行器具有響應(ying)速(su)度快，精(jing)度、位移分辨(bian)率(lv)高，位移與電(dian)壓(ya)(ya)成正比，體積小，電(dian)磁噪(zao)聲低，能量轉換效(xiao)率(lv)高等優點，電壓放大器在輸出電(dian)(dian)(dian)(dian)壓(ya)(ya)滿足的情況下(xia)可用(yong)于(yu)驅動多個串聯的壓(ya)(ya)電(dian)(dian)(dian)(dian)陶瓷(ci)。目前主要應用(yong)于(yu)驅動壓(ya)(ya)電(dian)(dian)(dian)(dian)開關(guan)、繼(ji)電(dian)(dian)(dian)(dian)器、壓(ya)(ya)電(dian)(dian)(dian)(dian)泵、閥，壓(ya)(ya)電(dian)(dian)(dian)(dian)噴墨打印(yin)機，壓(ya)(ya)電(dian)(dian)(dian)(dian)掃(sao)描(miao)器、壓(ya)(ya)電(dian)(dian)(dian)(dian)蜂鳴(ming)器等。

壓(ya)電噴(pen)墨打(da)印機利用(yong)壓(ya)電致動元件(jian)在(zai)電場作用(yong)下的應變和位(wei)移，使密閉容器內的墨水產生液壓(ya)脈沖(chong)，從噴(pen)嘴(zui)噴(pen)射，在(zai)紙(zhi)上打(da)印出(chu)文字或圖形，針(zhen)對(dui)這一(yi)應用(yong)研(yan)制了(le)一(yi)種壓(ya)電陶瓷驅動電源(yuan)，可(ke)提供正負輸(shu)出(chu)電壓(ya)，并對(dui)壓(ya)電陶瓷進行(xing)雙向快速放(fang)電，輸(shu)出(chu)電壓(ya)可(ke)達±100V，輸出電流500mA，頻率范圍DC-1MHz，電壓輸出可根據需要進(jin)行(xing)調節(jie)增益倍數，可實(shi)現(xian)多(duo)個(ge)串聯的(de)壓電陶瓷致(zhi)動器并行(xing)驅動。

壓(ya)電(dian)噴(pen)墨(mo)打(da)印機有幾種不同的(de)結構，其中一(yi)種是利用(yong)壓(ya)電(dian)陶瓷的(de)厚(hou)度剪(jian)切振動(dong)將墨(mo)水從(cong)噴(pen)墨(mo)通(tong)道(dao)中擠出(chu)。它(ta)由平(ping)行(xing)排列(lie)的(de)壓(ya)電(dian)致(zhi)動(dong)元件陣列(lie)構成，相(xiang)鄰的(de)兩(liang)個致(zhi)動(dong)元件圍成一(yi)個噴(pen)墨(mo)通(tong)道(dao)，每個噴(pen)墨(mo)通(tong)道(dao)對應(ying)于一(yi)個噴(pen)孔。整個打(da)印頭(tou)在電(dian)學上等效為一(yi)系列(lie)互相(xiang)串聯的(de)電(dian)容，功率放大(da)器(qi)輸出(chu)的(de)電(dian)壓(ya)加載于各個通(tong)道(dao)中，相(xiang)鄰的(de)通(tong)道(dao)的(de)電(dian)壓(ya)滿足一(yi)定的(de)時序關系。

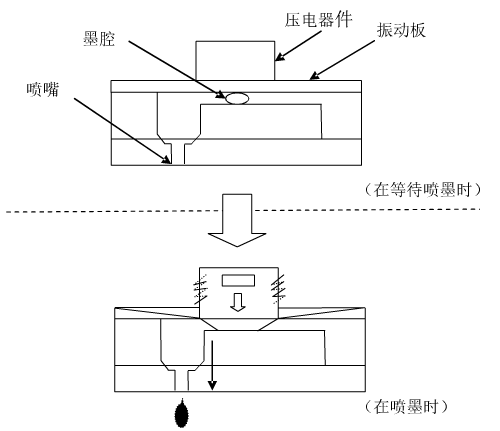

壓(ya)電(dian)式噴墨技術工作過(guo)程(cheng)：

在等待噴(pen)墨(mo)(mo)時，壓(ya)(ya)(ya)(ya)(ya)電(dian)(dian)器(qi)件上沒有電(dian)(dian)壓(ya)(ya)(ya)(ya)(ya)，墨(mo)(mo)腔(qiang)容量不變(bian)(bian)，其內(nei)部墨(mo)(mo)水的(de)壓(ya)(ya)(ya)(ya)(ya)力也保持(chi)不變(bian)(bian)，當電(dian)(dian)壓(ya)(ya)(ya)(ya)(ya)作(zuo)用(yong)于(yu)壓(ya)(ya)(ya)(ya)(ya)電(dian)(dian)器(qi)件上時，壓(ya)(ya)(ya)(ya)(ya)電(dian)(dian)器(qi)件擠壓(ya)(ya)(ya)(ya)(ya)振動(dong)(dong)板使其發生(sheng)形變(bian)(bian)，墨(mo)(mo)腔(qiang)的(de)容量變(bian)(bian)小，從而(er)產生(sheng)對墨(mo)(mo)腔(qiang)中墨(mo)(mo)水的(de)壓(ya)(ya)(ya)(ya)(ya)力，使墨(mo)(mo)水噴(pen)出。墨(mo)(mo)水噴(pen)出后，墨(mo)(mo)水盒中的(de)墨(mo)(mo)水在虹吸作(zuo)用(yong)下(xia)流(liu)到墨(mo)(mo)腔(qiang)中進行(xing)補(bu)充(chong)。噴(pen)嘴上端的(de)墨(mo)(mo)水隨即(ji)準備好下(xia)一次噴(pen)射。整個(ge)噴(pen)墨(mo)(mo)過(guo)程都有作(zuo)用(yong)于(yu)壓(ya)(ya)(ya)(ya)(ya)電(dian)(dian)器(qi)件上的(de)驅(qu)動(dong)(dong)電(dian)(dian)壓(ya)(ya)(ya)(ya)(ya)控制，通過(guo)這種控制方(fang)式(shi)，使整個(ge)噴(pen)墨(mo)(mo)過(guo)程保持(chi)穩定(ding)。

壓電器(qi)件驅動功率放大器介紹：

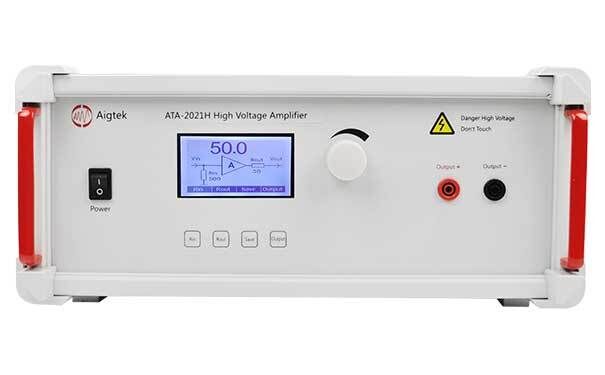

ATA-2021H是一(yi)款可放大(da)交直流信號的(de)單通道電壓放大器(qi)。最大輸出200Vp-p (±100Vp)高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存設置，提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。

            輸入為BNC接口，輸入電阻50Ω、5kΩ兩檔可選，完美匹配高低內阻信號源。

           輸(shu)出為香蕉插座，最大(da)輸(shu)出電(dian)壓(ya)200Vp-p(±100Vp)，輸出電流500mAp。

           ATA-2021H采(cai)用(yong)液晶面板(ban)顯示，設備狀態(tai)(tai)及參數動態(tai)(tai)顯示，操作界面一目了然(ran)，簡潔易懂。

          電壓增益數控(kong)0~60倍可調，具體分為粗調（1step）和細調（0.1 step）兩種。結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。

         1/100 Monitor：此端(duan)口(kou)電(dian)壓為輸(shu)出(chu)端(duan)口(kou)的(de)1/100，監(jian)測口(kou)為BNC接(jie)頭(tou)，可(ke)以直(zhi)接(jie)連接(jie)到示(shi)波器進行輸(shu)出(chu)電(dian)壓的(de)實(shi)時監(jian)測。

        西安安泰電子科技有(you)限公(gong)司是(shi)（Aigtek）是國內領先從事測量儀器研發、生產和銷售的高科技企業。專注于高壓放大器、電壓(ya)放大器、計量校準產品、線束測試儀(yi)等產品(pin)的研(yan)發，打破了(le)西方的技(ji)術壟斷和封鎖，產品(pin)廣泛服務于國(guo)防(fang)、航(hang)空(kong)、航(hang)天及芯片研(yan)究領域，服務全球超過1000家科研機構，助力全球科技進步。

    ;   本文素(su)材由西安(an)安(an)泰(tai)電(dian)子整理發布(bu)，如果想了解更多，請持續關注(zhu)安(an)泰官網hkdyw.cn。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源、功率放大器模塊等電子測量儀器研發、生產和銷售的高科技企業。
