超聲無損探傷測試系統由信號發生器、功率放大器、激勵探頭、金屬板、濾波電路、接收探頭、示波器組成。由信號發生器產生的電壓信號激勵被放大，然后驅動執行器。同時，需要用于接收端來收集動態數據。

超聲蘭姆(mu)波探(tan)傷(shang)的基本原理：

電磁超聲蘭姆波是依據電磁感應原理進行缺陷檢測。高壓放大器舞動換能器，通過超聲換能器的永磁鐵及交流線圈產生偏置磁場，在金屬板內形成洛侖茲力，產生機械振動，形成貫穿板厚的超聲波。接收是激勵的一個逆過程，接收線圈在質點振動切割磁感線時感應出電動勢，若存在缺陷，信號回波會發生變化，因此通過接收信號的變化便可進行判斷和定位。

超聲蘭姆波(bo)激發的(de)原理(li)：

電磁超聲蘭(lan)姆(mu)波換(huan)能器的(de)載流線(xian)圈(quan)(quan)有回折形線(xian)圈(quan)(quan)和螺旋形線(xian)圈(quan)(quan)兩種形式(shi)，當(dang)線(xian)圈(quan)(quan)內部通入(ru)高頻(pin)交變電流并防止(zhi)在水(shui)平或垂直(zhi)靜態磁場時，換(huan)能器下(xia)方(fang)的(de)被(bei)測金屬(shu)板表(biao)面就會產生高頻(pin)振(zhen)動(dong)，當(dang)金屬(shu)板厚(hou)度(du)小(xiao)于(yu)或者等于(yu)二(er)分(fen)之一波長時，該高頻(pin)振(zhen)動(dong)就會以蘭(lan)姆(mu)波的(de)形式(shi)傳(chuan)播出(chu)去。

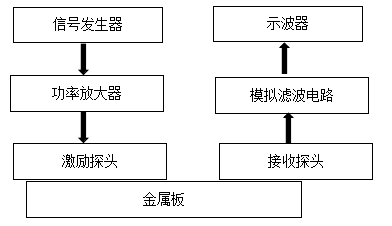

超聲無損探傷測試系統(tong)圖(tu)：

關于超聲蘭姆波探傷測試中功率放大器的介紹：

Aigtek功率放大器可配套任意品牌和型號的信號發生器，能夠快速的滿足測試需求搭建實驗測試平臺，可靈活控制輸出電壓和功率，具有完整的輸出保護電路（輸出過流、過壓保護），ATA2022H高壓功率放大器電壓增益數控0~60倍可(ke)調(diao)，具體分為粗調(diao)（1step）和細調(diao)（0.1 step）兩種。結合液晶(jing)面板增益(yi)的顯示，能夠快(kuai)速(su)調(diao)整至需要的電壓值。1/100 Monitor：此端口電壓為輸出(chu)(chu)端口的1/100，監(jian)測口為BNC接(jie)頭，可(ke)以直接(jie)連接(jie)到示波器進(jin)行輸出(chu)(chu)電壓的實時監(jian)測。

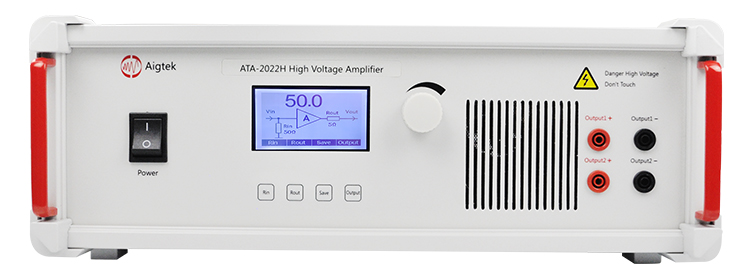

ATA-2022H是一款理想的可放大交直流信號的雙通道高壓功率放大器。最大輸出200Vp-p (±100Vp)高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。

輸入Input

輸入為BNC接口，輸入電阻50Ω、5kΩ兩檔可選，完美匹配高低內阻信號源。

輸出 Output

輸出為(wei)香蕉插座，最大輸出電壓200Vp-p(±100Vp)，輸出電流（峰值）500mAp。

Aigtek公司是一家專業生產電子測試儀器的生產廠家,主要產品有功率放大器、高壓功率放大器、線束測試儀、高精度基準源等。電壓放大器解決了任意波形函數信號發生器的小電流和小功率問題，最大輸出高壓1600Vpp，最大電流18A，最大功率810W，將應用于電力系統、水聲換能器驅動、超聲波驅動、容性負載，感性負載，電磁場驅動，壓電陶瓷驅動等。

本文素材由(you)西安安泰(tai)電(dian)子(zi)整理(li)發布，如想了解更多實(shi)驗(yan)方案，請持續關注(zhu)安泰(tai)官網hkdyw.cn。西(xi)安(an)安(an)泰(tai)電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源、功率放大器模塊等電子測量儀器研發、生產和銷售的高科技企業。
