LED（Light Emitting Diode），發光(guang)二極(ji)管，是(shi)一種能(neng)夠將電能(neng)轉化為(wei)可(ke)見(jian)光(guang)的固態(tai)的半(ban)導(dao)體器件(jian)，它可(ke)以直接把(ba)電轉化為(wei)光(guang)。針(zhen)對(dui)此類應用，Aigtek利用功率(lv)放大器驅動(dong)線圈實(shi)現(xian)完成(cheng)LED燈點亮測試。

測試需(xu)求(qiu)設備：

信號發生器、功率放大器、示波器、一對互感線圈、LED燈

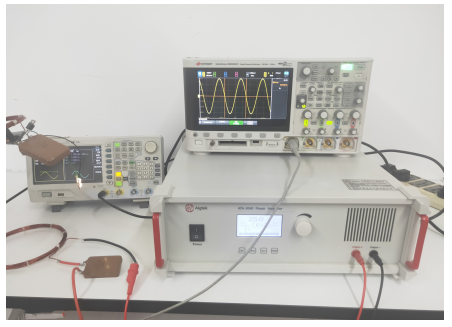

實驗平臺搭(da)建：

電感效應(ying)原(yuan)理：

通過信號發生器給寬帶放大器提供一個激勵信號（正弦波），功率放大器輸出大電流加載到線圈上，當電流通過線圈后，在線圈中形成磁場感應，感應磁場又會產生感應電流來抵制通過線圈中的電流。這種電流與線圈的相互作用關系稱為電的感抗。

兩個(ge)電感(gan)(gan)(gan)線(xian)圈(quan)(quan)相(xiang)互靠近時，一個(ge)電感(gan)(gan)(gan)線(xian)圈(quan)(quan)的(de)(de)磁場變化(hua)將影響另一個(ge)電感(gan)(gan)(gan)線(xian)圈(quan)(quan)，這種影響就(jiu)是互感(gan)(gan)(gan)。互感(gan)(gan)(gan)的(de)(de)大小取決于(yu)電感(gan)(gan)(gan)線(xian)圈(quan)(quan)的(de)(de)自感(gan)(gan)(gan)與兩個(ge)電感(gan)(gan)(gan)線(xian)圈(quan)(quan)耦合的(de)(de)程度(du)，利用此原理(li)制(zhi)成的(de)(de)元(yuan)件(jian)叫(jiao)做互感(gan)(gan)(gan)器。

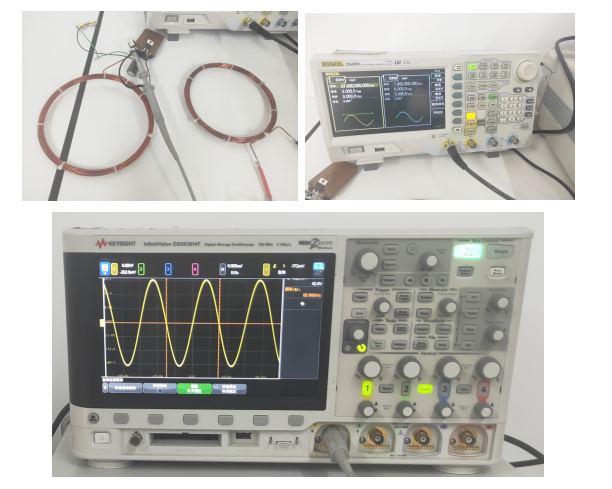

實驗過程(cheng)：

使用信號發生器輸入一個(ge)67KHz,3Vp-p的正弦信(xin)號，經過ATA-3040功率放大(da)(da)器將電(dian)壓放大(da)(da)25倍，給一個線圈給定一個大(da)(da)電(dian)流進行驅(qu)動(dong)，通(tong)過改變驅(qu)動(dong)線圈與接收線圈之間(jian)的距離(li)，產生(sheng)電(dian)感效(xiao)應，從而產生(sheng)不同的電(dian)場，控制LED燈的亮(liang)度。

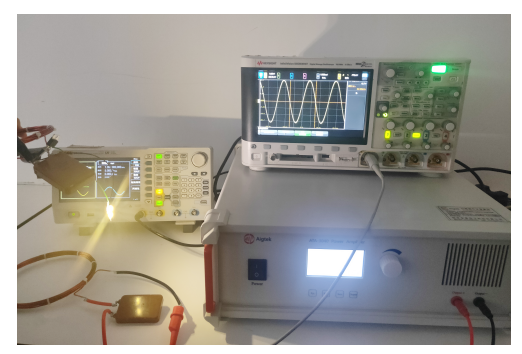

實驗(yan)結(jie)論：通(tong)過(guo)ATA-3040功率放大器給線圈提供大電流從而提供大功率，使得兩線圈之間的電感效應點亮LED燈。

下附ATA-3040的參數指標：

ATA-3040是一款理想的可放大交、直流信號的功率放大器。最大輸出360Wp功率，可以驅動功率型負載。增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。

本文實(shi)(shi)驗素材(cai)由西安安泰(tai)電(dian)子(zi)整理發(fa)布(bu)，如想了解更(geng)多實(shi)(shi)驗方案(an)，請持續關注(zhu)安泰(tai)官(guan)網(wang)hkdyw.cn。

西(xi)安(an)安(an)泰電(dian)子(zi)是(shi)專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源、功率放大器模塊等電子測量儀器研發、生產和銷售的高科技企業。
