壓(ya)電(dian)(dian)(dian)式驅(qu)動(dong)器是利(li)用(yong)(yong)壓(ya)電(dian)(dian)(dian)材(cai)料(liao)的(de)(de)(de)逆壓(ya)電(dian)(dian)(dian)效應產生的(de)(de)(de)機(ji)(ji)械驅(qu)動(dong)的(de)(de)(de)一種裝置，驅(qu)動(dong)器利(li)用(yong)(yong)壓(ya)電(dian)(dian)(dian)材(cai)料(liao)的(de)(de)(de)變(bian)形(xing)使(shi)機(ji)(ji)械驅(qu)動(dong)，由于(yu)壓(ya)電(dian)(dian)(dian)材(cai)料(liao)的(de)(de)(de)變(bian)形(xing)極為微小，其微小變(bian)形(xing)直接被(bei)用(yong)(yong)于(yu)運(yun)動(dong)驅(qu)動(dong)時精度可(ke)以達到納(na)米級，其應用(yong)(yong)非常廣泛，可(ke)用(yong)(yong)于(yu)精密機(ji)(ji)械，光學，生物(wu)醫藥等多(duo)方面，一般包括壓(ya)電(dian)(dian)(dian)型(xing)精密驅(qu)動(dong)器，壓(ya)電(dian)(dian)(dian)型(xing)運(yun)動(dong)機(ji)(ji)構，流體驅(qu)動(dong)與控制機(ji)(ji)構，超聲電(dian)(dian)(dian)機(ji)(ji)、壓(ya)電(dian)(dian)(dian)型(xing)減震與降噪技術(shu)。

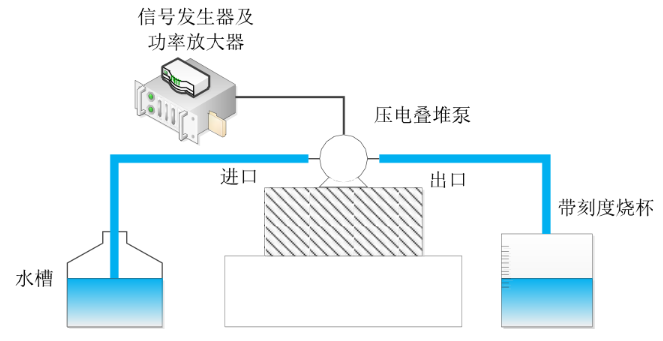

壓(ya)(ya)電(dian)疊堆泵實驗：將泵、液壓(ya)(ya)缸、換向閥等(deng)相連組成一個直線(xian)驅動(dong)系統，并對直線(xian)驅動(dong)器的(de)輸(shu)出力特性，伸(shen)縮(suo)速度進行測試(shi)。以下(xia)為電(dian)壓(ya)(ya)流量測試(shi)實驗平(ping)臺搭建過程：

使用信號發生器產生一個正弦信號，將信號輸出到功率放大器，再把放大后的信號加載給疊堆，并使用示波器實時觀測疊堆上加載信號的幅值與頻率，為避免壓電疊堆損壞，疊堆在使用中不允許加載負電壓小于-20V，或(huo)高(gao)于(yu)正(zheng)電壓大(da)于(yu)150V。

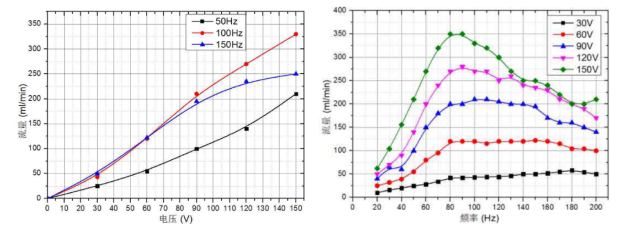

加載(zai)的電壓范圍是30V-150Vpp，每30V進行一次測量，這里采用的是ATA-4052高壓功率放大器，加載電壓越高，壓電疊堆的伸長量越大，其帶動腔體的形變也就越大，流量與電壓規律很明顯，輸入電壓越高，泵輸出流量越大。

ATA-4052是一款理想的可放大交、直流信號的單通道高壓功率放大器。最大輸出310Vp-p(±155Vp)電壓，437Wp功率，可以驅動高壓功率型負載。電壓增益數控可調，一鍵保存常用設置，可與主流的信號發生器配套使用，實現信號的完美放大。

輸入為(wei)BNC接口，輸(shu)入電(dian)阻50Ω、5kΩ兩檔可(ke)選(xuan)，完美匹配高(gao)低內阻信號源。輸(shu)出為香(xiang)蕉(jiao)插座，最大(da)輸(shu)出電(dian)壓(ya)(ya)310Vp-p（±155Vp），輸(shu)出電(dian)流2Arms。操作面板液晶顯(xian)示，設備狀態及參(can)數(shu)動態顯(xian)示，交互界(jie)面一目了然(ran)，簡潔易懂。電(dian)壓(ya)(ya)增益(yi)數(shu)控0~100倍可(ke)調，具(ju)體分為粗調（1step）和細調（0.1 step）兩種(zhong)。結合液晶面板增益(yi)的顯(xian)示，能夠快速調整(zheng)至需(xu)要的電(dian)壓(ya)(ya)值(zhi)。

本文(wen)實驗素材由西安安泰電(dian)子整理發布，如想了解更多實驗方案，請持續關注安泰官網hkdyw.cn。Aigtek是國內專業(ye)從(cong)事測量儀器(qi)研發、生產(chan)和銷售的高(gao)科技企業(ye)，一直專注(zhu)于功(gong)率放大器(qi)、高壓放大器、功率信號源、功率放大器模塊、計量校準源等測試儀器產品的研發與制造。
