實驗名稱：功率放大器在超聲輔助聚氨酯微孔陣列沖裁實驗中的應用

實驗設備：信號發生器，ATA-4052高壓功率放大器，換能器，變幅桿

實驗(yan)內(nei)容(rong)：

根據已有聚氨酯(zhi)微(wei)孔(kong)陣列(lie)(lie)沖(chong)裁裝置(zhi)設(she)計配套的超(chao)聲模塊進行超(chao)聲輔助聚氨酯(zhi)微(wei)孔(kong)陣列(lie)(lie)沖(chong)裁實驗，總結(jie)超(chao)聲振動(dong)的優化(hua)作用，驗證其一(yi)般性優化(hua)規律。

實(shi)驗(yan)過(guo)程：

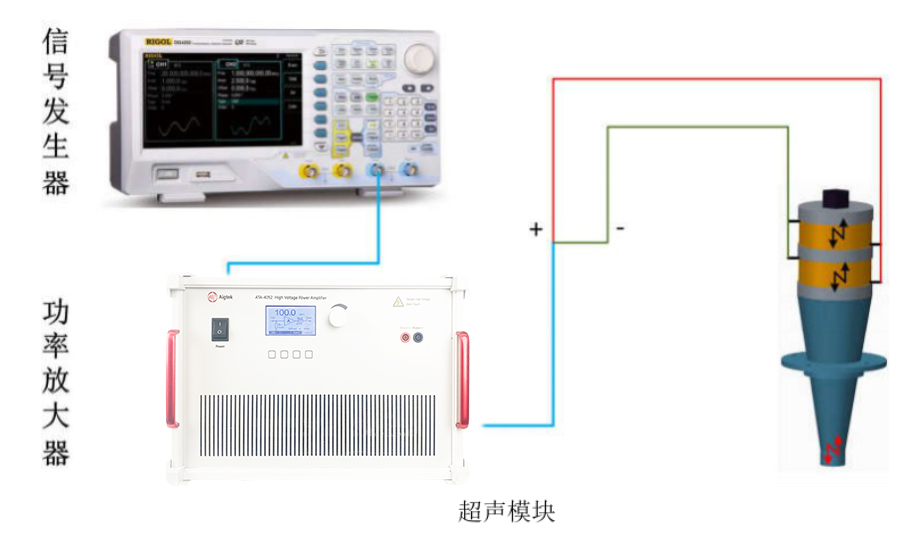

1.超聲(sheng)模塊的組成

       超聲(sheng)模塊(kuai)主要包括四個部(bu)分，分別是信號(hao)(hao)發生(sheng)器(qi)，能(neng)夠實(shi)現精確頻率(lv)調節、輸(shu)出信號(hao)(hao)幅度為0 V~5 V;功率放大器，補償信號發生器輸出電壓，對其輸出信號進行精確放大并可手動調節放大倍數，以滿足不同的加工需求;換能器，將超聲電源輸出信號轉化為機械振蕩信號;變幅桿，放大換能器輸出振幅，以滿足加工要求。

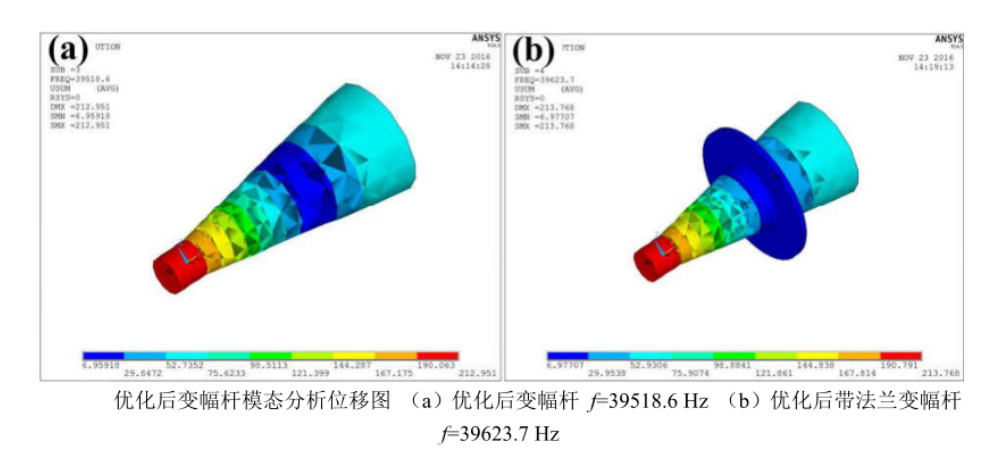

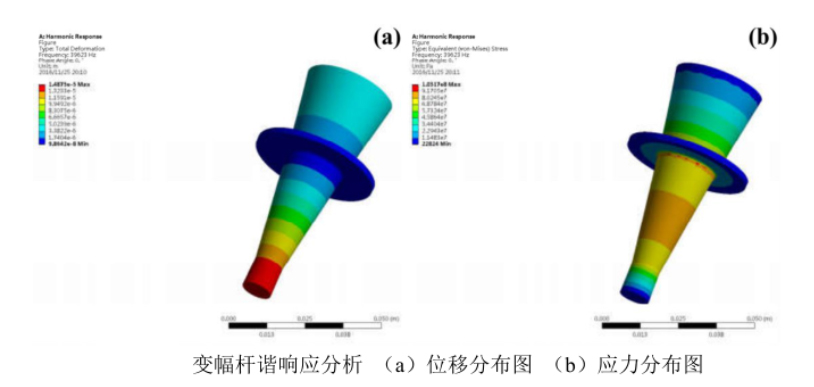

2.變(bian)幅桿(gan)的設計

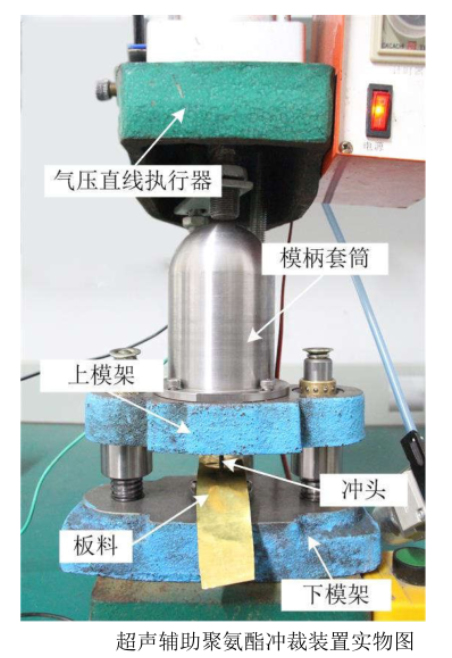

3.裝置的搭建

實驗結果：

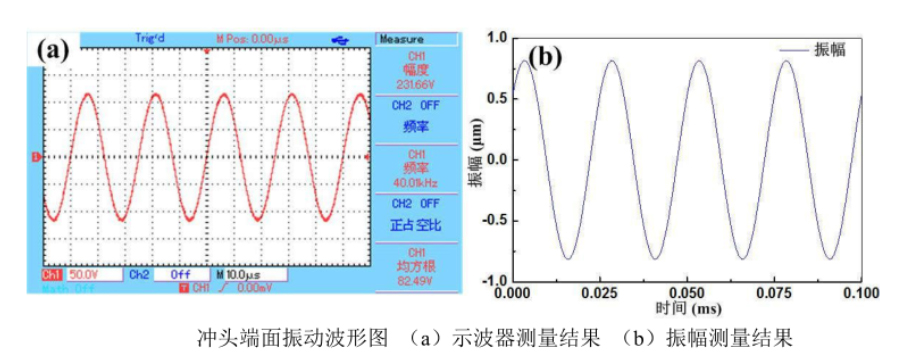

（1）沖頭前端面的振動(dong)波(bo)形(xing)與超聲電(dian)源輸(shu)出波(bo)形(xing)一致，均(jun)為簡諧波(bo)形(xing)。

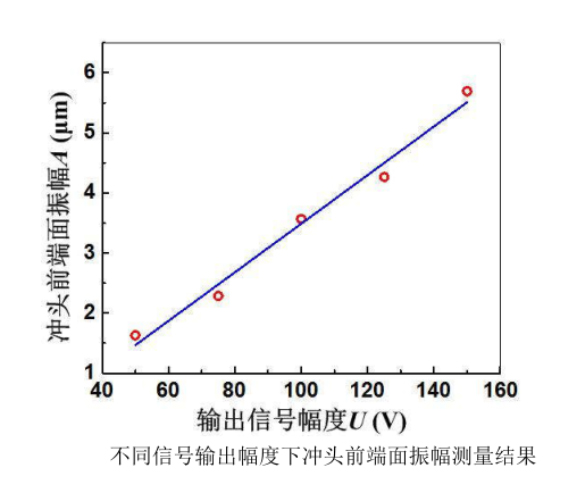

（2）使用功率放大器調節超聲電源信號幅度為50V、75 V、100 V、125V和150 V，進行超聲模塊的振幅測量。測量結果如圖4.15所示，隨著輸出信號幅度的增大，振幅呈線性增加，后續試驗中，將通過調節信號幅度來獲得不同振幅以滿足相應的加工要求。

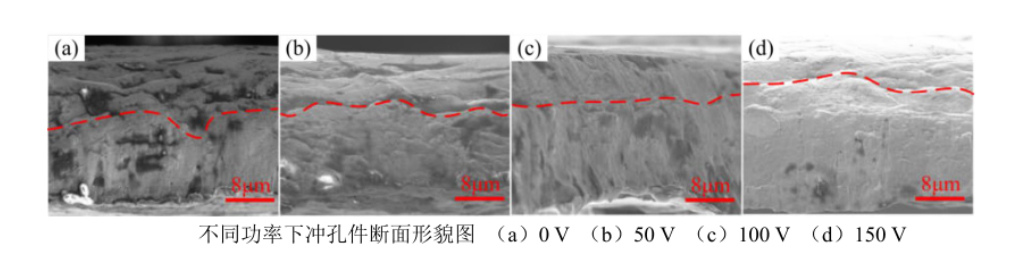

（3）超聲振動(dong)的(de)優化作用
