實驗名稱：基于LABview的聲頻定向算法(fa)仿真(zhen)與測試平臺(tai)

實驗設(she)備：

一臺裝有LABview軟件與PCI1712數據采集卡的計算機，可編程信號發生器，DSP實驗板，高壓功率放大器，超聲換能器，麥克風

實驗內容：

由LABview控制信號發生器產生多點單頻信號，經過 DSP算法處理以及后級高壓功率放大器放大后，激勵超聲換能器產生調制后的超聲信號，在接收端使用高靈敏度傳聲器采集在空氣中自解調出的可聽聲信號，并通過數據采集卡實時的將數據送入PC機，通過LABview對采集回的信號進行實時分析處理,獲得聲壓級以及失真度的測試結果,完成對DSP中算法性能的評估。

實驗過程：

（1）利用LABview與數據(ju)采(cai)集卡，外加(jia)采(cai)用MEMS技(ji)術制造的(de)微型超聲換能器以及高靈敏(min)度麥克(ke)風，搭建了一個(ge)完整的(de)針對(dui)SSB算法的(de)測(ce)試(shi)平臺。

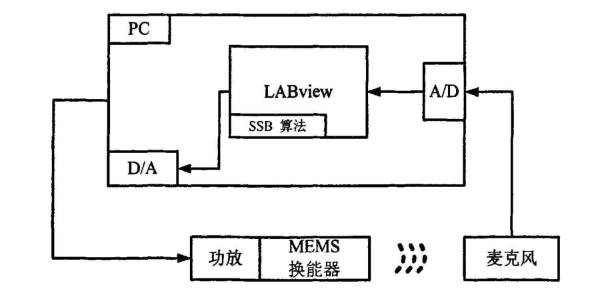

SSB算法測(ce)試平臺

（2）程序正(zheng)常輸出模擬SSB信號后，該信號被高壓功率放大器放大后激勵MEMS微型換能器發出超聲,由于空氣的非線性作用超聲逐步自解調出可聽聲信號。

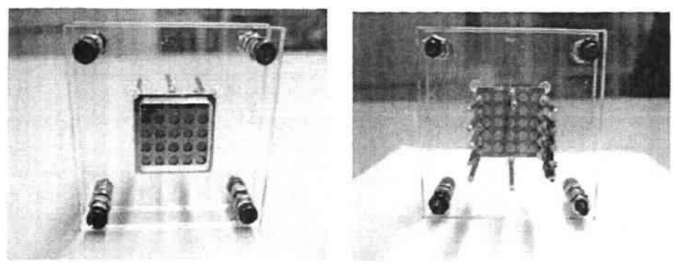

MEMS換能器實物圖

實驗(yan)結果(guo)：

       利(li)用LABview等(deng)工具對采集回的(de)可聽聲信號進行分析，計算 THD參數以評價算法的(de)優劣。

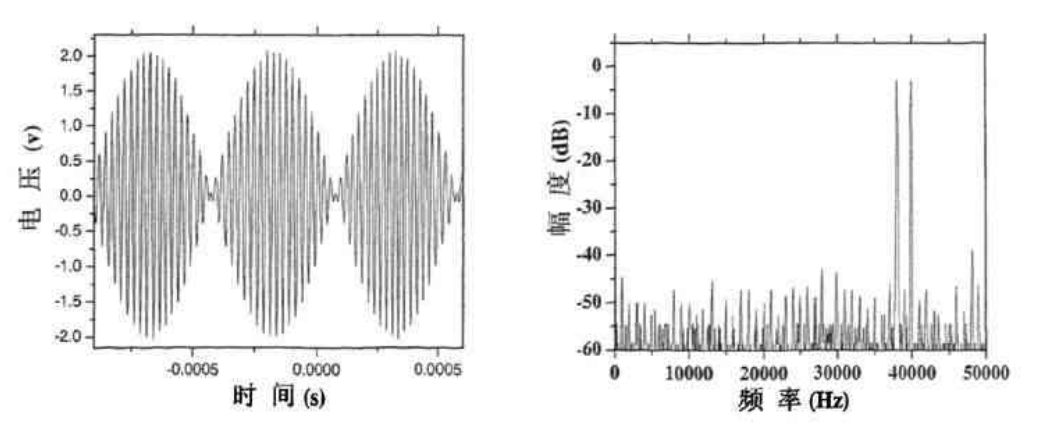

輸(shu)出SSB超聲信號的時域及頻域圖

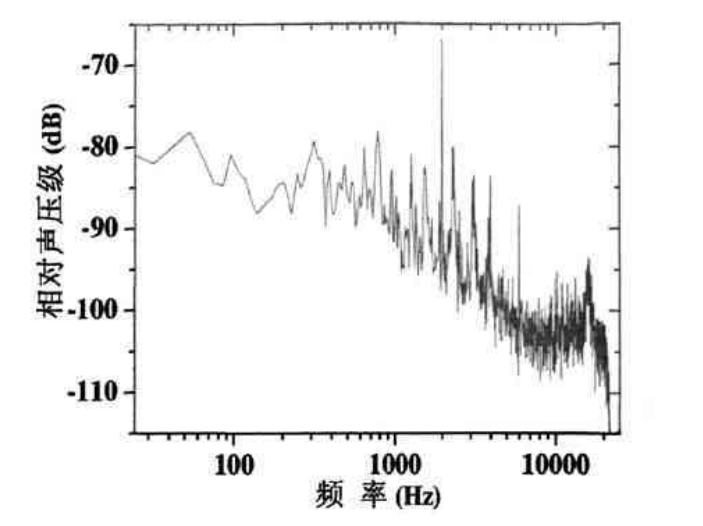

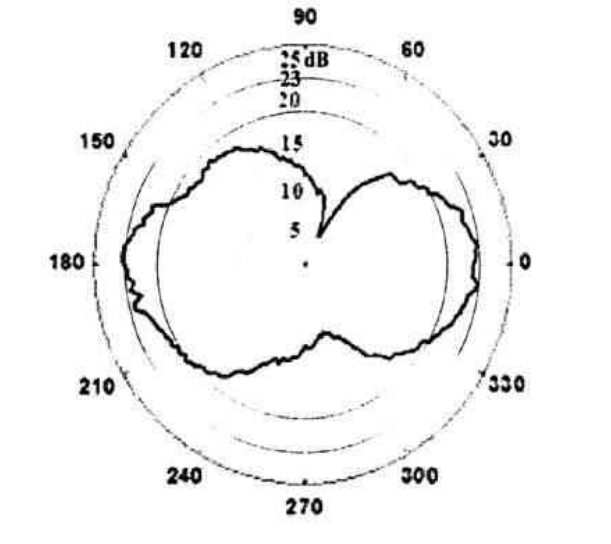

麥克風采集到的可聽聲信號頻譜         麥克風采集到的(de)(de)可(ke)聽聲信號的(de)(de)指向性圖

       系統(tong)產(chan)生SSB信(xin)號(hao)準確無誤，其頻譜很明顯的包含(han)載波40KHz的響應以(yi)及下邊(bian)帶38KHz的響應。所采集到的經過空氣(qi)非線性(xing)作用產生的可聽聲信(xin)號(hao)頻譜比(bi)較雜亂,除了在2KHz處(chu)有明顯的響應外(wai)還包含(han)有多個雜波信(xin)號(hao)。
