實驗名稱：功率放大器在液體物理性(xing)質對微孔壓電超聲霧化效(xiao)果(guo)的(de)影響中的應用

實驗目(mu)的：為明確液(ye)體物理(li)性質等對微孔壓電超聲霧化效果的影(ying)響(xiang)，搭建微孔壓電超聲霧化(hua)效果測試系統，測量液體(ti)的表面(mian)張力、黏度、微(wei)孔(kong)(kong)直徑(jing)、驅動(dong)頻率、驅動(dong)電壓(ya)等對(dui)壓(ya)電微(wei)孔(kong)(kong)超(chao)聲霧化(hua)霧滴(di)粒(li)徑(jing)、霧化(hua)流(liu)量的影(ying)響，并分析(xi)霧化(hua)效果的變(bian)化(hua)趨勢(shi)。

實驗設備：微孔壓電霧化片，激(ji)光粒度儀，信號(hao)發(fa)生器，ATA-4014高壓功率放大器，示波器等。

實驗過程：

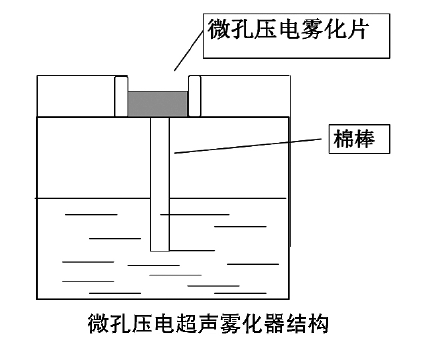

（1）微孔壓電超聲霧化器結構；

   本試驗采用的微孔壓電超聲霧化器由霧化片、棉棒、盛溶液容器組成

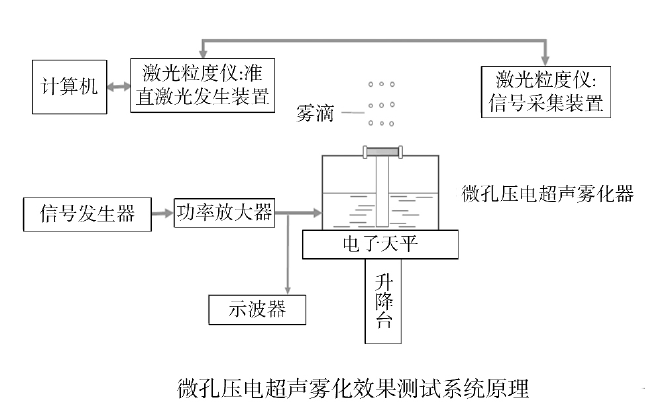

（2）采用微孔壓電超聲霧化效果測試系統測量液體物理性質等對微孔壓電超聲霧化效果的影響，該系統的工作原理如圖所示，信號發生器產生的電信號經功率放大器放大后，激勵壓電陶瓷片產生超聲振動，引起微孔壓電霧化片共振并產生形變，使得與微孔接觸的液體在慣性力、表面張力、流體動力等共同作用下從微孔板擠出。

實驗結果：

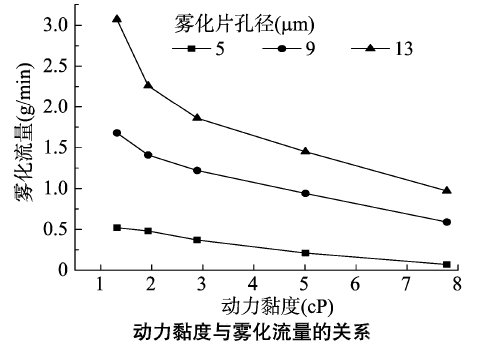

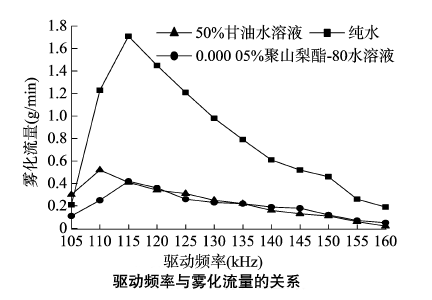

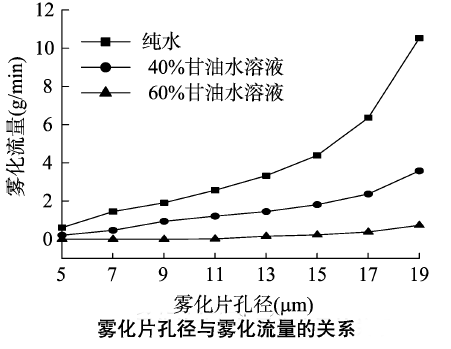

結果表明(ming)，隨(sui)著(zhu)表(biao)面張(zhang)力的增(zeng)大(da)(da)，霧(wu)滴粒徑和霧(wu)化流量均增(zeng)大(da)(da)。隨(sui)著(zhu)黏度的增(zeng)加，霧(wu)滴粒徑增(zeng)大(da)(da)，霧(wu)化(hua)流量減小。霧(wu)滴粒徑(jing)和霧(wu)化(hua)流量隨著(zhu)微孔(kong)直徑(jing)的(de)增(zeng)大(da)(da)而明顯增(zeng)大(da)(da)，隨著(zhu)驅動頻率的(de)增(zeng)大(da)(da)呈(cheng)先增(zeng)大(da)(da)后減小的(de)趨(qu)勢，隨著驅動電壓的升高而先增大(da)后(hou)減小。霧(wu)(wu)化流量達(da)到(dao)(dao)峰值(zhi)(zhi)所(suo)對(dui)應的驅動頻率(lv)與霧(wu)(wu)滴粒徑達(da)到(dao)(dao)峰值(zhi)(zhi)時基本吻合，液體的動力(li)黏度(du)越大(da)，霧化所需的功率(lv)越大(da)。黏度(du)大(da)的液體可通過增(zeng)大(da)霧化片微(wei)孔直徑或提高驅動電壓(ya)實現(xian)微(wei)孔壓(ya)電超聲霧化。

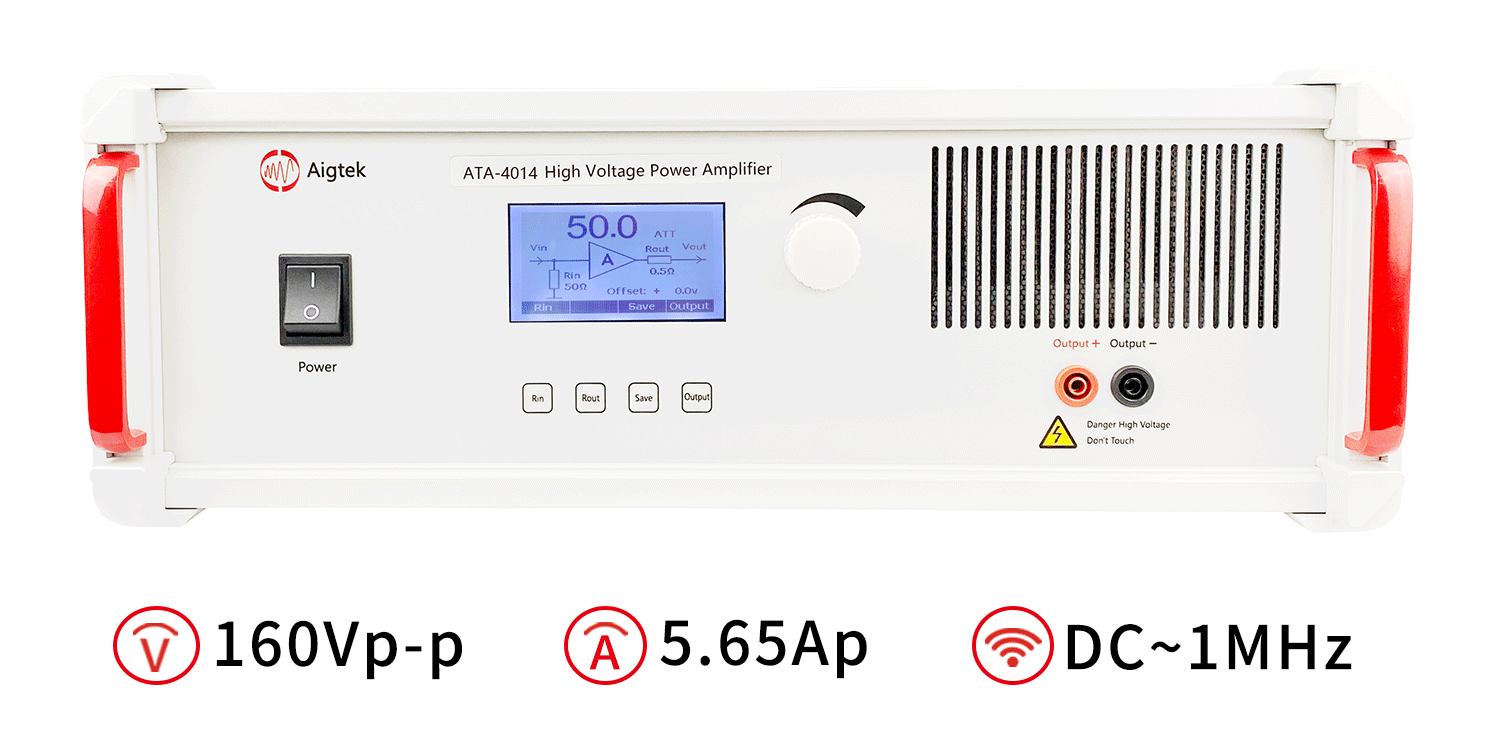

實驗中所用到的功率放大器ATA-4014參數指標：

本文實驗由西(xi)安安泰電(dian)子(zi)(zi)整(zheng)理發布，西(xi)安安泰電(dian)子(zi)(zi)科技有限公司（Aigtek）是國內專業從事測量儀器研發、生產和銷售的高科技企業。公司致力于功率放大器、高壓放大器、功率放大器模塊、功率信號源、高精度電流源等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多實驗方案，請持續關注安泰電子官網hkdyw.cn。

此實驗案例(li)參考自知(zhi)網論文(wen)《液(ye)體(ti)物理性(xing)質對微(wei)孔壓(ya)電超聲霧化效果的影響》
