實驗名稱：功率放大器在新型全(quan)向高階SH導波壓電換能器測試(shi)中的應用

研究(jiu)方向：超(chao)聲導波

測試目的(de)(de)：驗證理論推(tui)導的(de)(de)正確(que)性，確(que)保高階(jie)SH導波模(mo)態能被選擇性激勵(li)得到(dao)。

實驗(yan)內容(rong):推導(dao)了厚度剪(jian)切型(xing)(d15)全(quan)向壓電換(huan)能(neng)器的激(ji)發函數，并基于(yu)此設(she)計了可用于(yu)選擇性(xing)激(ji)勵(li)(li)與接收高階SH導(dao)波的單圓環換(huan)能(neng)器。在不(bu)同的激(ji)勵(li)(li)電壓信號下，測試了換(huan)能(neng)器的全(quan)向性(xing)、模態選擇性(xing)、寬/窄/移頻工作(zuo)特性(xing)。

測試(shi)設備(bei):函數發生器、ATA-2021高壓放大器、示波器、激光測振儀、剪切型(d15)壓(ya)電圓環、鋁板等。

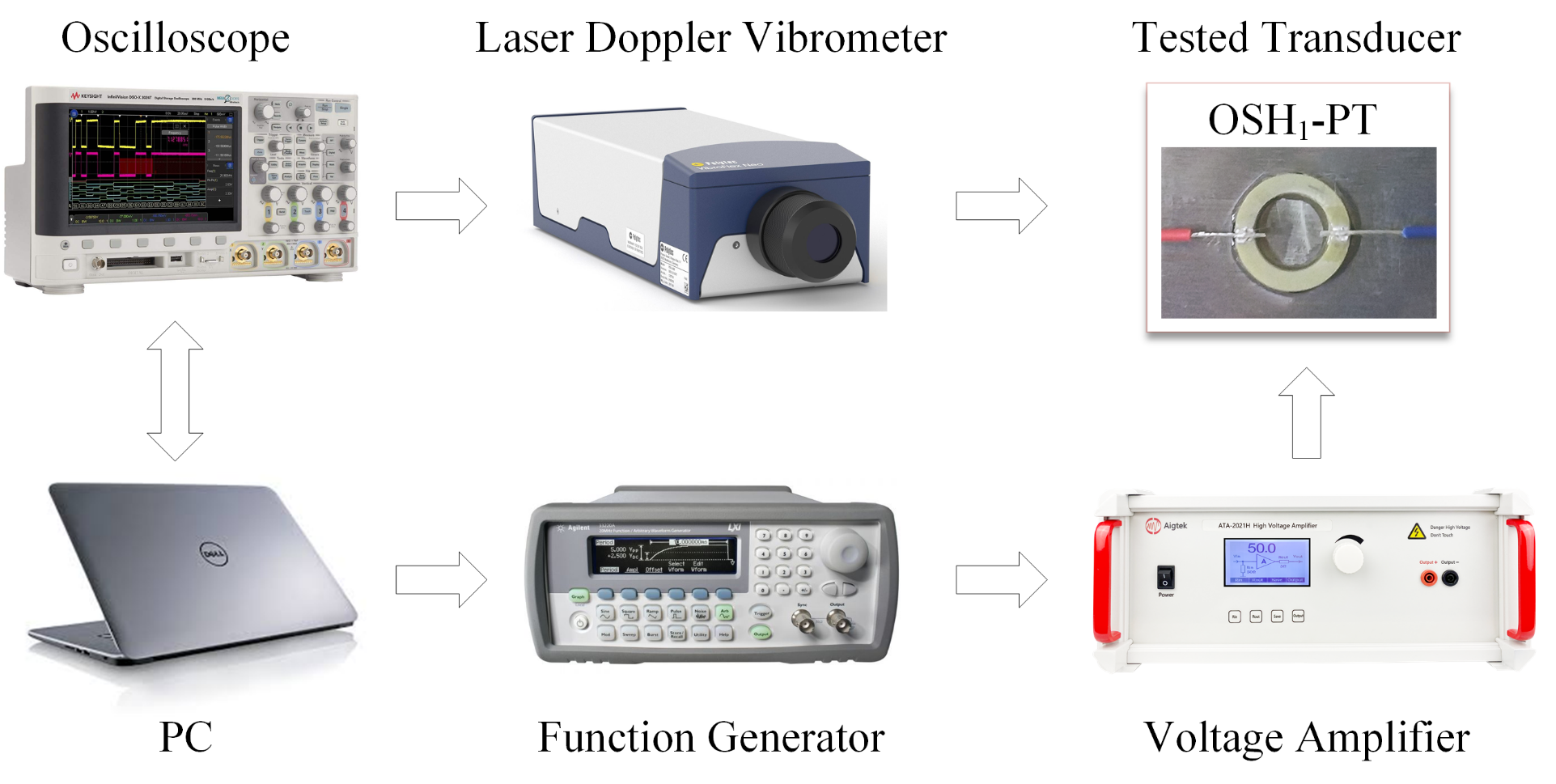

實驗過程(cheng):通過函數發生器產生漢寧窗調制的脈沖電信號，經功率放大器(ATA-2021H,Aigtek,China)放大后，驅動粘貼于鋁板上的剪切型(d15)壓電圓環換能器(OSH-PT)產生周向剪切變形，從而在鋁板中激發全向傳播的SH導波。根據理論推導所得的激發公式，可設計具有模態選擇功能的OSH-PT。激發所得的面內位移場譜由多普勒激光測振儀測量，通過示波器進行采集。實驗中的電信號觸發、激光掃描、采集等過程通過筆記本電腦上的Labview程序自動完成。

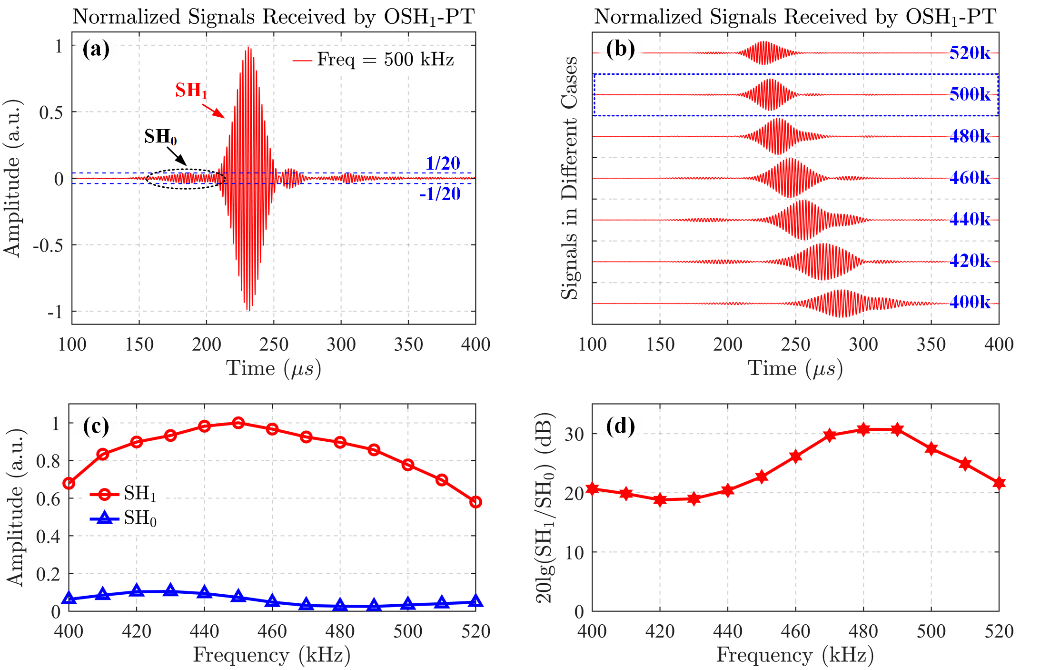

測試結(jie)(jie)果(guo)：理論(lun)結(jie)(jie)果(guo)與實驗結(jie)(jie)果(guo)吻(wen)合良(liang)好，所設計的全(quan)向型高(gao)階SH導波(bo)(bo)(bo)換能器在(zai)激發出目標SH導波(bo)(bo)(bo)模態(tai)的(de)(de)同(tong)時，能夠很好地(di)抑制其他SH導波(bo)(bo)(bo)模態(tai)的(de)(de)產(chan)生，有助于推動高階SH導波(bo)(bo)(bo)在(zai)結構層析中(zhong)的(de)(de)應用。

放(fang)大器在該實驗中(zhong)發揮的(de)效能(neng):放(fang)大(da)函數發生(sheng)器(qi)的(de)輸入電信號，激(ji)勵壓電換能器(qi)產生(sheng)足夠變形

您選擇(ze)該放大器的原因:性能穩定

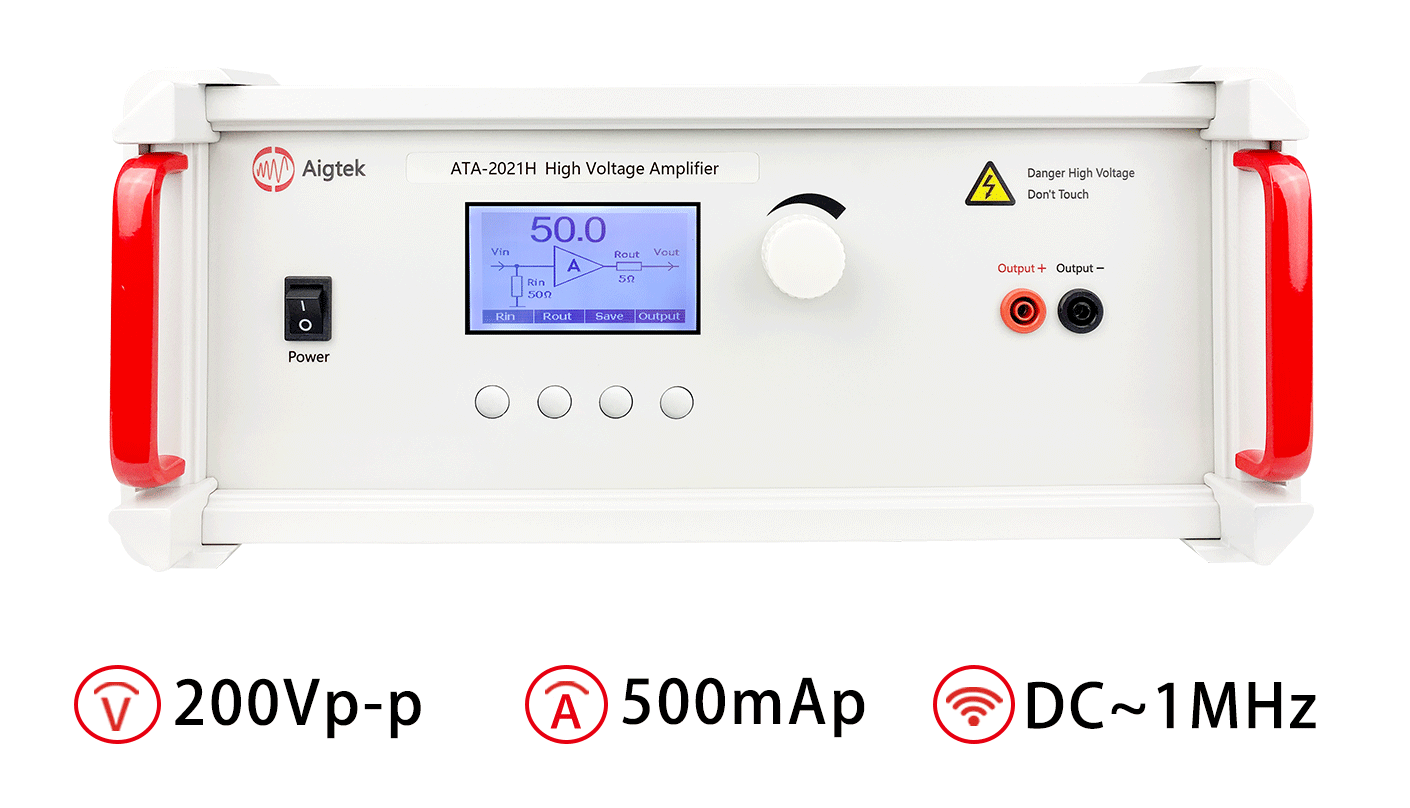

實驗中所用到的功率放大器ATA-2021H參數指(zhi)標(biao)：
