實驗名稱：功率放大器在脈沖渦流磁場梯度檢測方法的仿真研究中的應用

實驗設備：信號發生器，功率放大器ATA4011，差分放大器，濾波器，數據采集處理，探頭等

實(shi)驗(yan)目的：

目前，對于(yu)脈沖(chong)渦流檢測(ce)三維(wei)數值(zhi)的(de)仿真(zhen)大多使用的(de)是商用有(you)限(xian)元(yuan)軟件，存(cun)在對計(ji)算(suan)(suan)機性能要求高，仿真(zhen)計(ji)算(suan)(suan)時間較(jiao)長等(deng)問題(ti)。鑒于(yu)此(ci)，本(ben)研究采(cai)用基(ji)于(yu)退化磁(ci)矢位法(fa)的(de)脈沖(chong)渦流檢測(ce)有(you)限(xian)元(yuan)計(ji)算(suan)(suan)方法(fa)，建立脈沖(chong)渦流磁(ci)場梯(ti)度(du)檢測(ce)多層金屬結(jie)構層間腐蝕缺陷三維(wei)仿真(zhen)模型。

實驗過程：

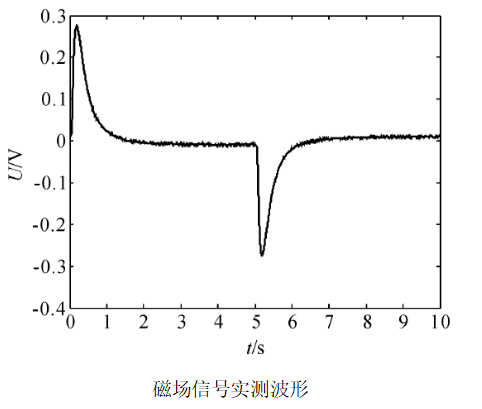

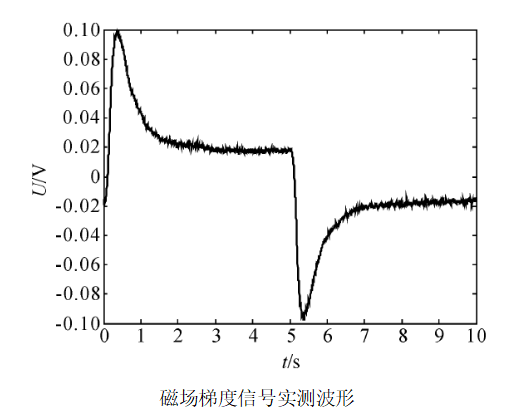

脈沖渦流磁場梯度檢測試驗系統主要由信號發生器、功率放大器、差分放大器、濾波器、數據采集處理、探頭以及試件等部分組成。信號發生器用以產生方波激勵信號。功率放大器用于將激勵信號進行放大以驅動探頭。差分放大器將采集所得的檢測信號(磁場梯度信號和磁場信號)進行放大。由于檢測信號噪聲主要集中在高頻部分，采用濾波器對信號進行低通濾波。數據采集卡用以實現前置處理所得信號的數據采集。配合Lab-VIEW程序實時顯示檢測信號﹑提取信號峰值﹑獲取缺陷掃查曲線。

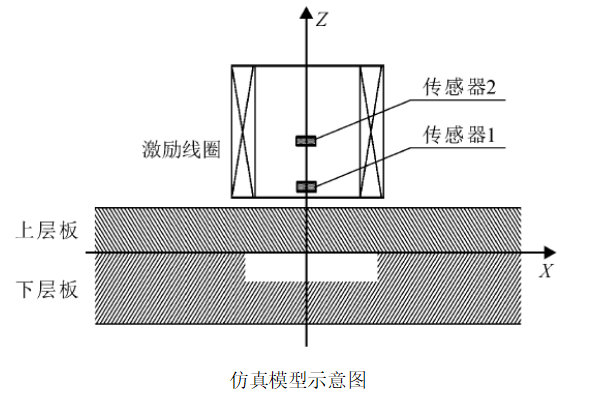

檢測探頭由1個盤式激勵線圈和2個霍爾傳感器組成。激勵線圈內徑為10 mm,外徑為15 mm,高為20 mm,匝數為1 500匝。2個霍爾傳感器放置于激勵線圈中心軸的不同高度2個傳感器所拾取磁場信號的差值除以傳感器高度差即得磁場梯度信號。

實驗結果(guo)：

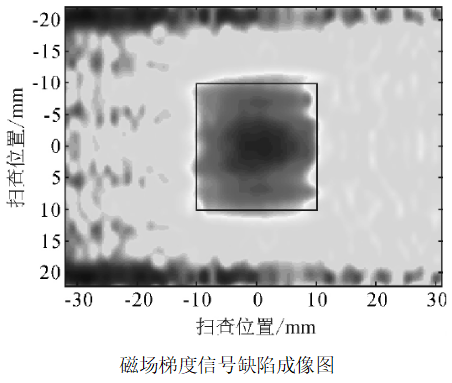

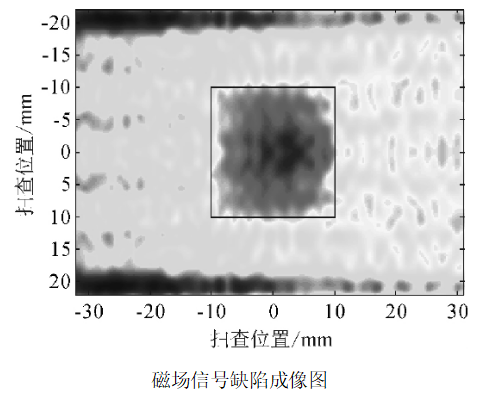

從成(cheng)像結(jie)果可(ke)見﹐基于脈沖渦(wo)流(liu)磁場梯度檢測的層間腐蝕缺陷(xian)成(cheng)像結(jie)果可(ke)更(geng)為有效地描述缺陷(xian)輪廓(kuo)﹐該結(jie)論與仿真(zhen)分析結(jie)論相(xiang)一致。仿真(zhen)和試驗研(yan)究均(jun)表明,脈沖渦流磁場梯度檢測方法可對多層金屬結構層間腐蝕缺陷進行高精度成像。

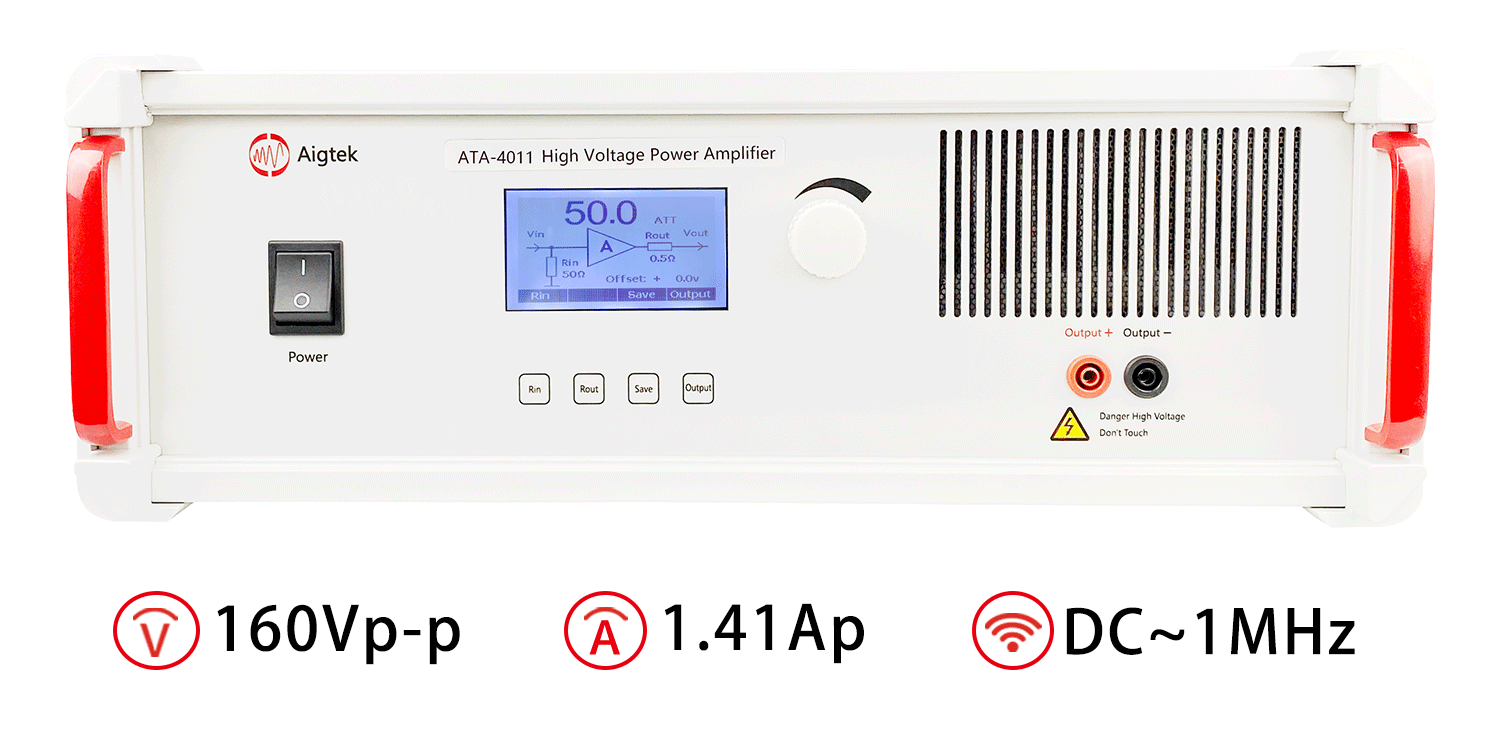

實(shi)驗中用到的ATA-4011功率放大器參數指標：

本文(wen)實驗素材由西安(an)(an)(an)安(an)(an)(an)泰電子整理發(fa)布(bu)，西安(an)(an)(an)安(an)(an)(an)泰電子科技有限(xian)公司（Aigtek）是國內專業從事測量儀器研發、生產和銷售的高科技企業。公司致力于功(gong)率(lv)放大器、功率信號源、功率放大模塊、計量校準產品等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多實驗方案，請持續關注安泰電子官網hkdyw.cn或撥打029-88865020。

本實驗參考自知網論文《基于脈沖渦流磁場梯度檢(jian)測的(de)多層(ceng)金(jin)屬結構層(ceng)間腐蝕缺陷成像》
