實驗名稱：基于壓電材料(liao)的粘(zhan)滯阻尼器中阻尼液(ye)黏度監測

　　研究方向：生物學(xue)

　　實驗內容：通過施加(jia)電壓在粘滯(zhi)阻尼器(qi)正負極，觀察傳(chuan)感器(qi)發出的電信(xin)號。

　　測試目(mu)的：通(tong)過加壓(ya)(ya)之后的阻尼液的時域圖，判斷壓(ya)(ya)力波(bo)信號(hao)直接沿試件(jian)內壁傳播對實驗(yan)的干擾

　　測試設備(bei)：信(xin)號發(fa)生器(qi)，ATA-2021B電壓放大器，數據采集系統，筆記本電腦，粘滯阻尼器。

　　實(shi)驗過程：

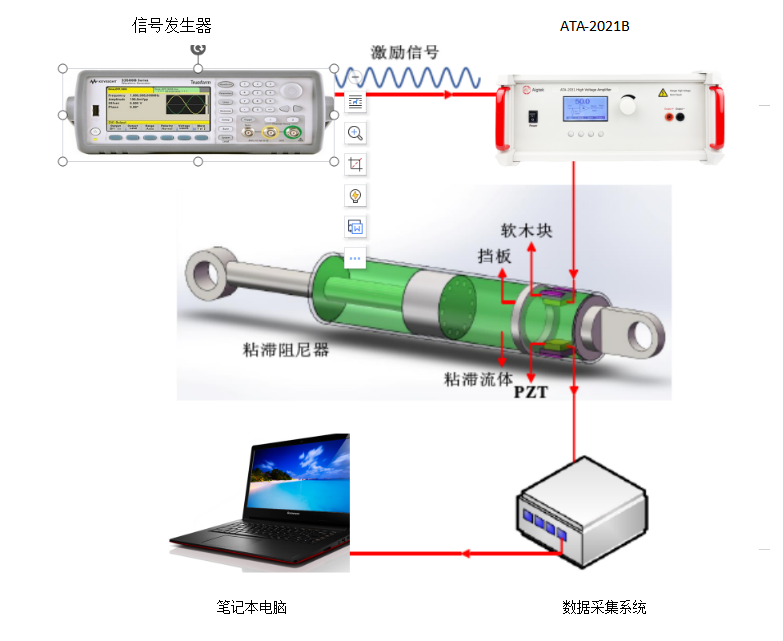

　　實驗方法：如上圖所(suo)示采用兩個(ge)壓電陶(tao)瓷(ci)傳(chuan)感(gan)器(qi)(qi)，一個(ge)作(zuo)為驅動器(qi)(qi)，另一個(ge)作(zuo)為傳(chuan)感(gan)器(qi)(qi)。由任意波形發(fa)生器(qi)(qi)發(fa)射100kHz-300kHz的正弦激勵信號，經ATA-2021B功率放大器放大到180Vp-p，根據壓電陶瓷的逆壓電效應，將電信號轉換為傳感器的振動，使PZT驅動器振動產生壓力波，壓力波通過阻尼液傳播并引起PZT傳感器振動，通過壓電陶瓷的正壓電效應，將傳感器的振動信號轉換為電信號，并收集到數據采集系統中，通過分析采集的數據實時監測粘滯阻尼器中阻尼液的黏度。

　　實驗結(jie)果：

　　圖1

　　圖2

　　圖(tu)3

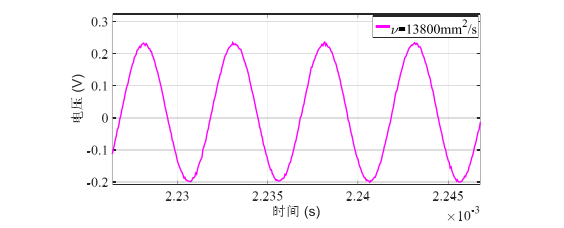

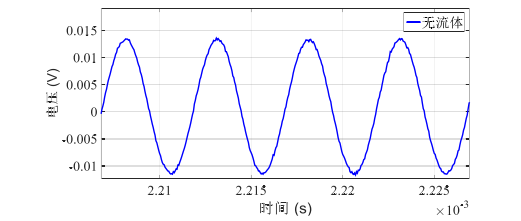

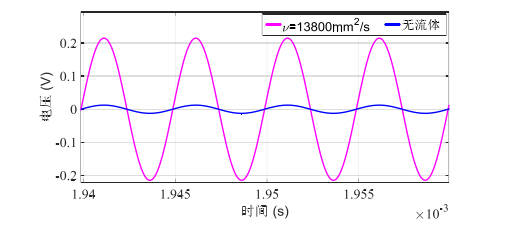

　　如圖1，圖2所示為無且尼液和阻尼液黏度為13800mm/s時接收信號的時域圖，圖3為濾波后的無阻尼液和阻尼液黏度為13800mm2/s時接收信號的時域圖。可以看出，沿試件內壁傳播的信號幅值遠遠小于沿阻尼液傳播的信號幅值，驗證了軟木塊的有效性，從而排除了壓力波信號直接沿試件內壁進行傳播對實驗結果的干擾。

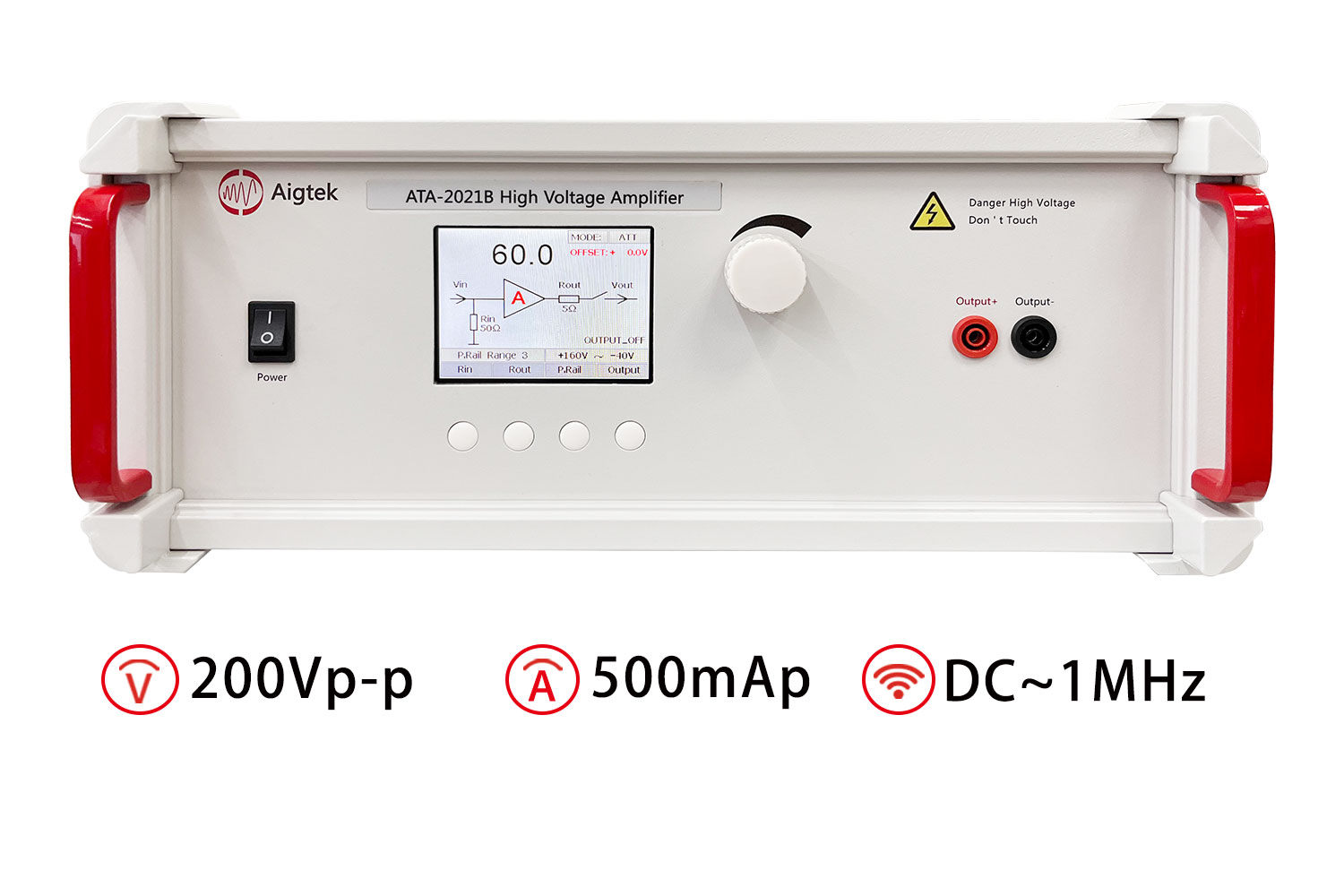

　　ATA-2021B高壓放大器參數指標：
