實驗名稱：電壓放大器在超聲導波聲彈特性的液壓管路壓力檢測中的應用

　　研究方向：超聲檢測

　　實驗目的：

　　為實現農機裝備液(ye)壓(ya)(ya)(ya)系統(tong)的(de)非介(jie)入(ru)式壓(ya)(ya)(ya)力檢測(ce)(ce)(ce)，在(zai)分(fen)析(xi)適合(he)壓(ya)(ya)(ya)力檢測(ce)(ce)(ce)的(de)超(chao)聲(sheng)(sheng)導(dao)(dao)波聲(sheng)(sheng)彈敏(min)感(gan)模(mo)態(tai)與激勵頻(pin)率的(de)基(ji)礎上(shang)，搭建了一套可控式液(ye)壓(ya)(ya)(ya)管(guan)路加壓(ya)(ya)(ya)測(ce)(ce)(ce)試系統(tong)，并利用設(she)計的(de)磁致伸縮傳(chuan)(chuan)感(gan)器的(de)液(ye)壓(ya)(ya)(ya)管(guan)路進行壓(ya)(ya)(ya)力檢測(ce)(ce)(ce)試驗研究。試驗分(fen)析(xi)溫度(du)與傳(chuan)(chuan)輸介(jie)質(zhi)對(dui)超(chao)聲(sheng)(sheng)導(dao)(dao)波傳(chuan)(chuan)播特(te)性的(de)影響，建立各檢測(ce)(ce)(ce)模(mo)態(tai)激勵頻(pin)率對(dui)應(ying)的(de)聲(sheng)(sheng)彈時延與壓(ya)(ya)(ya)力關系曲線，通過多次重復試驗評估壓(ya)(ya)(ya)力檢測(ce)(ce)(ce)精(jing)度(du)，旨在(zai)為基(ji)于(yu)超(chao)聲(sheng)(sheng)導(dao)(dao)波聲(sheng)(sheng)彈特(te)性的(de)非介(jie)入(ru)式壓(ya)(ya)(ya)力檢測(ce)(ce)(ce)技術的(de)后續研究與工程應(ying)用奠定(ding)基(ji)礎。

　　測試設備：信號發生器、ATA-2041高壓放大器，示波器、磁致伸縮傳感器、待測液壓管路與可控式液壓管路加壓系統

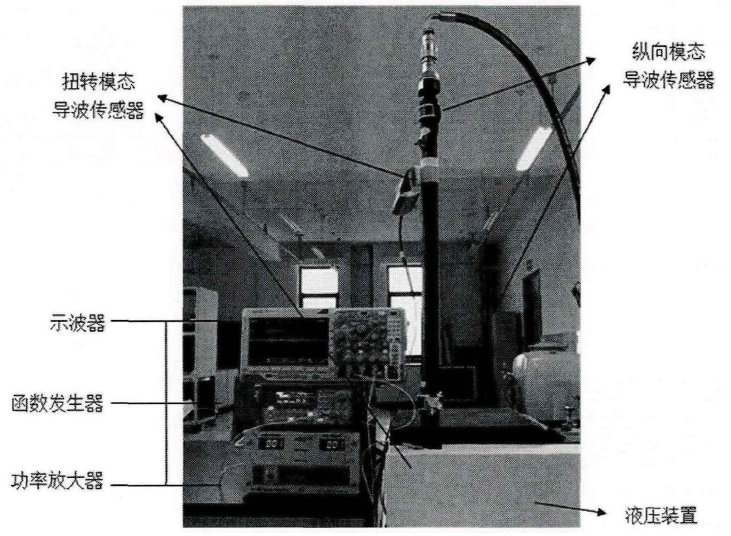

　　圖1：超聲導波液壓管路壓力檢測試驗系統

　　實驗過程：

　　函數發生器產(chan)生試驗所需用周期數的(de)調制(zhi)的(de)正弦信號,將該信號經功率放大器放大后輸入激勵縱向模態或扭轉模態的磁致伸縮傳感器，使液壓管路中產生縱向模態或扭轉模態導波。位于液壓管路另一端的接收磁致伸縮傳感器將采集到的信號輸入示波器實時顯示。調節液壓加壓裝置使液壓管路的壓力穩定在預定值時，關閉液壓泵，避免電機等對信號采集系統的影響，依靠蓄能器保壓穩定壓力。示波器采集信號并做平均處理，以降低噪聲，保存采集到的信號數據到計算機處理。

　　實驗結果：

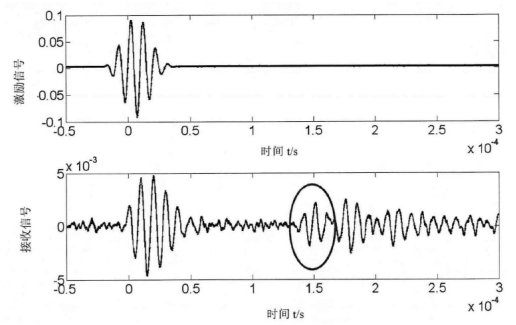

　　圖2：縱向L(0，2)模態激勵及接收信號

　　縱向模(mo)態壓力(li)檢測(ce)采(cai)用(yong)圖1的檢測試驗系統，縱向模態磁致伸縮傳感器采用一激一收的方式進行數據采集。圖2為縱向L(0，2)模態激勵及接收信號，由接收信號圖可知，直達波信號受到了管路接口等的影響，產生了波形疊加現象。為盡可能的不受其他因素的影響，取圖中圈包圍部分波形作為試驗分析的數據。

　　試驗(yan)時，管(guan)道壓力先從0MPa加壓到20MPa，再降壓到0MPa，每2MPa壓力間隔作為一個數據采集點，每個數據采集點重復采集5次。升壓與降壓過程中每個壓力采集點各采集一組數據每組數據以0MPa壓力采集的5次信號均值作為基準對其他壓力點的信號進行互相關計算，得到壓力與時延值的關系:對每個壓力點重復采集的5次數據互相關計算，得到每個壓力點的誤差值。圖64為計算得到的時延值與溫度之間的關系。

　　試(shi)驗時，管道壓力先(xian)從0MPa加壓到20MPa，再降壓到0MPa，每2MPa壓力間隔作為一個數據采集點，每個數據采集點重復采集5次。升壓與降壓過程中每個壓力采集點各采集一組數據每組數據以0MPa壓力采集的5次信號均值作為基準對其他壓力點的信號進行互相關計算，得到壓力與時延值的關系：對每個壓力點重復采集的5次數據互相關計算，得到每個壓力點的誤差值。

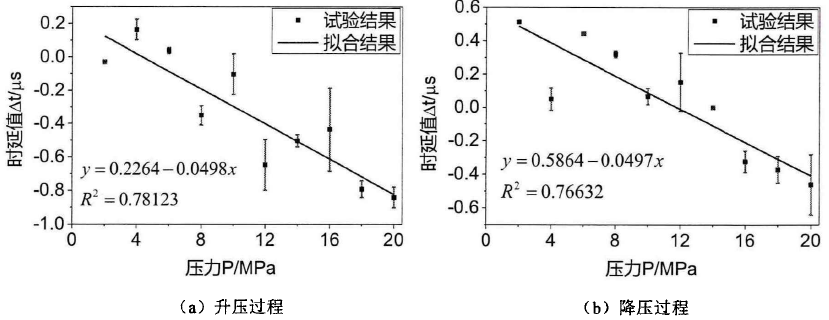

　　圖3：壓力對縱向模態導波傳播特性的影響試驗結果

　　由圖(tu)結果(guo)可知，隨著管道壓力的增(zeng)大，時延值逐漸減少，表現為L(0,2)縱向模態傳播速度隨著壓力的增加逐漸減小，這與理論及數值模擬結果是較為吻合的。升壓與降壓過程各個壓力點線性擬合的結果一致性較好,即每MPa壓力對應的時延值約為-49.8ns，相較溫度影響的-28.9ns時延值，1MPa壓力約相當于17C溫度的影響。但升壓與降壓過程中，線性擬合結果二者的截距具有顯著的差異，即表現為初始0MPa壓力狀態與升降壓完成后0MPa壓力狀態存在較大的時延值，產生該現象的主要原因是試驗過程液壓油的溫度會升高，從而導致二者之間的溫度具有一定的差異；此外，液壓油在此過程中也不能排除其粘度等基本屬性不會改變，故造成一定的初始誤差。從升降壓過程各個壓力點的誤差分布來看，部分壓力點的誤差較大具體表現為誤差較大壓力點的誤差相當于10MPa壓力的影響且從線性相關度的結果不難發現，擬合結果與理論也存在較大的誤差。

　　ATA-2041電壓放大器在本(ben)實驗(yan)中的作(zuo)用(yong)：提供一個(ge)可控電壓源，來驅動(dong)傳感(gan)器。

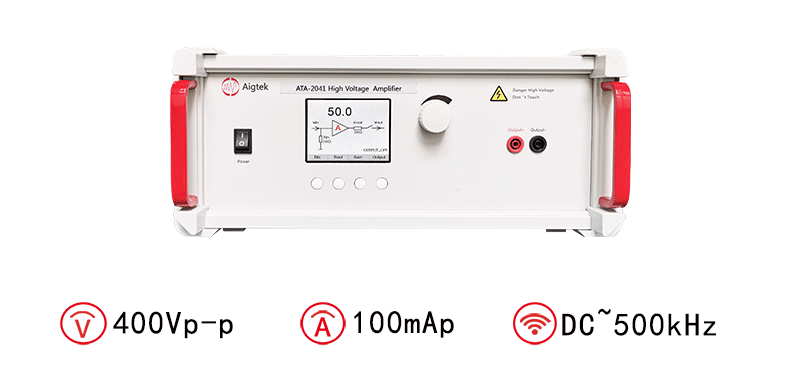

　　安泰ATA-2041電壓放大器：

　　圖：ATA-2041電壓放大器指標參數
