實驗名稱: Aigtek功率放大器驅動NKT可調諧光源

研究方向：光學器件(jian)傳輸譜(pu)

實(shi)驗內容: 用高頻高壓(ya)信號驅動NKT可調諧光源產生波長可調諧窄線寬光源

測試目的：利用功率放大器對掃描信號電壓放大，驅動激光器腔內PZT，實現NKT窄線寬激光器輸出光源波長的精細掃描

測試設(she)備: NKT Photonics: K82-150-13

放大器型號(hao): Aigtek: ATA-2022H

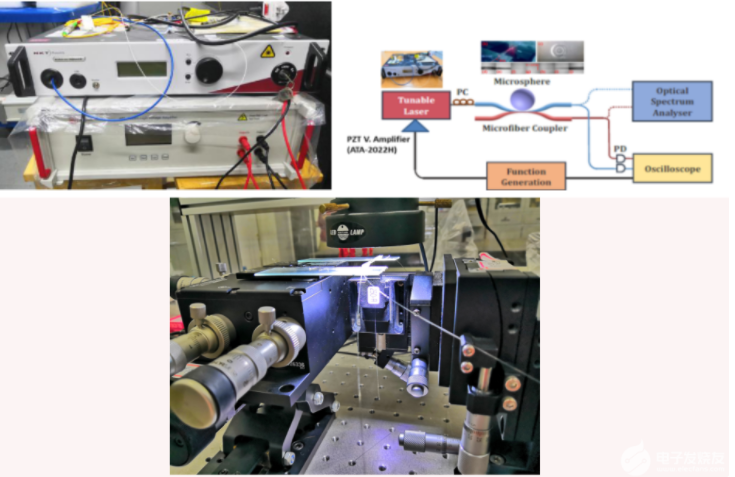

實驗(yan)過程:

NKT窄線寬可調諧激光器產生的激光信號通過高頻電壓放大器后，幅值（峰峰值）被放大到一百伏左右，再接入微打結型光纖諧振腔中，通過示波器探測，能夠很好測試光學器件的傳輸譜，高精度的測試光學器件的傳輸特性。

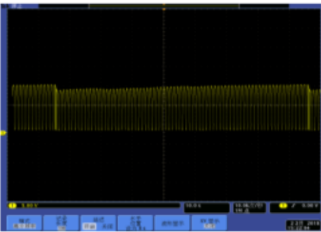

測(ce)試結果:

NKT窄線(xian)寬激光器產生的(de)(de)激光波長(chang)(chang)受腔鏡調諧，通過高(gao)頻電(dian)壓(ya)放大后驅動PZT改變(bian)腔長(chang)(chang)，能輸出高(gao)功率(lv)、高(gao)穩定性(xing)的(de)(de)光掃描(miao)信號，光波長(chang)(chang)掃描(miao)信號對光學諧振腔的(de)(de)傳輸性(xing)能進行測試(shi)，得到微(wei)打結型的(de)(de)諧振腔的(de)(de)梳狀的(de)(de)傳輸譜。

功率放大器在(zai)該實(shi)驗中發揮的效能: PZT調諧在窄線寬激光波長掃描，獲(huo)得微腔中諧振(zhen)峰響應

您選擇(ze)該(gai)功率放大器(qi)的原因: 放大效果好，輸出穩定(ding)
