壓電陶瓷驅動功(gong)率(lv)放大器簡介(jie)：

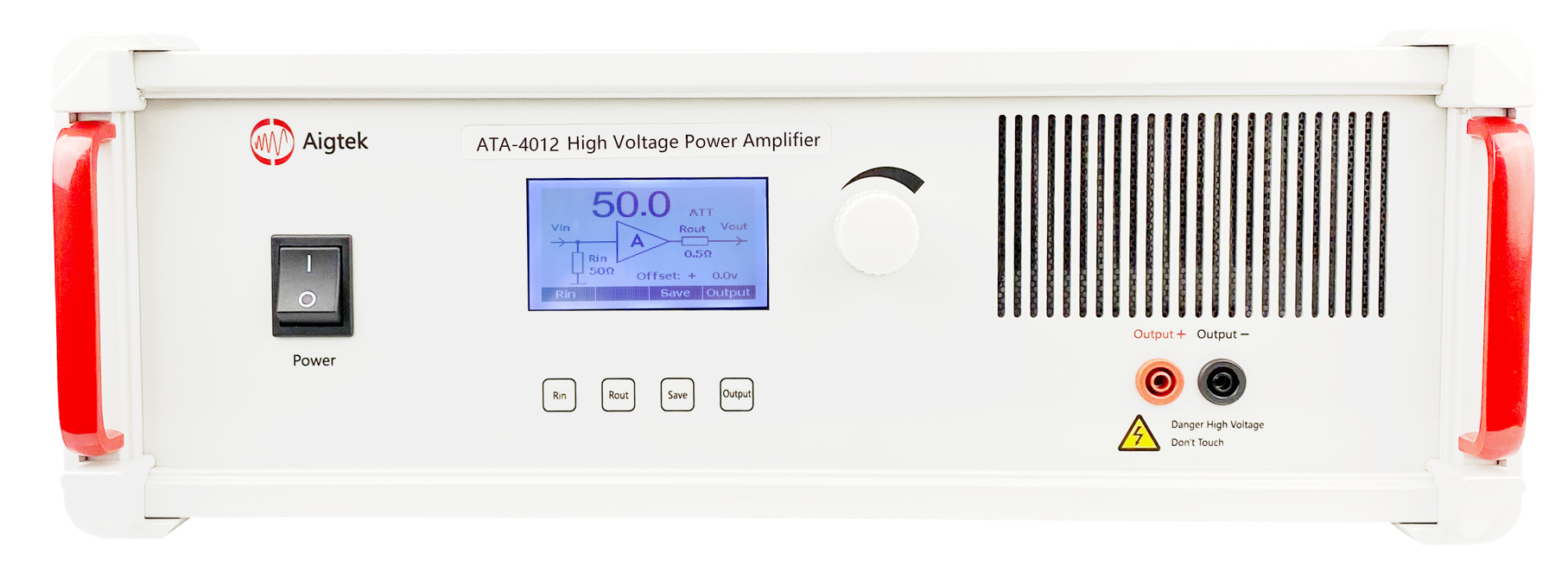

壓電陶瓷功率放大器是一款高速、寬頻帶、高電壓輸出的雙極性電壓型功放，主要是用來驅動水聲換能器、壓電陶瓷片、超聲換能器等應用測試，驅動壓電陶瓷功率放大器Aigtek的ATA-4000系(xi)列是能夠處理從直流到最高1MHz的信號，最大功率320W，輸出(chu)電流4Arms。

壓(ya)電材(cai)料的壓(ya)電效(xiao)應和逆壓電效應能(neng)夠實現機械能(neng)與電能(neng)的轉換,可以通過將壓電材料在高頻電信號的激勵下產生高頻振動,激發出超聲波,可以通過壓電材料接收超聲波轉換成電信號,從而實現醫學超聲成像。受高壓功率器件的限制,目前市場上推出的壓電陶瓷高壓驅動電源較少且價格貴，ATA-4014空載(zai)時帶(dai)寬高達(da)DC-1MHz，輸出電壓(ya)峰(feng)峰(feng)值160V，最大功率320W，可以驅動容性(xing)、感性(xing)負(fu)載(zai)。

壓電陶瓷(ci)驅動高壓功率放大器的電壓與(yu)電流可以4象限正負輸出，對諸如壓電元件和線圈那樣的電容性負載或電感性負載能夠穩定地運行。 根據頻帶，輸出電壓、輸出電流的不同，選擇不同的產品型號。

Aigtek壓(ya)電(dian)陶瓷功率(lv)放(fang)大器使用任意波形(xing)發(fa)生(sheng)(sheng)器(qi)產生(sheng)(sheng)電(dian)壓信(xin)號進(jin)行輸(shu)(shu)入，通過功(gong)率放大(da)(da)器(qi)進(jin)行放大(da)(da)，使用示波器(qi)檢測放大(da)(da)器(qi)的(de)輸(shu)(shu)出電(dian)壓和(he)波形(xing)。需要注(zhu)意的(de)事項：

阻抗調節：功率放大器的輸入阻抗是50Ω，需要設置函數任意波形發生器輸出為 “50Ω 模式” ；

功率(lv)放大器的輸出(chu)等(deng)效為電壓源，測(ce)試其電壓和波形時，示(shi)波器(qi)需要(yao)設置(zhi)為“高阻模式”；

將示(shi)波器(qi)(qi)測試結(jie)果的(de)顯示(shi)形(xing)式設(she)置(zhi)為(wei)與任意波形(xing)發生器(qi)(qi)相(xiang)同的(de)形(xing)式，例如(ru)任意波形(xing)發生器(qi)(qi)設(she)置(zhi)“電壓峰峰值”，示波器顯示形式也應該設置為“電壓峰峰值”，如果示波器設置“電壓有效值”或“電壓峰值”等，則無法準確的得到驗證結果。

本文素材由西安安泰(tai)電子(zi)整理(li)發布，如果想了解更多(duo)，請(qing)持續關注安泰官網(wang)hkdyw.cn。Aigtek是(shi)國(guo)內(nei)專業(ye)從(cong)事測量儀器研發、生產和(he)銷售的高科(ke)技企(qi)業(ye)，一直專注于高壓功率放大器、功率信號源、計量校準源等測試儀器產品的研發與制造。
