低頻磁(ci)(ci)場(chang)(chang)的(de)抗(kang)干(gan)(gan)(gan)擾測試(shi)，是對受試(shi)設備施(shi)加一(yi)定的(de)磁(ci)(ci)場(chang)(chang)干(gan)(gan)(gan)擾，并(bing)對其工作狀態進(jin)行監(jian)測以考核(he)其抗(kang)磁(ci)(ci)場(chang)(chang)干(gan)(gan)(gan)擾的(de)能力，典(dian)型的(de)磁(ci)(ci)場(chang)(chang)抗(kang)干(gan)(gan)(gan)擾的(de)測試(shi)方(fang)法(fa)有(you)亥姆霍(huo)茲線(xian)圈法(fa)和(he)環形天線(xian)法(fa)。

其中亥姆霍茲線圈法，雖然發(fa)射(she)效(xiao)率較低，但具有很好的(de)場均(jun)勻性，易于(yu)實現較大(da)尺(chi)寸樣品的(de)測(ce)試。目前生活中電磁(ci)環境越來越復雜(za)，特別是(shi)高壓電變(bian)送(song)器、電力機(ji)車(che)、磁(ci)浮(fu)列(lie)車(che)等(deng)大(da)型(xing)電氣設備的(de)廣泛(fan)應用(yong)，形(xing)成了許多(duo)低頻磁(ci)場干擾。

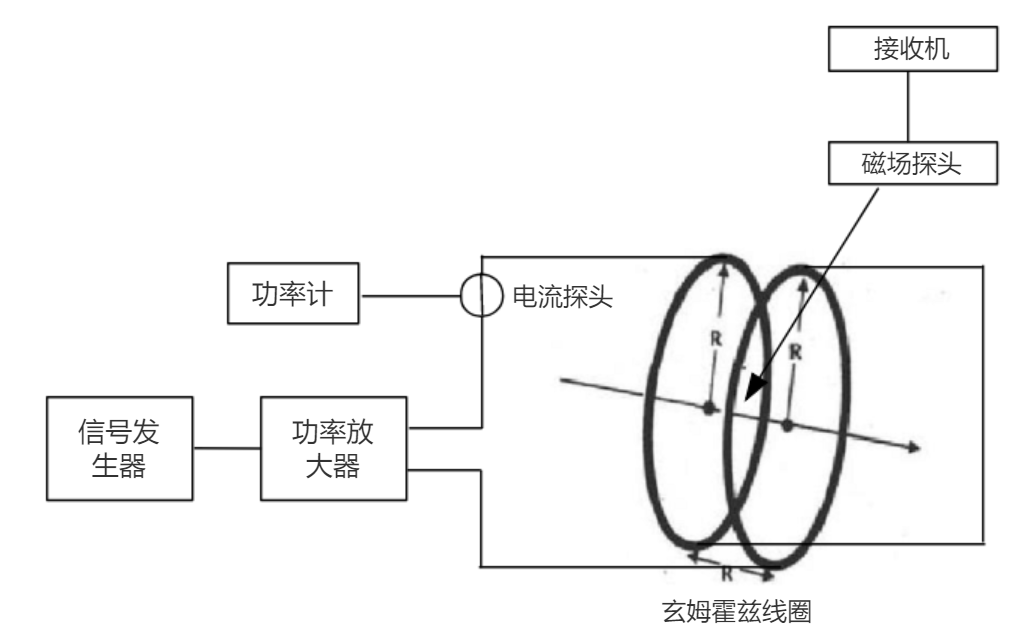

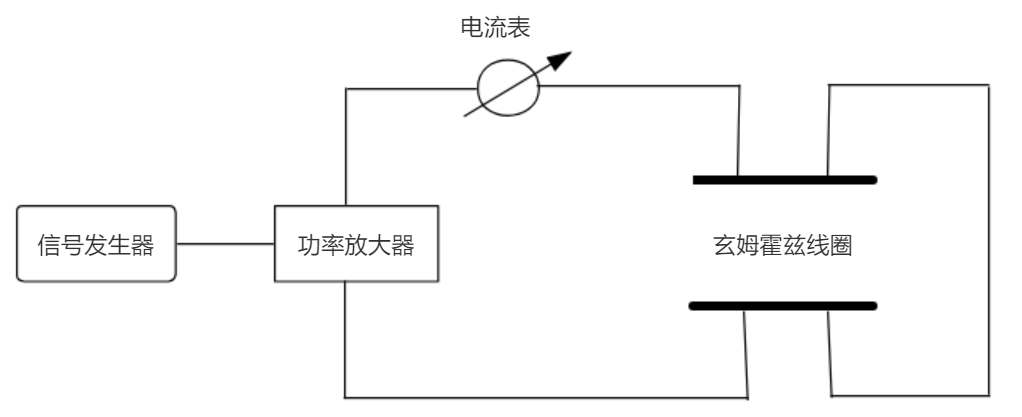

電磁兼容實驗系統由：亥姆霍茲線圈、電流表、功率放大器、信號發生器組成，信號發生器（任意波形函數發生器）產生特定頻率的正弦波，經過功率放大器進行放大，輸出到亥姆霍茲線圈，并通過監控和調節線圈內的電流量，控制線圈產生的磁感應強度。

亥姆(mu)霍茲線(xian)(xian)圈由一對相同的載流線(xian)(xian)圈構成，根據(ju)磁感應強度公式B?=?μ0·H，可以得到一對相同線圈的磁感應強度公式

通過對常用(yong)試驗標準的比較(jiao)分析和亥姆霍茲線圈(quan)試驗中，最高的磁(ci)感應強(qiang)度在(zai)15~100?kHz的頻(pin)率范圍內，亥(hai)姆霍(huo)茲線圈(quan)可(ke)以滿足(zu)絕大多數試驗標準的要求.線(xian)(xian)圈(quan)的繞線(xian)(xian)匝數決(jue)定線(xian)(xian)圈(quan)的感抗，并且(qie)影響線(xian)(xian)圈(quan)的諧振頻(pin)率。

Aigtek功率放大器ATA-3090是一款理想的可放大交、直流信號的功率放大器。最大輸出810Wp功率，電流18A，頻率覆蓋范圍DC-100KHz，可以驅動功率型負載（磁場線圈）。增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。

功率放(fang)大器的電壓(ya)是(shi)增益可調節的，0-30倍，具體還分為粗調（1step）和細調（0.1 step）兩種。結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。輸入為BNC接口，輸入電阻50Ω、5kΩ兩檔可選，完美匹配高低內阻信號源。輸出為香蕉插座，最大輸出電壓90Vp-p(±45Vp)，輸出電流18Ap。

對于此次試驗測試研究，選擇適合于受試設備和實驗標準要求的線圈、功率放大器等設備，搭建亥姆霍茲線圈磁場測試系統根據標準要求受試設備必須放置在非導電介質上，測試簽同樣需要對磁感應強度進行校準，在對受試設備進行試驗時，控制調節功率放大器的輸出功率進行緩慢增加，當設備監測到的電流達到校準的電流時，則認為達到要求的磁感應強度，所以在選擇線圈、功率放大器等設備時需慎重。
