高頻MEMS驅(qu)動測(ce)試在當今科(ke)學(xue)技術(shu)發展中應用越來越多，在物理(li)學(xue)、半導體、光學(xue)、電子工(gong)程(cheng)、材(cai)料(liao)工(gong)程(cheng)、機械工(gong)程(cheng)及生物工(gong)程(cheng)等多種(zhong)學(xue)科(ke)和技術(shu)中都有涉及。近(jin)日，某科(ke)研單位(wei)需要實現正弦(xian)波驅(qu)動，信號帶寬2MHz，驅(qu)動電壓(ya)(ya)需要達到150Vpp，目前市面(mian)上的標(biao)準信號發生器輸出電壓(ya)(ya)低(di)、電壓(ya)(ya)小(xiao)于10Vpp帶負載能(neng)力弱，輸出電流是mA級別。無法解決(jue)高壓(ya)(ya)大功率驅(qu)動問題。

如何解(jie)決(jue)高頻MEMS測試驅動問題

高頻MEMS核心器件主要是一種壓電控制器件，主要是利用其壓電效應和逆壓電效應能夠實現機械能與電能的轉換,可以通過將壓電控制器件在高頻電信號的激勵下產生高頻振動,激發出超聲波,可以通過壓電控制器件接收超聲波轉換成電信號,從而實現超聲信號轉換。

高頻(pin)MEMS驅動方式一般為激振蕩式驅動，利用方波（或脈沖）振蕩器來激勵發聲。高頻MEMS主要工作在1MHz以上的頻率上，電壓需要100Vp-p左右，要求大輸出功率，市場上常規的信號發生器輸出電壓低，帶負載能力弱，功率放大器和信號發生器都需要具有高性能和高品質的輸出波形：一方面是良好的穩定性能，輸出波形失真小，并且信號發生器還需要能產生多種波形信號；另一方面是良好的動態性能，調幅調頻方便，負載適應性好，此外有些測試除了需要信號發生器提供輸出電壓外，還需要功率輸出。

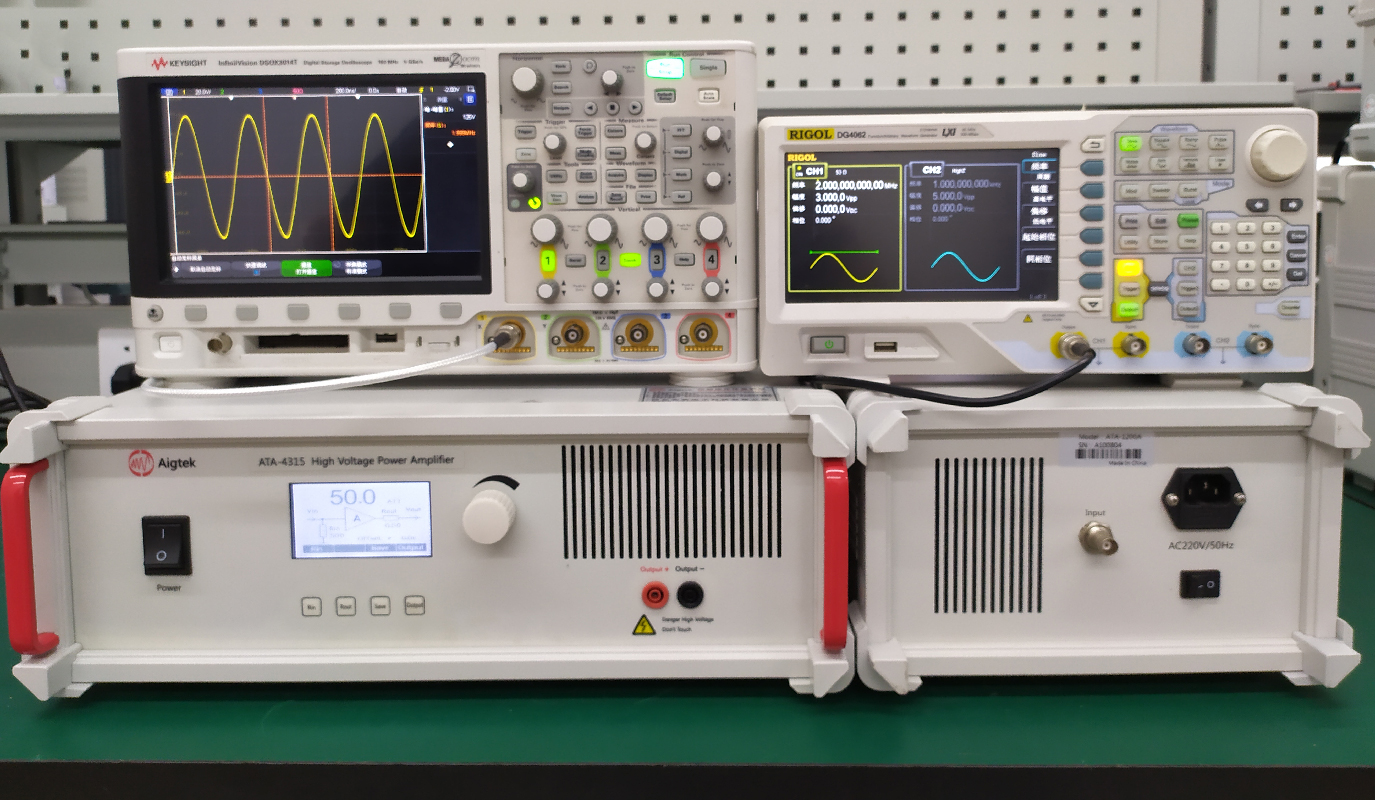

針對此次測試：Aigtek推出測試方案：信號發生器+功率放大器，信號發生器推薦的(de)(de)是泰克的(de)(de)AFG3000系列信號發生器，功率放大器推薦的是ATA-4315高壓功率放大器，信號發(fa)生器輸(shu)出(chu)電壓幅度只有(you)5Vp-p，接上功率放大器，輸出電壓達到了150Vpp，功率最大105W，頻(pin)率范圍是(shi)DC-3MHz，可(ke)放大任(ren)意(yi)波形(xing)，輸出(chu)阻抗(kang)可(ke)調整，可(ke)驅動各種阻性(xing)、容性(xing)、感性(xing)負載，完全滿足驅動測試(shi)需(xu)求，功放輸出(chu)信號(hao)直接(jie)加載到高(gao)頻(pin)MEMS器件上面，同時使用高分辨率示波器進行整個鏈路信號分析測試。

ATA-4315是一款理想的可放大交、直流信號的單通道高壓功率放大器。最大輸出150Vp-p(±75Vp)電壓，105Wp功率，可以驅動高壓功率型負載。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。

通道：單通道

電壓：最大輸出電壓150Vp-p（±75Vp）

電流：最大(da)輸出電流 1Arms

帶寬：帶寬（-3dB）高達DC~3MHz

壓(ya)擺率：壓(ya)擺率 1000V/μs

更多應用測試方向：

信號發生器+功率放大器+示波器測試方案還可以應用在壓電陶瓷驅動、傳感器測試、超聲波換能器驅動和無損檢測、電磁閥和繼電器驅動、MEMS控制驅動、無線充電測試等。

本文實驗素材由西安安泰(tai)電子整理發布(bu)，如想(xiang)了解更多實驗方(fang)案(an)，請持續關注(zhu)安泰(tai)官網hkdyw.cn。Aigtek是(shi)國內專業(ye)從事(shi)測量儀器研發、生產(chan)和銷售的高科技企業(ye)，一(yi)直專注于功(gong)率放(fang)大(da)器、功率放大器模塊、計量校準源等測試儀器產品的研發與制造。
