壓電(dian)換(huan)能(neng)器(qi)是(shi)電(dian)路(lu)系統中(zhong)常(chang)用(yong)的一種裝(zhuang)置，壓電(dian)換(huan)能(neng)器(qi)是(shi)指利用(yong)壓電(dian)材(cai)料的正逆壓電(dian)效應制成的換(huan)能(neng)器(qi)，就是(shi)指可以進行能(neng)量轉換(huan)的器(qi)件。壓電(dian)換(huan)能(neng)器(qi)需要(yao)較(jiao)高的電(dian)壓驅動信號才(cai)能(neng)產生明顯(xian)的機械振動，通(tong)常(chang)峰(feng)峰(feng)值(zhi)為60 V至200V。頻率要求也比較高，壓電致動器主要是驅動電路的電容性負載，因此需要專門的功率放大器來做驅動電源。

我們一般(ban)所說的(de)壓(ya)電(dian)(dian)(dian)換(huan)能(neng)(neng)器(qi)是(shi)電(dian)(dian)(dian)聲(sheng)換(huan)能(neng)(neng)器(qi)，能(neng)(neng)夠(gou)發(fa)射聲(sheng)波的(de)換(huan)能(neng)(neng)器(qi)叫發(fa)射器(qi)；用來(lai)接(jie)收(shou)聲(sheng)波的(de)換(huan)能(neng)(neng)器(qi)叫接(jie)收(shou)器(qi)。例如壓(ya)電(dian)(dian)(dian)蜂鳴器(qi)就(jiu)屬于(yu)電(dian)(dian)(dian)聲(sheng)換(huan)能(neng)(neng)器(qi)，通(tong)常可(ke)以(yi)用作(zuo)報警器(qi)等。現(xian)有的(de)壓(ya)電(dian)(dian)(dian)換(huan)能(neng)(neng)器(qi)都是(shi)采(cai)用鋁材作(zuo)為(wei)匹配蓋板，采(cai)用雙(shuang)螺栓(shuan)連接(jie)，一端(duan)連接(jie)壓(ya)電(dian)(dian)(dian)片(pian)，另外一端(duan)連接(jie)變幅桿(也叫調幅器)。在高振幅下鋁材前端(即壓電端)和變幅桿連接端中間的鋁材超出機械性能，產生斷裂裂紋。

壓電(dian)換能器的(de)組成部(bu)分(fen)：包括鈦合(he)金螺(luo)栓(shuan)(shuan)(shuan)、螺(luo)帽、蓋(gai)板(ban)和壓電(dian)片(pian)，所述蓋(gai)板(ban)包括前(qian)(qian)蓋(gai)板(ban)和后(hou)(hou)蓋(gai)板(ban)，螺(luo)帽、前(qian)(qian)蓋(gai)板(ban)、壓電(dian)片(pian)和后(hou)(hou)蓋(gai)板(ban)從上至下依次排(pai)列并且(qie)采用鈦合(he)金螺(luo)栓(shuan)(shuan)(shuan)固定，鈦合(he)金螺(luo)栓(shuan)(shuan)(shuan)的(de)尾部(bu)延伸出(chu)后(hou)(hou)蓋(gai)板(ban)之外(wai)，鈦合(he)金螺(luo)栓(shuan)(shuan)(shuan)延伸出(chu)后(hou)(hou)蓋(gai)板(ban)的(de)部(bu)分(fen)與變幅桿相連。

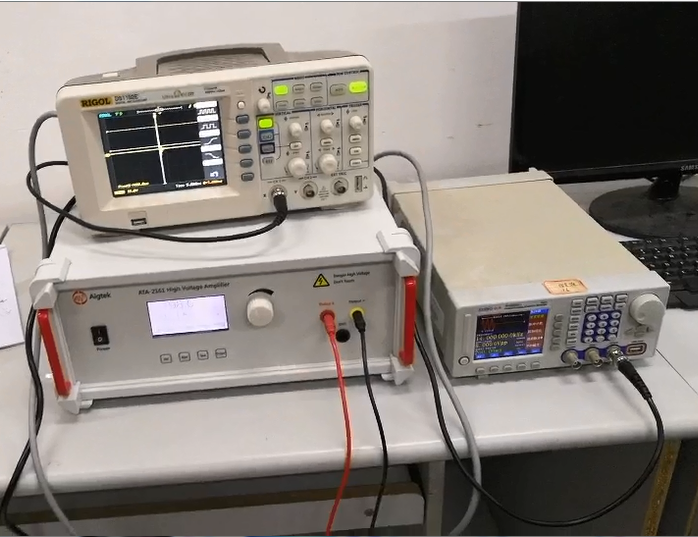

為了滿足壓電換能器對功率放大器的特性要求，Aigtek針對不同的客戶推出信號發生器+功率放大器的測試方案，信號發生器是用于產生激勵信號并向壓電換能器提供能量的一種裝置，他產生的激勵信號經過功率放大器以后再通過匹配電路與換能器阻抗匹配，從而驅動換能器工作。Aigtek功率放大器輸出最大頻率DC-24MHz，最大輸出電壓1600Vpp，最大功率1000W.可滿足不同諧振頻率、不同驅動信號的換能器的簡便切換。

ATA-4052是一款理想的可放大交、直流信號的單通道高壓功率放大器。最大輸出310Vp-p(±155Vp)電壓，437Wp功率，可以驅動高壓功率型負載。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。

輸(shu)入Input

輸入為(wei)BNC接口，輸入電阻50Ω、5kΩ兩檔可選，完美匹配高低內阻信號源。

輸出 Output

輸(shu)出為香蕉插(cha)座，最(zui)大輸(shu)出電壓310Vp-p（±155Vp），輸出電流2Arms。

液晶(jing)面板顯(xian)示

操作(zuo)面板液(ye)晶(jing)顯示(shi)，設備(bei)狀態及參數動態顯示(shi)，交(jiao)互界面一目了(le)然，簡潔易懂。

電(dian)壓增(zeng)益

電(dian)壓增益數(shu)控0~100倍可調，具體分為粗調（1step）和細調（0.1 step）兩種。結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。

監測口(kou)Monitor

1/100 Monitor：此端(duan)口(kou)電壓為(wei)(wei)輸出端(duan)口(kou)的1/100，監測口(kou)為(wei)(wei)BNC接(jie)頭(tou)，可以直接(jie)連接(jie)到示波器進行輸出電壓的實時(shi)監測。

       本文(wen)素材由西安安泰(tai)電子(zi)整理發(fa)布，如想了解更多實驗方案，請持續(xu)關注安泰(tai)官網hkdyw.cn。Aigtek是(shi)國內專業從(cong)事(shi)測(ce)量(liang)儀器研發、生(sheng)產和銷售的(de)高科技企業，一直專注于(yu)功率放(fang)大器、功率信號源、計量校準源等測試儀器產品的研發與制造。
