實驗名稱：功率放大器基于刀尖橢圓振動軌跡變化切削的研究

研究方向：超聲橢(tuo)圓振(zhen)動系(xi)統

實驗內容：

UEVC系(xi)統(tong)采(cai)用全波長縱向振動(dong)換(huan)能(neng)器激振，獲得(de)更(geng)大(da)功率，提高了振幅，并簡(jian)化(hua)了刀(dao)桿設計和優化(hua)道具的裝夾、定位，使得(de)系(xi)統(tong)更(geng)加(jia)穩定，明(ming)顯提升系(xi)統(tong)剛性(xing)，從而減少加(jia)工表(biao)面顫紋。利用UEVC系(xi)統(tong)研(yan)(yan)究控制刀(dao)尖橢圓(yuan)軌跡形狀偏轉(zhuan)變(bian)化(hua)的參數(shu)對(dui)(dui)加(jia)工表(biao)面刀(dao)痕(hen)殘余(yu)高度(du)和表(biao)面質(zhi)量的影響(xiang)，并研(yan)(yan)究不同的切削參數(shu)在(zai)UEVC切削過程中對(dui)(dui)加(jia)工表(biao)面的影響(xiang)。

測試(shi)目的(de)：

利用純正(zheng)交導波UEVC裝置研究(jiu)刀尖(jian)橢(tuo)圓軌跡偏轉變化對(dui)切削(xue)的影響(xiang)，并(bing)完成微棱鏡微結構加工實驗(yan)。

測(ce)試設(she)備：

UEVC系統（夾心式壓電陶瓷換能器、導波帶、工具頭、單晶金剛石刀具）、金屬熱電偶、數字測溫儀、信號發生器、ATA-3080功率放大器

實驗過程：

橢(tuo)圓振動系統工作溫度檢測過程：

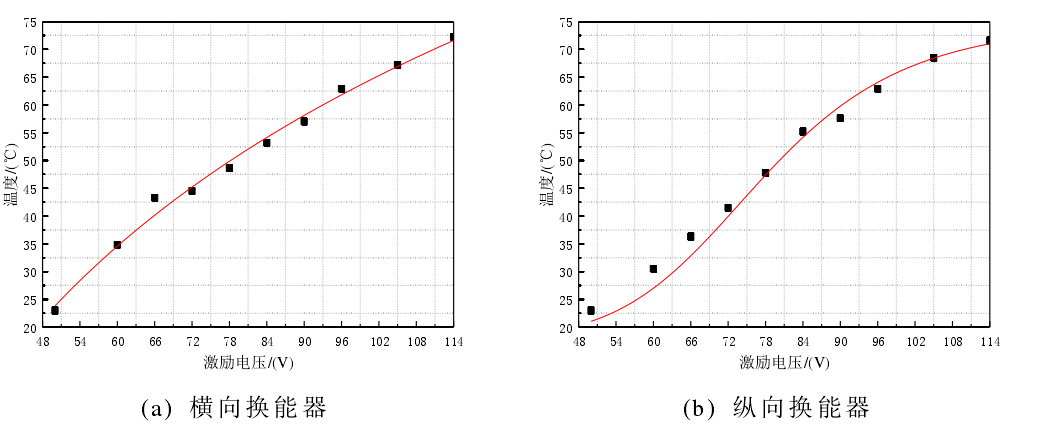

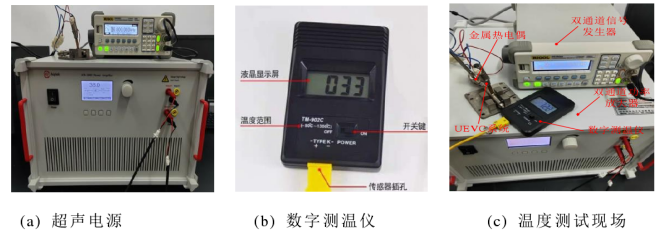

利(li)用大功率(lv)，電(dian)壓和頻率(lv)可(ke)調的超聲(sheng)電(dian)源(yuan)激(ji)勵換能器，并通過數字測(ce)溫儀連接金屬熱電(dian)偶(ou)（分辨率(lv)0.1℃）測量換能器前蓋板的溫度，其中該超聲電源主要是通過信號發生器+功率放大器來組成，設置信號發生器激振頻率為96.8KHz，通過輸出3V的電壓給功率放大器進行放大輸出到換能器，換能器溫度隨之升高，需要等待溫度達到平衡時進行測量。在電壓114V時，兩路換能器工作溫度在70℃左右達到平衡。為了發揮換能器的性能和提高其壽命，換能器的工作溫度一般低于80℃.

測(ce)試結果：

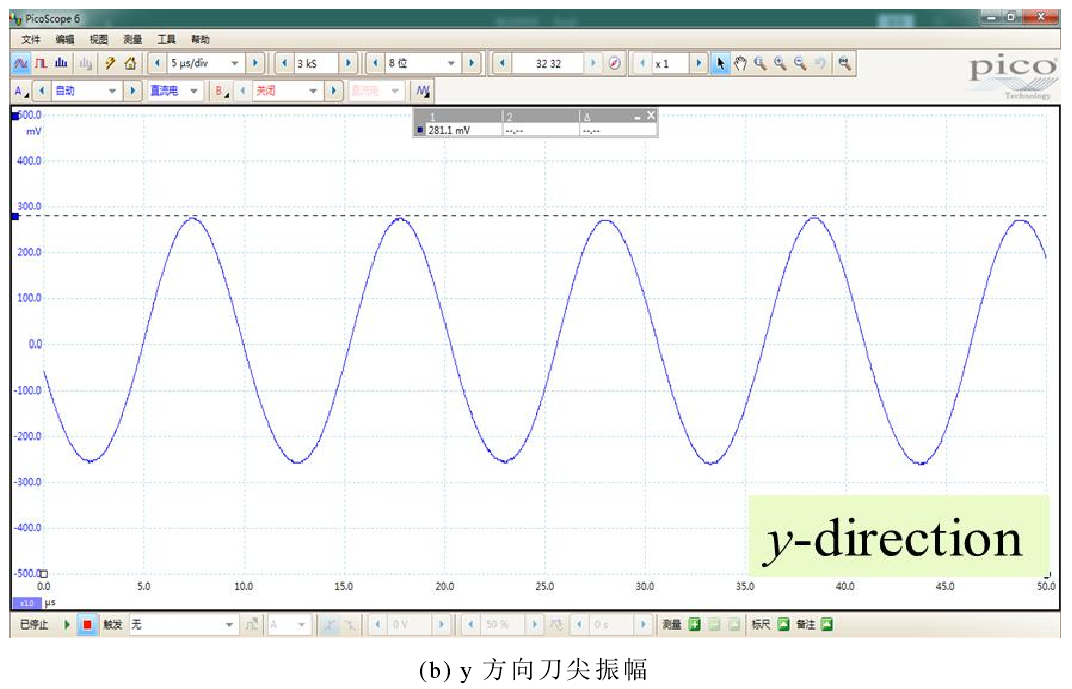

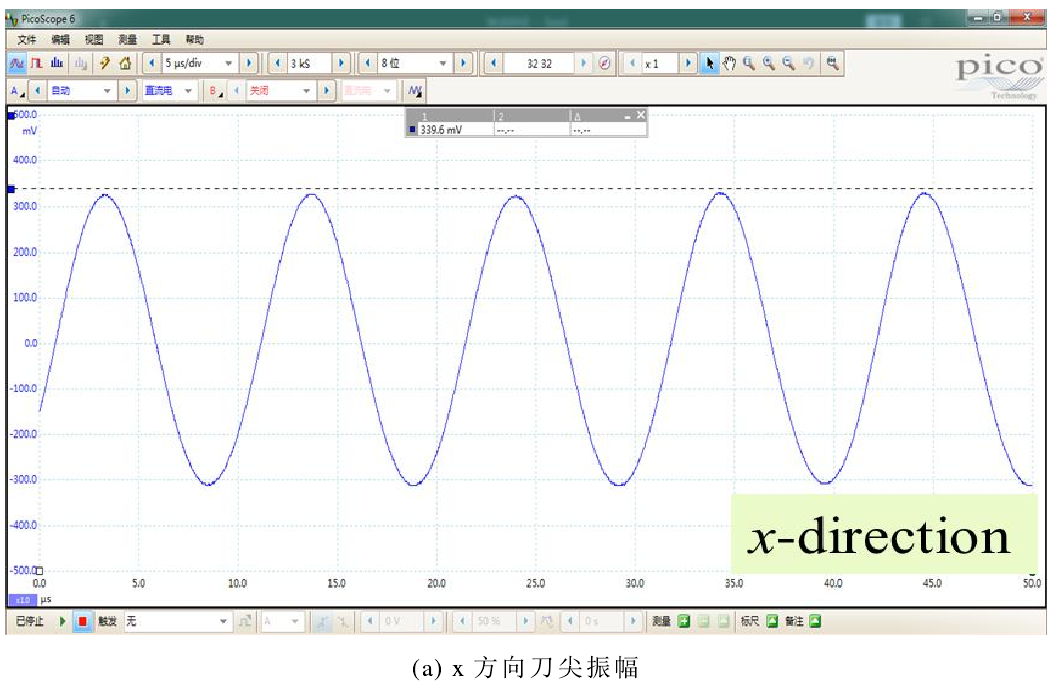

變相位差刀橢(tuo)圓軌(gui)跡偏轉模型(xing)調節雙通道信(xin)號發生器的相位差，并通過高頻激光測(ce)振(zhen)系統測(ce)量刀尖振(zhen)幅數據，以驗證UEVC系(xi)統刀尖橢(tuo)圓軌(gui)跡實際控制能(neng)力。測量結果(guo)如下圖(tu)所示：
