實驗名稱：功率放大器基(ji)于電場誘(you)導的白(bai)光LED結構(gou)化涂層(ceng)制備(bei)及其應(ying)用(yong)研究(jiu)

研究方(fang)向：電場誘導結構(gou)制(zhi)備工藝試驗研究

實驗內容：

本文(wen)主要圍繞：平面(mian)電(dian)(dian)(dian)極(ji)和機構(gou)(gou)化(hua)電(dian)(dian)(dian)極(ji)兩種電(dian)(dian)(dian)場誘(you)導工藝(yi)(yi)進行(xing)試驗(yan)研(yan)(yan)究(jiu)，在(zai)平面(mian)電(dian)(dian)(dian)極(ji)電(dian)(dian)(dian)場誘(you)導工藝(yi)(yi)中探索電(dian)(dian)(dian)壓、電(dian)(dian)(dian)極(ji)間距、聚(ju)合物膜厚等(deng)參(can)(can)數對(dui)于成(cheng)(cheng)形(xing)形(xing)貌(mao)的(de)二維分(fen)布(bu)影(ying)響。以(yi)增強光(guang)學散射性能為(wei)目的(de)，基(ji)于基(ji)礎工藝(yi)(yi)研(yan)(yan)究(jiu)開(kai)發無序微(wei)透鏡(jing)制備(bei)方法及(ji)粗造(zao)化(hua)多(duo)級(ji)結構(gou)(gou)制備(bei)方法，使結構(gou)(gou)表面(mian)形(xing)貌(mao)更(geng)為(wei)多(duo)變，并選取不同工藝(yi)(yi)參(can)(can)數研(yan)(yan)究(jiu)其對(dui)聚(ju)合物最終成(cheng)(cheng)形(xing)形(xing)貌(mao)的(de)影(ying)響，實現對(dui)成(cheng)(cheng)形(xing)結構(gou)(gou)的(de)有效調節。在(zai)結構(gou)(gou)電(dian)(dian)(dian)極(ji)誘(you)導中探究(jiu)結構(gou)(gou)化(hua)電(dian)(dian)(dian)場中聚(ju)合物的(de)成(cheng)(cheng)形(xing)規律及(ji)電(dian)(dian)(dian)極(ji)電(dian)(dian)(dian)壓、聚(ju)合物 初始膜厚、電極間距等工藝參數對成形結構形貌(mao)輪廓的影響規(gui)律。

測試設備：信號發生器、功率放大器、旋涂機、紫外固化燈、超井深顯微鏡、三維光學輪廓儀、掃描電子顯微鏡

實驗過程：

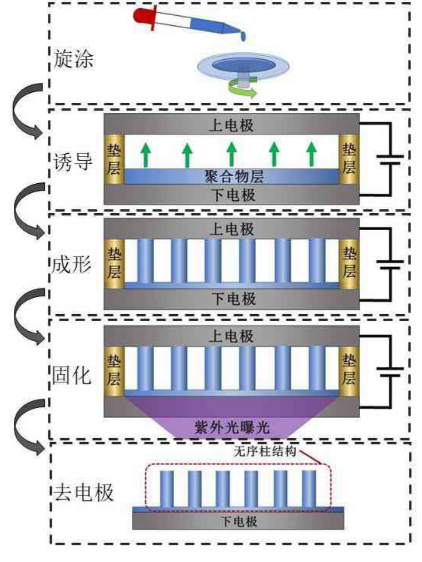

平面(mian)電極電場(chang)誘導(dao)工(gong)藝采用平行的(de)(de)平板電極作為電場(chang)激發裝置，通過均勻電場(chang)對聚(ju)合物表面(mian)的(de)(de)輕(qing)微熱擾動(dong)(dong)進(jin)行放大(da)，在(zai)界面(mian)擾動(dong)(dong)生(sheng)長(chang)(chang)(chang)競爭中，將有一特定波(bo)長(chang)(chang)(chang)的(de)(de)熱擾動(dong)(dong)生(sheng)長(chang)(chang)(chang)率最(zui)(zui)快，最(zui)(zui)終(zhong)占據主導(dao)優勢，以該波(bo)長(chang)(chang)(chang)為周期生(sheng)長(chang)(chang)(chang)出(chu)相對無序的(de)(de)微納米柱結構。

信號(hao)(hao)發(fa)生器可激發(fa)方波、鋸齒、正弦等電信號(hao)(hao)函數(shu)，最大加(jia)載電壓幅值5V，通過功率放大器進行放大，放大倍數范圍為1-100倍，最高輸出電壓為1600Vpp，結合電壓放大器作為實驗的電場激發電源。

針(zhen)對電極電壓參數的研究(jiu)試(shi)驗中，誘導(dao)過(guo)程分別施加(jia)200V、300V、400V、500V的電極電壓進行結構(gou)誘(you)(you)導(dao)成形。誘(you)(you)導(dao)過程均在30s內(nei)完成，隨著電壓的增(zeng)大(da)，結構(gou)生長成形速度越快。

實驗結(jie)果：

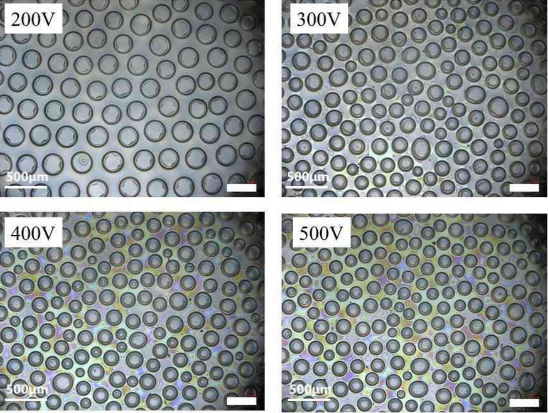

平面電極(ji)(ji)電場誘導(dao)過程(cheng)中，柱結(jie)構首先在誘導(dao)區域(yu)的四個(ge)角(jiao)落開始生長，隨(sui)后嚴(yan)重四個(ge)邊(bian)線延伸開并(bing)圍繞邊(bian)框分布，最后自外而(er)內向中心區域(yu)包攏。電極(ji)(ji)電壓的大小在低電壓情(qing)況下對結(jie)構直徑(jing)及(ji)密度有較大的影響，電壓越大結(jie)構直徑(jing)越小、結(jie)構密度越大，高電壓情(qing)況下影響甚微(wei)；

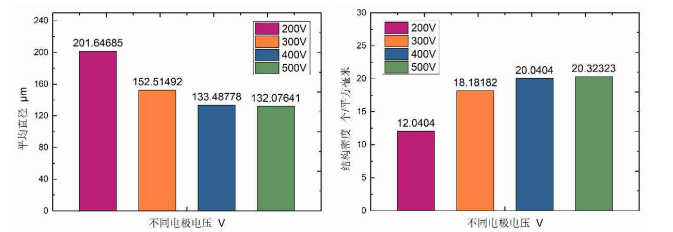

不(bu)同電(dian)壓成形(xing)結平均直徑及相對密度柱狀圖(tu)

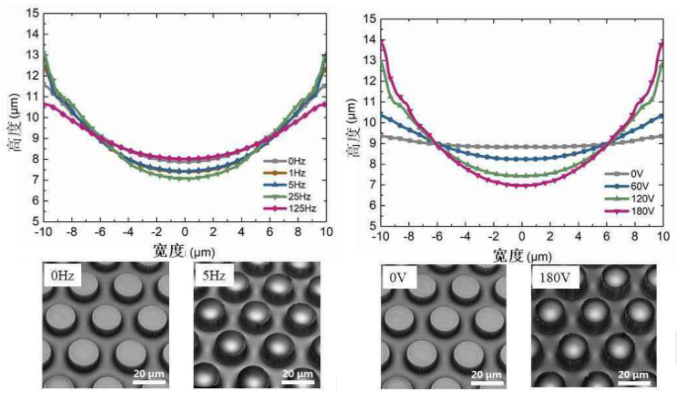

電(dian)場輔助微透鏡陳列成(cheng)形工藝中(zhong)，不同(tong)電(dian)壓波形對聚合物流變有不同(tong)的(de)(de)作用效果，主要體現在形貌調(diao)控極限的(de)(de)不同(tong)，其中(zhong)適當(dang)頻率的(de)(de)方(fang)波電(dian)壓在同(tong)等幅(fu)值下(xia)比恒定電(dian)壓具有更好的(de)(de)形貌調(diao)控能力。

過高或過低的方波電壓頻(pin)率都會(hui)減弱電壓幅值(zhi)對輪廓調(diao)控效(xiao)果，在(zai)5Hz方(fang)波電(dian)壓下，透鏡(jing)結構的表面(mian)(mian)曲(qu)率(lv)和(he)深寬(kuan)比(bi)隨著幅值(zhi)的增(zeng)大而逐漸增(zeng)大，幅值(zhi)微(wei)(wei)180V時透鏡(jing)表面(mian)(mian)深寬(kuan)比(bi)達(da)到(dao)0.693，驗證了該(gai)工(gong)藝良好(hao)的形貌調控(kong)能力。
