實驗名稱：功率放大器在電場(chang)頻率對驅動藍相液晶溫(wen)域及電光性能的(de)影(ying)響中的(de)應(ying)用

實(shi)驗目的：

藍相(BP)由于其獨特的三維自組裝結構和優異的電光特性而受到廣泛關注,在快速光調制器或可調諧光子晶體領域具有廣闊的應用前景。

實(shi)驗設(she)備：化學藥(yao)品，任意函數(shu)發生器，ATA-4051高壓功率放大器，精密阻抗分析儀等。

實驗(yan)過程：

（1）雙頻液晶的合成和表征；

通過合成(cheng)粗產物經過硅膠層析柱(zhu)提(ti)純,淋洗劑選用二氯甲烷﹐干燥后得到最終產物白色粉末。

（2）液晶盒子的制備；

使用(yong)10.0 um厚的聚對苯二甲酸乙二醇酯(PET)膜作為液晶盒的間隔墊﹐不需要使用表面取向層。LC在各向同性態通過毛細管作用填充到液晶盒中，通過施加(jia)不同頻率(lv)的電場，觀(guan)察其組織結果機透射率(lv)

（3）不同頻率電場的發生裝置是任意函數發生器和功率放大器(ATA-4051)。通過精密阻抗分析儀測量液晶的介電常數和頻率響應,分別用垂直取向和平行取向的液晶盒測量平行介電常數和垂直介電常數。

實驗(yan)結果(guo)：

（1）雙頻液晶的相態行為：

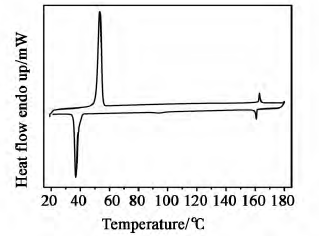

DFLC的DSC曲(qu)線

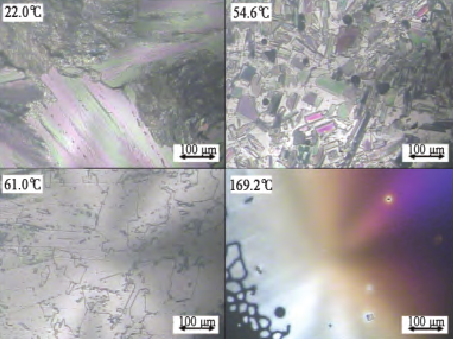

升(sheng)溫過程中(zhong)的(de)偏光圖片

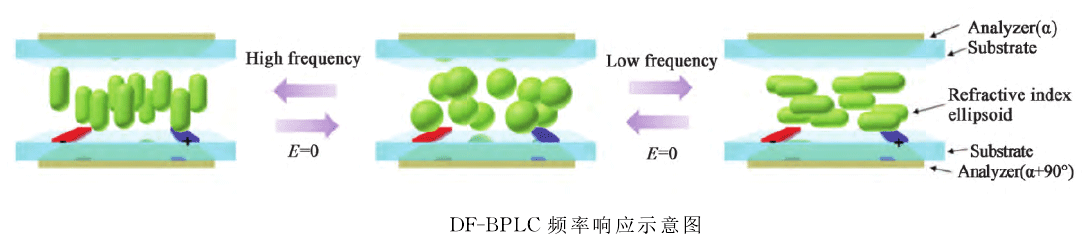

（2）雙頻藍相液晶的頻率響應：

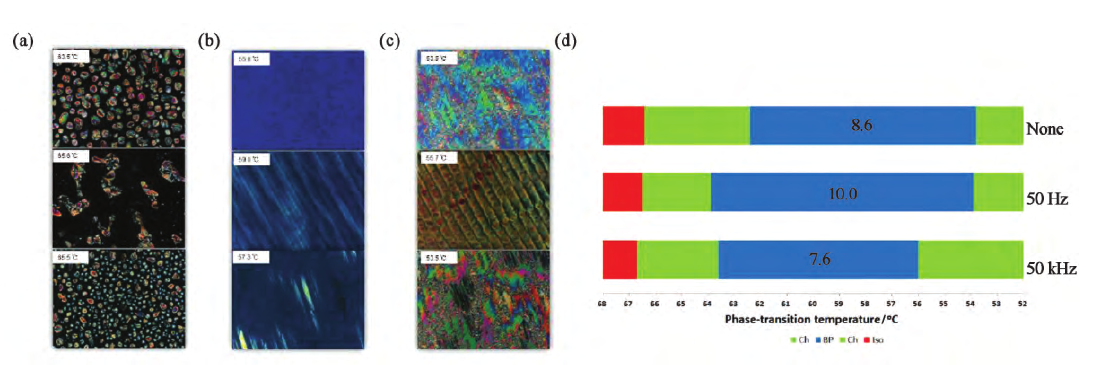

DF-BPLC在(zai)不同電場(chang)(無(wu)電場(chang)/50 Hz/50 kHz)下的偏(pian)光照片:膽甾相(xiang)(a)、藍相(xiang)(b)、重入膽甾相(xiang)(c)和溫域(d)。

實驗結論：本(ben)文所制備(bei)的BP-DFLC具有較低的驅動電壓以及較快的響應時間﹐有望應用于快速響應的光電器件領域。

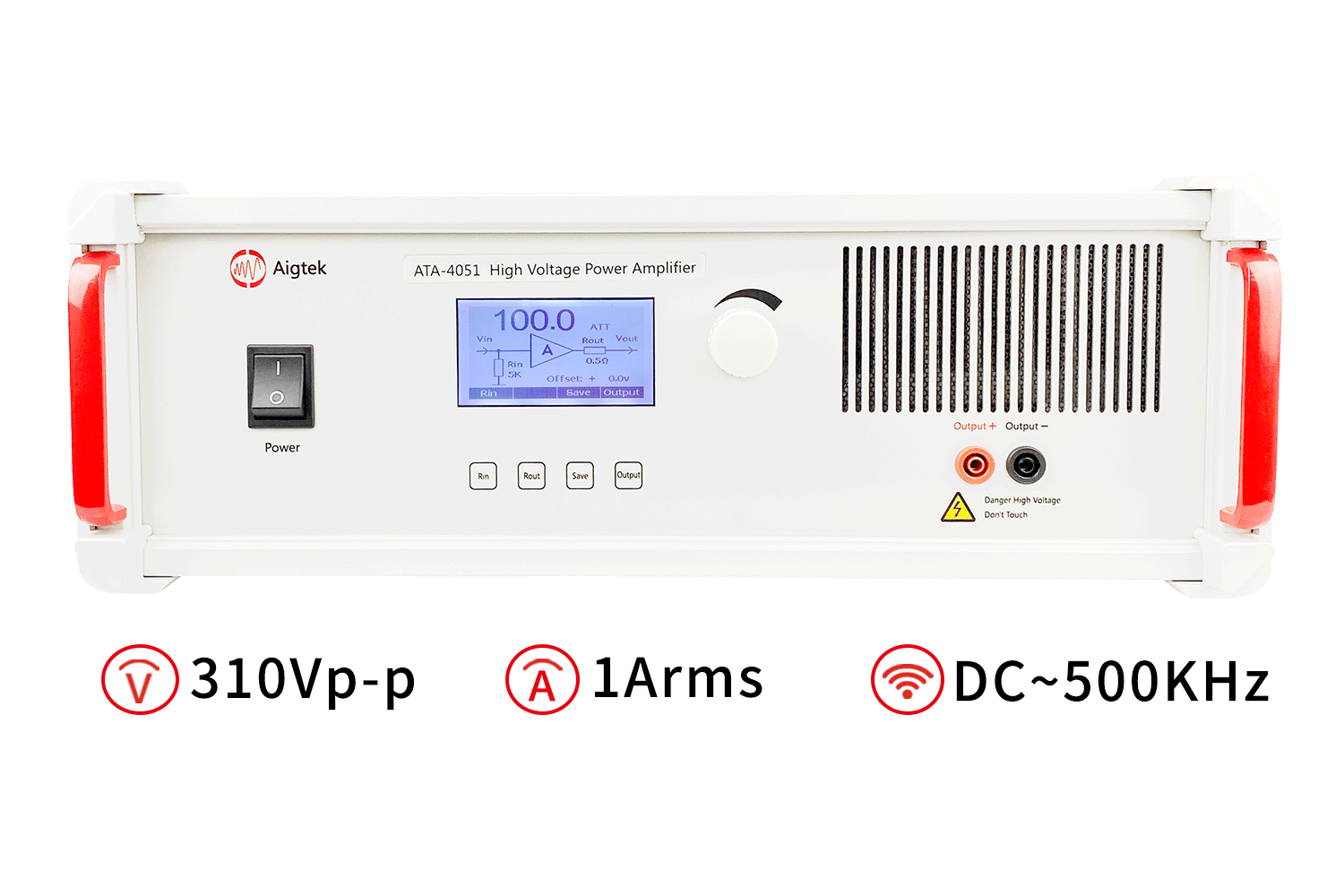

本實驗用到的功率放大器參數介紹：
