實驗名稱：功率放大器在雜散(san)電流(liu)作用下氯離子(zi)在砂漿中的遷(qian)移特性研究中的應用(yong)

實(shi)驗設備：波形發生器，ATA-4012高壓功率放大器，數據記錄儀，氯化鈉溶液，實驗槽。

實(shi)驗(yan)內容(rong)：基于地鐵現場檢測與采集(ji)泄露的雜(za)散(san)電流(liu)(liu)(liu)信(xin)號(hao)(hao)，根據課題(ti)前期自(zi)主設計模擬的雜(za)散(san)電流(liu)(liu)(liu)電源系(xi)統，在實(shi)驗(yan)室還原成(cheng)同頻幅值可(ke)調的真實(shi)雜(za)散(san)電流(liu)(liu)(liu)信(xin)號(hao)(hao)，并(bing)據此研究雜(za)散(san)電流(liu)(liu)(liu)下氯離子在混(hun)凝土的遷移行為。

實驗過程：

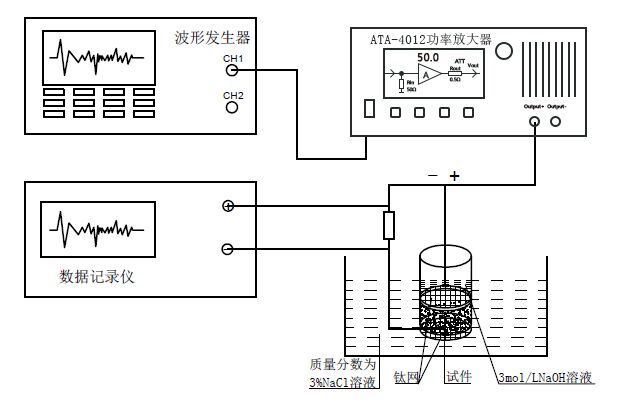

1.電遷移試驗裝置搭建：

      本試驗設計的雜散信號模擬裝置由信號發生器和功率放大器兩部分組成，利用同頻設計思路，將現場采集的雜散數據在實驗室中還原。設計原理為:先將實測雜散信號時程數據進行計算機噪音處理，并進行第一次調幅， 導入信號發生器，由信號發生器輸出同頻雜散信號，將輸出的雜散信號接入雙極性電源進行第二次調幅處理，輸出與實測雜散信號同頻且幅值可調的雜散電流加載于試件上。

實驗結果：

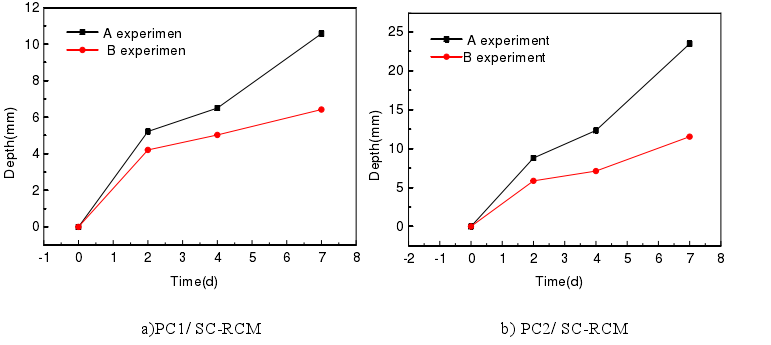

1.A、B端電流下(xia)滲透深度：

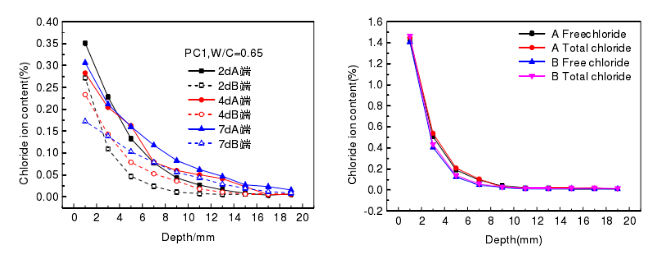

2.氯離子剖面：

實驗結(jie)論：

本文所描述的氯離子遷移模型只是雜散作用下砂漿中氯離子遷移規律的初步研究，模擬結果整體與試驗結果一致，模型精度還需進一步研究優化，同時氯離子遷移模型(xing)應對比不同(tong)參數下的(de)影響，而且需(xu)要(yao)考慮采用混凝土時的(de)情況。

實驗中所用到的功率放大器ATA-4012：

ATA-4012功(gong)率放大(da)器是一款最(zui)大輸出電(dian)壓160Vp-p（±80Vp），最大輸出電流2Arms ，帶(dai)寬(kuan)（-3dB）高達DC~1MHz的雙極性(xing)輸出電(dian)源。
