實驗名稱：功率放大器在水下(xia)主(zhu)動電場物體形狀成像系(xi)統的應(ying)用(yong)

實驗方向：水下主動電場成(cheng)像(xiang)

實驗設備：信號發生(sheng)器，數據采集卡，電極傳感裝(zhuang)置，ATA-308功率放大器，電腦等。

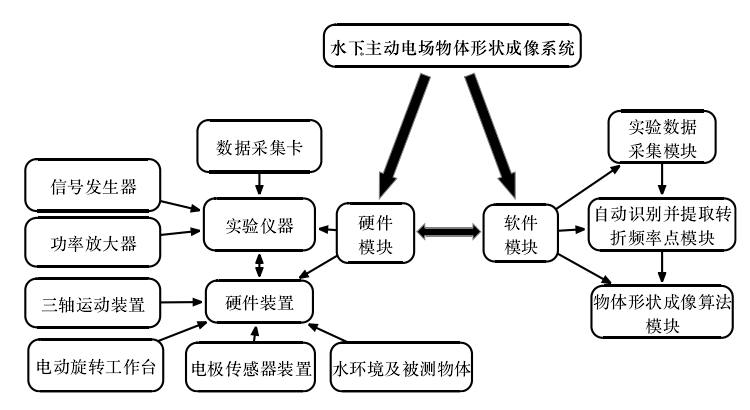

水下主動電場(chang)形狀識(shi)別(bie)系統(tong)結構圖(tu)

實驗內容：

根據弱電魚的(de)識(shi)別物體的(de)生物機制，搭建了(le)水下主動電場物體成像系統平(ping)臺進行實驗(yan)。

實驗過程(cheng)：

信號發生器產生激勵信號，經由功率放大器裝置放大指定倍數后，激勵信號通過電極傳感器裝置的發射電極向水環境中傳導，這樣就在水槽中建立了一個以發射電極為中心的水下主動電場的探測環境。電極傳感器裝置中有發射電極和接收電極，發射電極的功能為浸入水中并持續發射電場信號,接收電極接收的功能為浸入水中實時接收水環境中被干擾到的水下電場信號。旋轉平臺和三軸運動裝置均有步進電機驅動其運動,兩者協同運動,完成電極傳感器對被測物不同方向的掃頻實驗。

實驗結果：

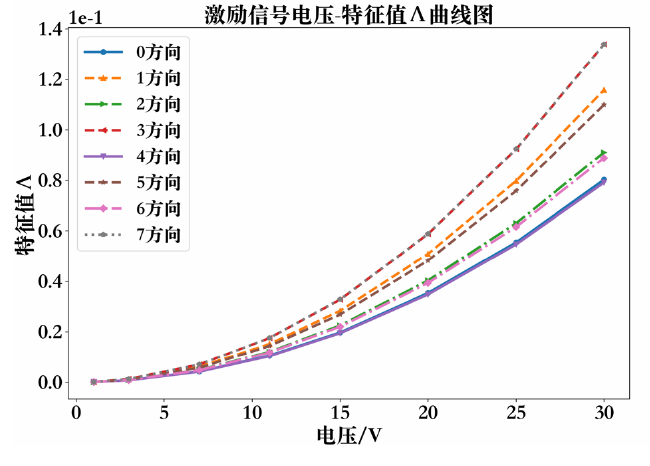

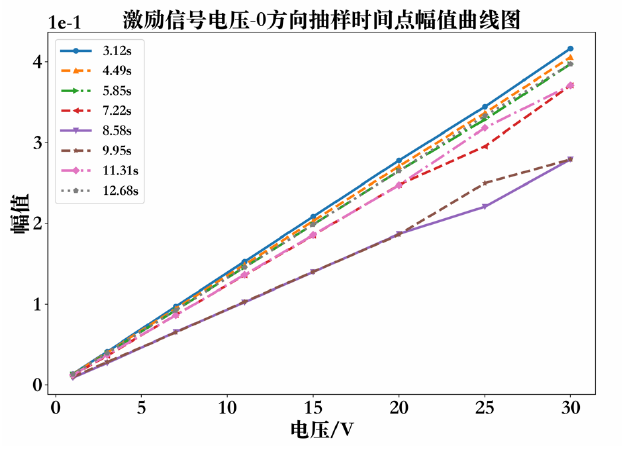

當(dang)激(ji)勵信號電壓(ya)幅值較小時(shi)，水下主(zhu)動電場成像(xiang)容易受系(xi)統(tong)及(ji)環境噪聲的(de)影(ying)響(xiang)，此(ci)時(shi)抗干擾能力比較小;隨著激勵電壓幅值增大，水下主動電場的覆蓋面比較廣,接收到信號的幅值明增大，并且RFAC算法計算的特征值隨著電壓幅值增大而增大。

本實驗中用到的功率放大器：

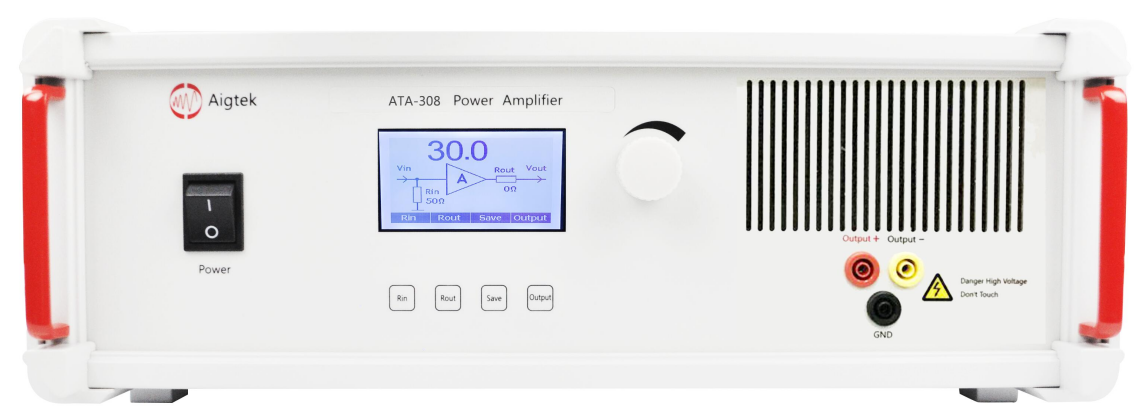

ATA-308功率放大器(qi)是一臺差分輸出的功率放大器，其最大輸出180Vp-p 電壓，輸出電流8Ap，能夠接近無失真的放大輸入信號，在信號發生器和發射電極之間接上功率放大器之后，接收到的諧波信號幅值得到很大提高。
