實驗名稱：功率放大器在雙層異質金(jin)屬套管缺陷的脈(mo)沖渦流檢測研究(jiu)中的應用

實驗(yan)設(she)備：信號發生(sheng)器(qi)、ATA-4014高壓功率放大器、信號放大器(qi)、濾(lv)波器(qi)、PC端、檢測探頭和被測套管等組成。

實驗(yan)內容：圍繞脈(mo)沖渦(wo)流檢測技術,針對典型的雙層異質金屬套管結構(內管為不銹鋼管、外管為碳鋼管) ,集中探究其壁厚減薄缺陷的分類識別與定量評估。

實驗過程：

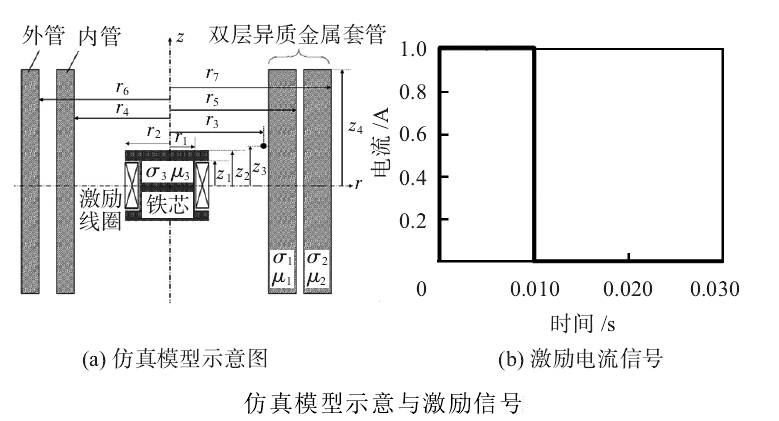

（1）仿真模型的建立：

檢測探頭由激勵線圈(quan)、鐵芯和(he)磁場(chang)傳感(gan)器組成(cheng)。

（2）仿真采用的激勵電流信號如圖所示,其頻率為33 Hz、占空比為33 %、最大電流強度為1 A,用于驅動探頭中的激勵線圈(匝數為1350) ,激發一級磁場。

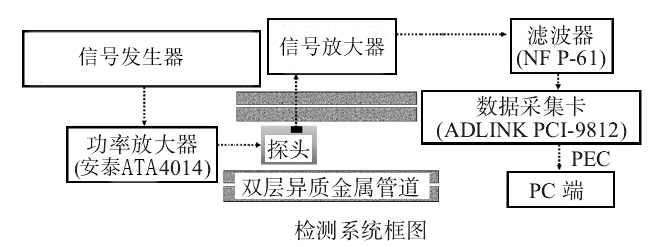

2.脈沖渦流(liu)檢測實驗平臺

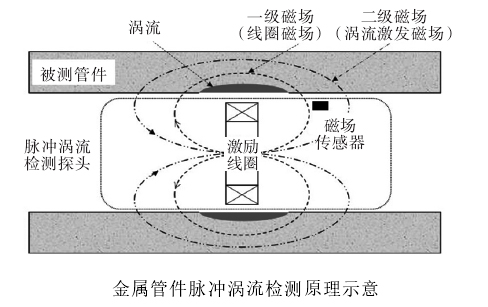

所搭建的脈沖渦流檢測系統主要由信號發生器、功率放大器、信號放大器、濾波器、PC端、檢測探頭和被測套管組成。檢測探頭中的激勵線圈在通入諸如方波的暫態激勵電流后產生一級磁場(線圈磁場)，該磁場在被測(ce)金屬管件(jian)內部感應出渦流，渦流繼(ji)而(er)產生二(er)級磁場(渦流激發磁場) ，其方向與一級磁場相反，且抑制一級磁場(chang)的改變。探(tan)頭中(zhong)的磁場(chang)傳感器所拾取的檢測信(xin)號為(wei)一級(ji)磁(ci)場(chang)與二(er)級(ji)磁(ci)場(chang)疊加(jia)所得(de)總(zong)(zong)磁(ci)場(chang)的(de)(de)信號。由(you)于(yu)金屬(shu)管件(jian)內部(bu)缺(que)陷將導(dao)致(zhi)渦流及(ji)二(er)級(ji)磁(ci)場(chang)的(de)(de)變化，進(jin)而改(gai)變總(zong)(zong) 磁場的強度,因此,檢測信號將包含缺陷信息,通過分析可得缺陷的位置、尺寸等參數。

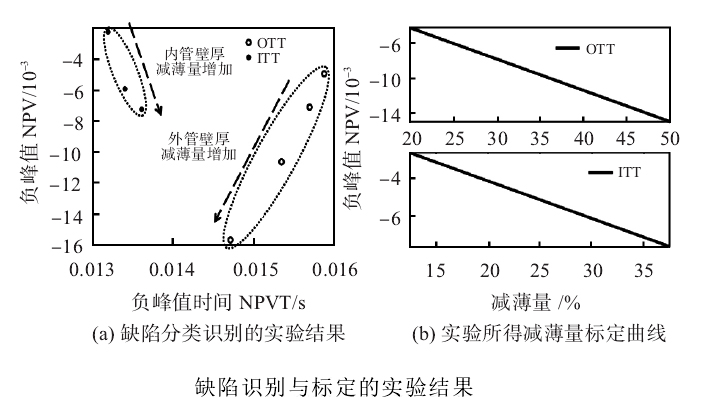

實驗(yan)結果：

兩類缺陷對(dui)應(ying)的(de)特征(zheng)點(dian)分(fen)布(bu)區域間(jian)存在明(ming)顯邊界，同時(shi)，各類缺陷對(dui)應(ying)的(de)特征(zheng)點(dian)隨(sui)減薄量改變呈規(gui)律性分(fen)布(bu)，說明(ming)所提缺陷分(fen)類識(shi)別空間(jian)可(ke)對(dui)雙(shuang)層(ceng)異質金屬套管(guan)內、外管(guan)壁(bi)厚減薄缺陷實施(shi)有效分(fen)類和識(shi)別。

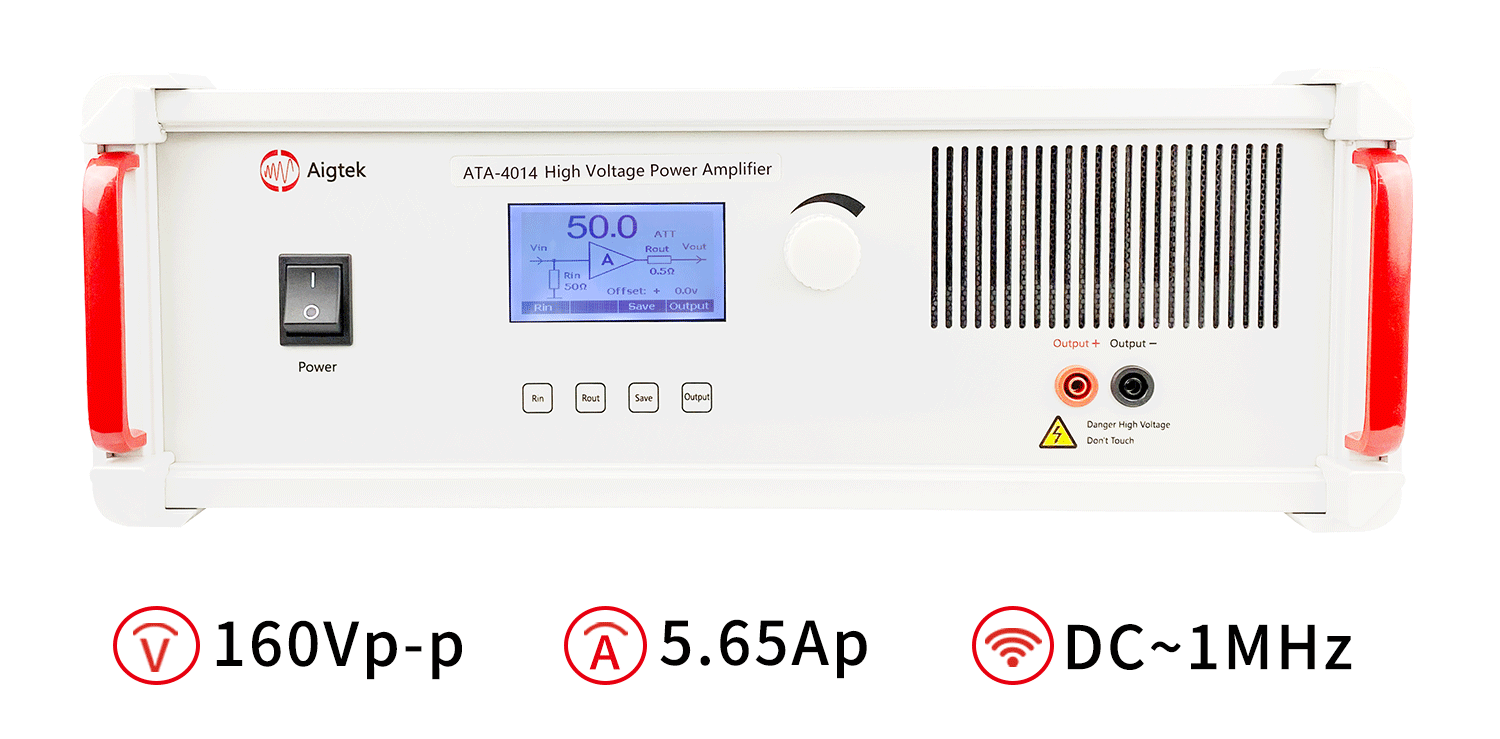

實驗中所用到的功率放大器ATA-4014參數指標：

本文實(shi)驗(yan)由西(xi)安安泰(tai)電子整理發布，西(xi)安安泰(tai)電子科(ke)技有(you)限公(gong)司（Aigtek）是國內專業從事測量儀器研發、生產和銷售的高科技企業。公司致力于高壓放大器、功率放大器、前置微小信號放大器、功率放大模塊、功率信號源、高精度電流源等產(chan)品為核心的(de)相(xiang)關行業測(ce)試解(jie)決(jue)方案的(de)研究(jiu)，為用(yong)戶提供具有(you)競爭力(li)的(de)測(ce)試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多實驗方案，請持續關注安泰電子官網hkdyw.cn。

本(ben)實驗案例參考(kao)至知(zhi)網論文《雙層異質金屬套管缺陷的(de)脈沖渦(wo)流檢測(ce)研究》
