超聲電機(ji)是一(yi)種新型的直接驅動電機(ji)，超聲電機(ji)特性測試是實現其控制的基礎。利用虛(xu)擬(ni)儀(yi)器技(ji)術構建(jian)超聲(sheng)電(dian)(dian)機的(de)(de)檢測(ce)(ce)與(yu)分(fen)析(xi)系統(tong)，實(shi)現對旋(xuan)轉和(he)直線超聲(sheng)電(dian)(dian)機穩態和(he)瞬態過程電(dian)(dian)壓、電(dian)(dian)流、速度等多(duo)參(can)量的(de)(de)測(ce)(ce)試(shi)與(yu)分(fen)析(xi)，構建(jian)穩定(ding)(ding)、可靠的(de)(de)測(ce)(ce)試(shi)平臺。檢測(ce)(ce)系統(tong)結構簡單，具有一定(ding)(ding)的(de)(de)通用性和(he)可行性。

超(chao)聲電機(ji)是以功率(lv)放大器驅(qu)動壓電陶瓷(ci)的逆壓電效(xiao)應而激發的超聲振動(dong)(dong)(dong)作為驅動(dong)(dong)(dong)力，靠振動(dong)(dong)(dong)部分和移動(dong)(dong)(dong)部分之間的摩(mo)擦(ca)力耦(ou)合轉換成移動(dong)(dong)(dong)體的旋(xuan)轉或者(zhe)直線(xian)運(yun)動(dong)(dong)(dong)的新型電機。超聲電機檢測(ce)與分析系統(tong)由超(chao)聲(sheng)電(dian)(dian)(dian)機(ji)，傳(chuan)(chuan)感(gan)器，調(diao)理(li)電(dian)(dian)(dian)路，數據(ju)采集卡，計算機(ji)處理(li)系統等組成。傳(chuan)(chuan)感(gan)器的(de)作用是(shi)將電(dian)(dian)(dian)機(ji)運行(xing)(xing)輸出的(de)速(su)度(du)、溫度(du)等物理(li)信號轉(zhuan)換成電(dian)(dian)(dian)信號。調(diao)理(li)電(dian)(dian)(dian)路是(shi)對電(dian)(dian)(dian)信號進行(xing)(xing)放大、濾波、隔離等處理(li)，是(shi)銜接傳(chuan)(chuan)感(gan)器與(yu)數據(ju)采集卡的(de)中(zhong)間環節(jie)。

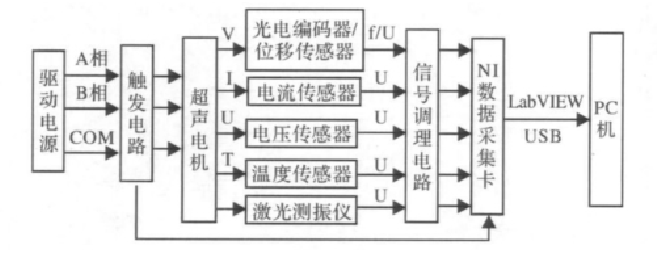

系統整體結構圖(tu)

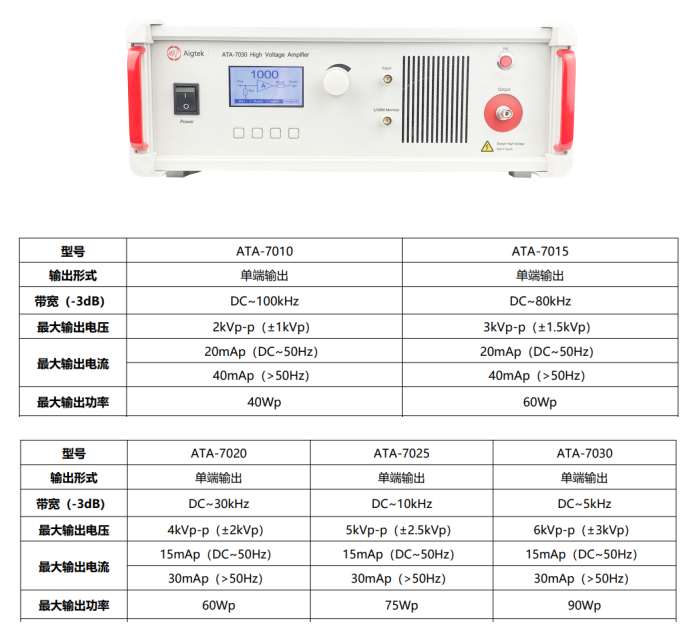

基(ji)于虛擬儀器技(ji)術構建的系統測(ce)(ce)試(shi)(shi)平臺，實(shi)現對電(dian)(dian)機穩態(tai)運行的驅動(dong)電(dian)(dian)參量、定子振動(dong)以及(ji)速度(du)與溫度(du)的測(ce)(ce)試(shi)(shi)分析。AigtekATA-7000系列(lie)功率放大器被廣泛(fan)的應(ying)用于超聲電機(ji)測試分析中(zhong)，其最大輸出(chu)電壓6KVp-p，最大輸出電流 30mAp，頻率DC~5KHz。滿足不同驅動指標的需求。

針對不同類型超(chao)聲電機(ji)，結合超(chao)聲電機(ji)轉速慢，啟動快的特點，借(jie)助光電編碼(ma)器/位移傳感器、數據采集卡、PC機、觸發電路等搭建的超聲電機瞬態測試系統，實現對超聲電機的啟動、關斷速度響應曲線的測試與分析，通過電壓曲線說明定子在啟動和關斷過程的能量轉換。

通過以上的(de)介紹，相信(xin)您對功率放大器在超聲電機測(ce)試分析中的應(ying)用有了一定的了解，如果您想要了解更多(duo)，請持續關(guan)注安泰電子(zi)官(guan)網(wang)hkdyw.cn。Aigtek是國內專業從事測量儀器研發、生產和銷售的高科技企業，一直專注于功率放大器、功率信號源、功率放大模塊、計量校準源等測試儀器產品的研發與制造。
