實驗名稱:功率放大器基于(yu)分(fen)布式剪切壓電片的結構(gou)任意振(zhen)動純(chun)模(mo)態(tai)的選擇激勵應用(yong)

研(yan)究方(fang)向：振動模態分析

實(shi)驗內(nei)容:采用剪切型(d15)壓電長條來模擬線剪切力，基于模態對稱性特點，通過合理設計多個d15壓電長條的分布位置、極化方向與電場方向，即可選擇性的激勵出結構的任意振動模態。以矩形截面不銹鋼棒為例，采用不同激勵方式，僅用一對d15壓電長條，完成棒的彎曲、扭轉、縱振動模態的選擇性激勵。

測試目的：驗(yan)證方法的可行性(xing)，確保目標模態(tai)能被選擇性(xing)激(ji)勵

測試設備:一對剪切型(d15)壓電長條，矩形截面(mian)不銹(xiu)鋼棒，信號發生器，ATA-2021H功(gong)率(lv)放(fang)大器，示(shi)波器等。

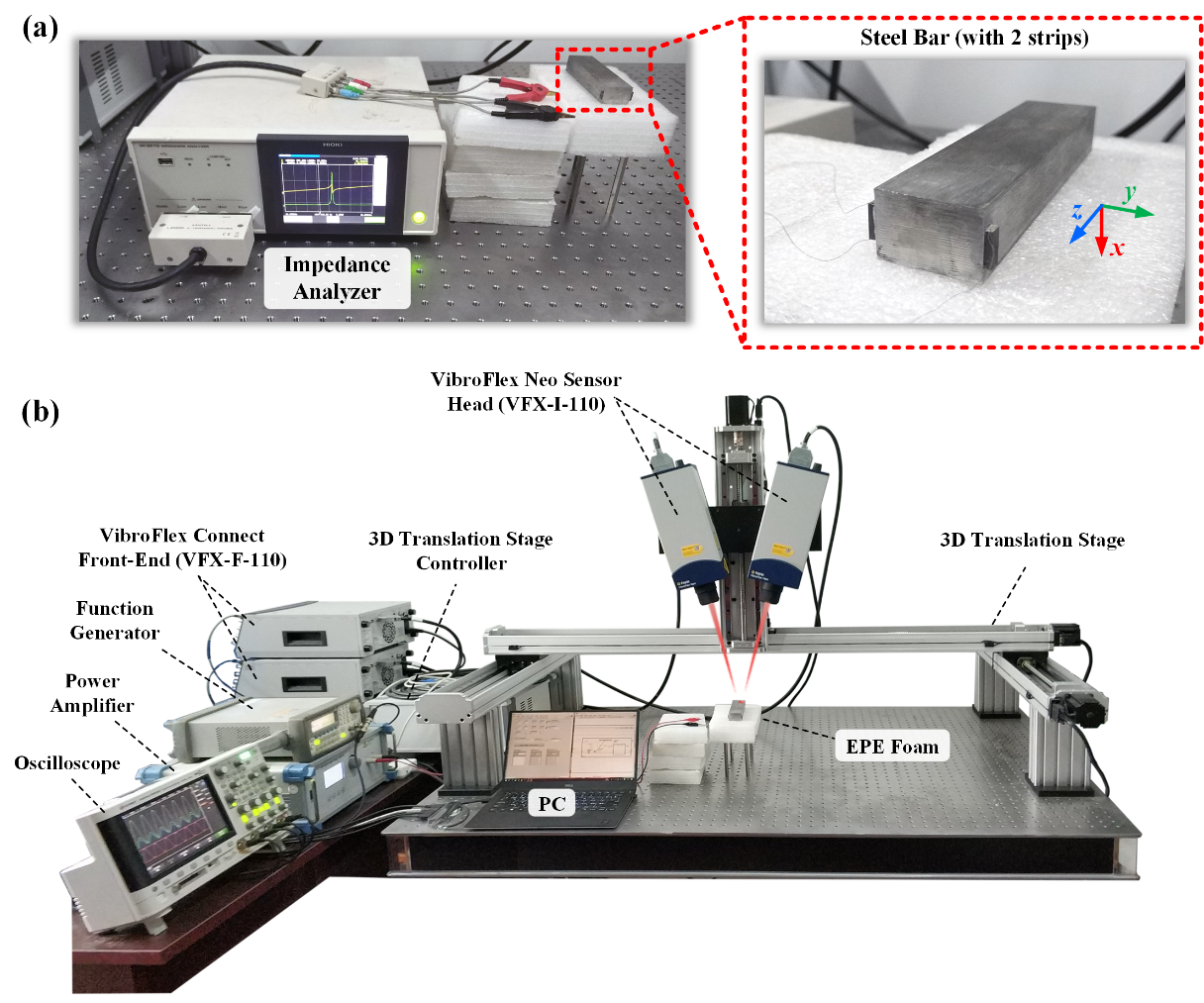

實驗過程：如圖所示，通過函數發生器產生連續正弦電信號，經功率放大器放大后，驅動粘貼于矩形不銹鋼棒上的一對剪切型(d15)壓電條產生連續剪切變形，從而實現分布式的類線剪切力驅動。通過設計壓電條的極化方向、電場方向、布置位置等參數，可以選擇性的激勵出矩形截面棒的彎曲模態、扭轉模態以及縱振動模態。矩形棒的振動頻響譜由多普勒激光測振儀測量，通過示波器進行采集。實驗中的掃頻、激光掃描、采集等過程通過筆記本電腦上編寫的Labview程序自動完成。

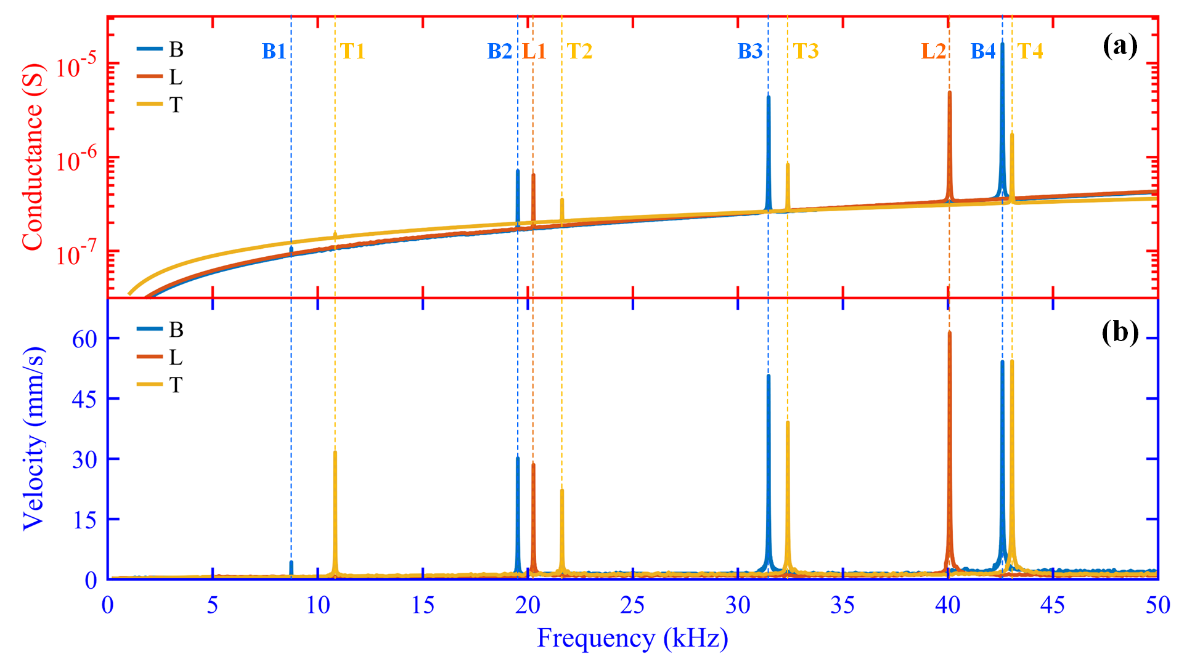

實驗結果：三條不同顏色的(de)曲線代表三種激勵方(fang)式下，激光(guang)測(ce)振儀(yi)所測(ce)得的(de)矩形截面棒的(de)速度(du)響應頻譜。可以看出，在(zai)設(she)計(ji)的(de)激勵方(fang)式下，彎(wan)曲(B)、扭轉(T)、縱振動(L)模態能夠被選擇性的激出，且具有相當高的純度，有助于分辨共振頻率接近的模態。

放大器在該實驗中發揮的效(xiao)能:放大函數發生器的輸入電信號，激勵壓電換能器產生足夠變形

您選(xuan)擇(ze)該放大器的原因:性能穩定。

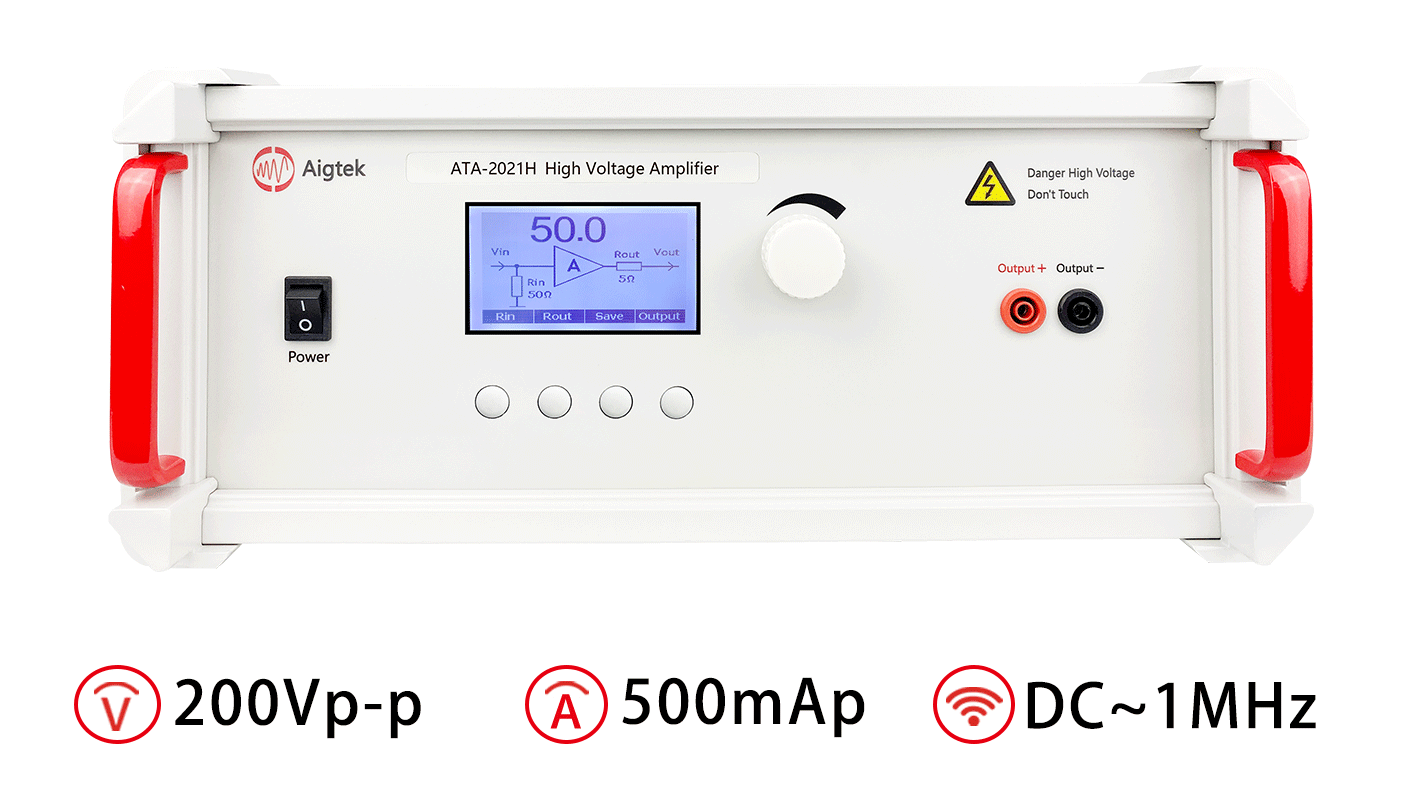

功率放大(da)器ATA-2021H參數指標：
