隨(sui)著科(ke)技的(de)不斷進度(du)，高精度(du)電流源在自動測試/測量以及各種應用中承擔著重要的作用。然而想要更高精度的指標參數，就需要電流源儀器研發得更完善。

　　眾所周知，高精度電流源是電子實驗中重要的測試儀器，能夠廣泛應用在電化學、電光源、測量技術和電子儀器等領域。然而市場上的電流源輸出電流小、精度低、價格貴，都很難滿足客戶的需求。那么高精度電流源如何設計出來？

　　1、線性穩流原理

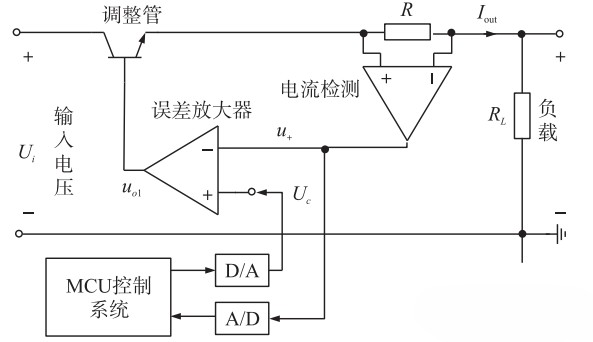

　　圖：數控式線性穩(wen)流電路結構

　　數控(kong)式(shi)線(xian)性穩流(liu)電(dian)路(lu)結構如上圖所示，它(ta)由調整管、誤(wu)差放大器、電(dian)流(liu)檢測(ce)器、D/A、A/D、MCU控制系統組成。當調整管工作在放大狀態下，通過控制調整管基極電位，從而控制管壓降UCE的大小，為了使輸出電流穩定，當負載變化或者輸入電壓UI波動時，需要調整UCE，使輸出電流保持不變。通過改變控制電壓UC的大小，可改變輸出電流的大小。MCU系統通過D/A器件可達到輸出電流程控目的。

　　2、電流源(yuan)硬件設計

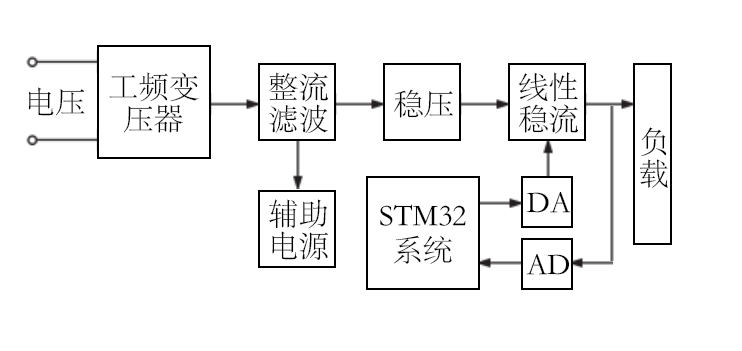

　　圖：電流源硬件框圖

　　電流源硬(ying)件框(kuang)圖如(ru)上圖所示，由T頻變壓器、單相橋式整流濾波、一次穩壓、線性穩流、輔助電源、STM32系統、D/A和A/D組成。輔助電源采用LM317、LM337、LM7805、LM7905、AMS1117電源管理芯片，提供電路中芯片正常工作的電壓。STM32單片機系統通過D/A控制線性穩流輸出，通過A/D讀取輸出值，從而到達程控目的。

　　3、程(cheng)控穩流電路(lu)設計(ji)

　　程控(kong)穩流電路(lu)主要(yao)由電流檢測電路(lu)、誤差(cha)放大電路(lu)、誤差(cha)放大穩壓電路(lu)組(zu)成。

　　4、電(dian)流(liu)源(yuan)軟(ruan)件設計(ji)

　　電流源(yuan)軟(ruan)件設計分(fen)為界面顯示和控制兩(liang)部分(fen)，主(zhu)要功能有恒流輸(shu)出(chu)，任意波形電流輸(shu)出(chu)，按上次運行(xing)參數輸(shu)出(chu)。

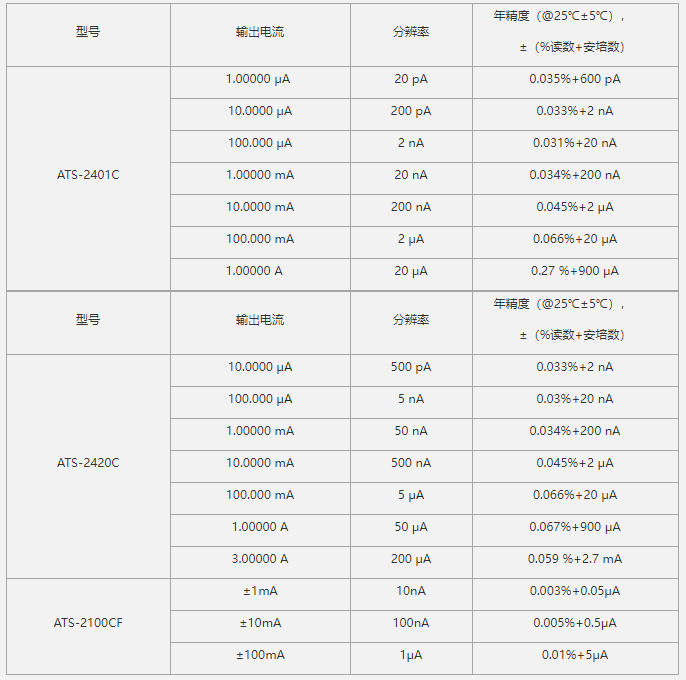

　　安泰ATS-2000C系列高精度電流源選型：

　　5、電流(liu)輸(shu)出控(kong)制程序設(she)計

　　電(dian)流(liu)(liu)輸出分為(wei)恒流(liu)(liu)輸出和任意波形輸出。恒流(liu)(liu)輸出需要(yao)設(she)置輸出電(dian)流(liu)(liu)值，運行時間。恒流(liu)(liu)輸出開始時，系統獲取(qu)設(she)置參數，并將設(she)置電(dian)流(liu)(liu)值轉(zhuan)換為(wei)D/A設置值，啟動系統計時器，控制D/A輸出并通過A/D讀取輸出電流。當運行結束信號有效時，輸出結束。任意波形輸出需要設置每個步序的上升時間。

　　以上(shang)就是(shi)高精度(du)電(dian)流(liu)源(yuan)如何設(she)計(ji)出來的(de)內容，通過上(shang)述的(de)介紹，相信您對于高精度(du)電(dian)流(liu)源(yuan)的(de)設(she)計(ji)已經有(you)了清晰的(de)了解。高精度(du)電(dian)流(liu)源(yuan)的(de)設(she)計(ji)是(shi)一(yi)項專(zhuan)業(ye)而又復雜的(de)工作，如果您還(huan)有(you)什(shen)么其他意見歡迎隨(sui)時咨詢安(an)泰電(dian)子。西(xi)安安泰電子是專業從事功率放大器、寬帶放大器、高壓放大(da)器、功(gong)率信號(hao)源、前置微小信號(hao)放大器、高精度電壓源、高(gao)精(jing)度電流(liu)源等電(dian)子測(ce)量儀器研發(fa)、生產和(he)銷售的高(gao)科技企業。公司致力(li)于功(gong)率放大器(qi)、功(gong)率信號源(yuan)、計量校(xiao)準源(yuan)等(deng)產(chan)(chan)品(pin)為(wei)(wei)核(he)心的(de)相(xiang)關行(xing)業測試解決方(fang)案的(de)研究，為(wei)(wei)用戶提供具有(you)競爭力(li)的(de)測試方(fang)案，Aigtek已經成為(wei)(wei)在業界擁有(you)廣泛(fan)產(chan)(chan)品(pin)線，且具有(you)相(xiang)當規模(mo)的(de)儀器(qi)設備供應商，樣(yang)機都支持免(mian)費試用。如想了解更多功(gong)率放大器(qi)等(deng)產(chan)(chan)品(pin)，請持續關注安泰電子官網hkdyw.cn或撥打029-88865020。
