低頻寬(kuan)帶(dai)的水聲發射聲源(yuan)是現代水聲發展的方向中的一個難點(dian)問題(ti)。如果(guo)想讓水聲信(xin)號(hao)能(neng)夠保(bao)持高保(bao)真、寬(kuan)帶(dai)、大功(gong)(gong)率(lv)(lv)發射，那就需要使用好的線性功(gong)(gong)率(lv)(lv)放(fang)大器(qi)和換能(neng)器(qi)，而且必須讓水聲功(gong)(gong)率(lv)(lv)放(fang)大器(qi)和換能(neng)器(qi)相(xiang)互匹(pi)配(pei)。水聲功(gong)(gong)率(lv)(lv)放(fang)大器(qi)與(yu)水聲寬(kuan)帶(dai)換能(neng)器(qi)如何匹(pi)配(pei)呢，我們一起來(lai)看看。

　　水聲功率放大器模塊和寬帶水聲換能器在寬頻帶內很難實現良好的匹配。這是因為功率放大器的功率是確定的，當確定輸出電壓以后，也就確定了輸出阻抗。當負載阻抗和輸出阻抗不同的時候，都會影響到功率放大器的效率和輸出功率。寬帶水聲換能器隨著頻率改變阻抗，如果功率放大器不能和換能器匹配，就會造成阻抗失配，影響功率放大器的輸出功率，而且造成功率放大器無法工作。

　　想要(yao)提(ti)高發聲系統的匹配效率，就要(yao)讓(rang)換能器當作負載通過匹配網絡以后對功(gong)率放大器的阻抗接近恒定值。

　　功率放大器(qi)和寬帶換能(neng)(neng)器(qi)之間接入匹配網絡，能(neng)(neng)夠(gou)改善負載(zai)阻抗(kang)的(de)特(te)性，利用(yong)網絡的(de)傳輸特(te)性，可以(yi)對換能(neng)(neng)器(qi)發射(she)電壓(ya)峰值點(dian)和谷點(dian)進行適當補償，從而改善電壓(ya)響應特(te)性。

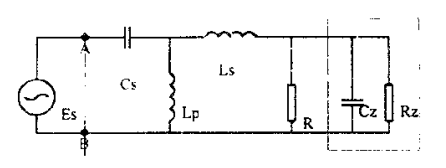

圖：匹(pi)配網絡(luo)的電原(yuan)理圖

　　功率(lv)放(fang)大器和(he)換能器之(zhi)間的匹配網絡一般由R、L、C和寬帶變壓器組成。上面是一種匹配網絡，它的目的是對寬帶換能器的低頻端和高頻端進行阻抗匹配和電壓補償。C_s、L_p在低頻端補償換能器，它們數值大；用L_s和(he)換能器自身的C_z對高頻端(duan)補償，L_s的值很(hen)小；電(dian)阻R和換能器并聯從而減小負載電阻的變化范圍。

　　L_s和C_z的(de)值很小，作用可以忽略，換能(neng)器和R并聯后其電阻值在低頻端的范圍內可以看作定值。網絡低頻端簡化后的電路圖見下圖。

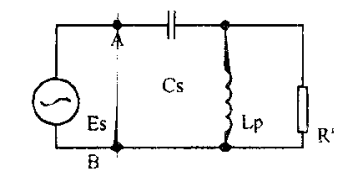

圖(tu)：匹(pi)配(pei)網絡低頻端(duan)等效電路(lu)圖(tu)

　　匹配(pei)網絡工(gong)作(zuo)在(zai)大(da)(da)功(gong)率(lv)的(de)時候，元器件需(xu)要(yao)(yao)滿足(zu)(zu)功(gong)率(lv)要(yao)(yao)求，電(dian)容(rong)(rong)要(yao)(yao)用(yong)無極(ji)性(xing)電(dian)容(rong)(rong)，耐壓(ya)大(da)(da)于網絡可能(neng)的(de)最大(da)(da)電(dian)壓(ya)，電(dian)感元件要(yao)(yao)有足(zu)(zu)夠(gou)的(de)電(dian)流容(rong)(rong)量，同時在(zai)最大(da)(da)工(gong)作(zuo)電(dian)壓(ya)下不產生磁飽和(he)。

　　在寬帶大功率水聲(sheng)(sheng)發(fa)(fa)射器材(cai)中，通過匹配(pei)網(wang)絡能(neng)夠(gou)實現功率放大器推動(dong)寬帶水聲(sheng)(sheng)換能(neng)器。而發(fa)(fa)射能(neng)夠(gou)覆蓋聲(sheng)(sheng)納工作頻帶的低頻大功率聲(sheng)(sheng)信號，降低器材(cai)重(zhong)量，并且改善匹配(pei)狀態(tai)，從而提高器材(cai)的工作效率。

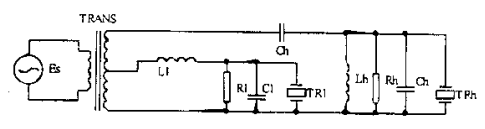

圖(tu)(tu)：低頻寬帶匹配網絡等效電(dian)路圖(tu)(tu)

　　水聲換能器的阻抗特性比揚聲器復雜很多，所以(yi)網(wang)絡元器件參(can)數要仔細選取，通過實(shi)驗調(diao)整，從而實(shi)現(xian)預定效果。

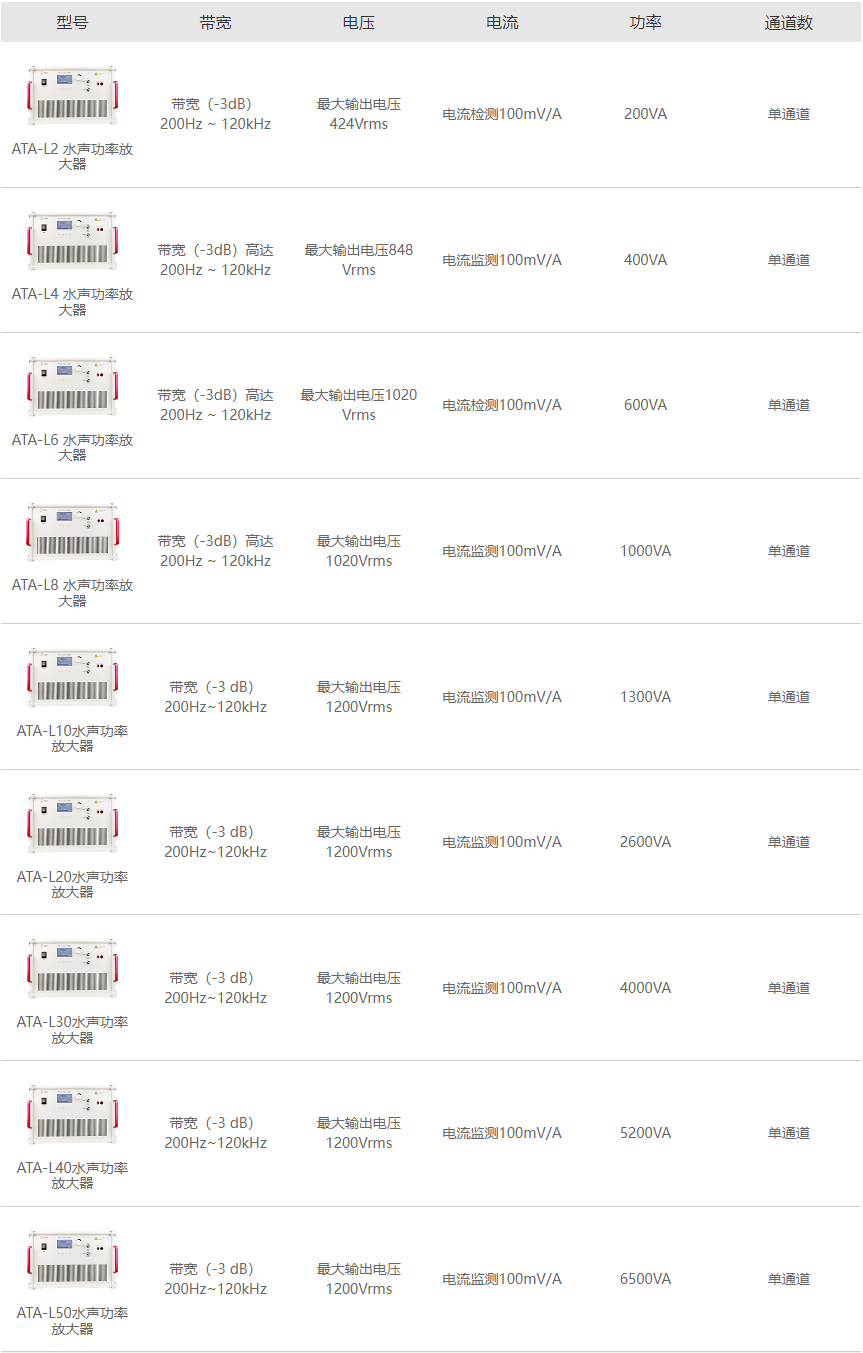

圖：ATA-L系列水聲功率放大器

　　ATA-L系列水聲功率放大器是一款寬頻帶能輸出較大功率的單通道放大器，最大輸出1200Vrms電壓，6500VA功率，可驅動0~100%的阻性或非阻性負載，客戶可根據測試需求靈活調節。
