實驗(yan)名稱：超聲(sheng)波(bo)導波(bo)結冰探測(ce)系統實驗(yan)研(yan)究(jiu)

　　研究(jiu)方(fang)向：超聲探測

　　測試目的：基于壓電材料制(zhi)成結冰(bing)探(tan)測系統(tong)，實現對飛機飛行中機身(shen)出現結冰(bing)現象的檢(jian)測

　　測試設備(bei)：信號發(fa)生器(qi)，Aigtek的ATA-4315高壓功率放大器，Ni2527開關，主機，信號采集卡，PZD-5A壓電陶瓷片

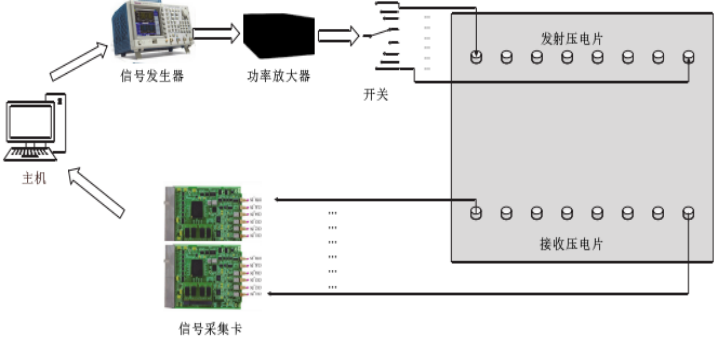

　　實(shi)驗(yan)過(guo)程：由(you)主(zhu)機(ji)上控制信號(hao)發(fa)生器(qi)發(fa)射(she)(she)(she)(she)一(yi)個激(ji)勵(li)(li)信號(hao)，然(ran)后將激(ji)勵(li)(li)信號(hao)進行(xing)功(gong)率放大，然(ran)后將放大后的激(ji)勵(li)(li)信號(hao)進行(xing)選擇發(fa)射(she)(she)(she)(she)，選擇功(gong)能由(you)開關(guan)實(shi)現，即每(mei)一(yi)次發(fa)射(she)(she)(she)(she)僅有一(yi)個發(fa)射(she)(she)(she)(she)壓(ya)電(dian)片工(gong)作，而接(jie)收壓(ya)電(dian)片是一(yi)起(qi)工(gong)作，將接(jie)收到(dao)的信號(hao)通過(guo)采集(ji)卡(ka)在傳輸到(dao)主(zhu)機(ji)上觀察分析(xi)。依次讓每(mei)個發(fa)射(she)(she)(she)(she)壓(ya)電(dian)片工(gong)作依次，一(yi)次會采集(ji)到(dao)8個(ge)信號，則一次完整的采集會(hui)有8x8=64組信號，然后通過定位(wei)算(suan)法和成(cheng)像算(suan)法進行(xing)分析。

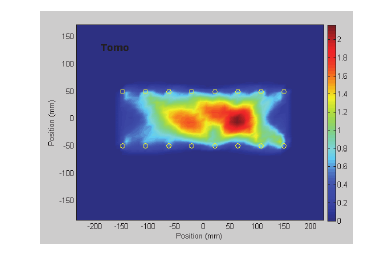

圖：機翼布(bu)局結冰概率圖

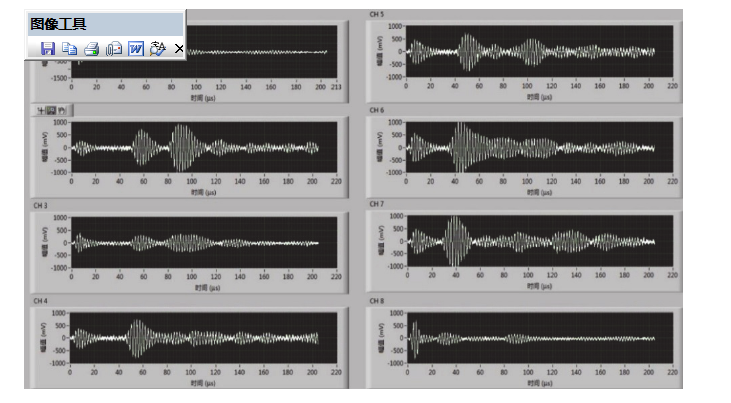

圖：翼型導波概率(lv)圖

　　實驗結果：在(zai)圓形布局(ju)下，結冰對經過此傳感器對的(de)影(ying)響能區分的(de)很好，SDC差(cha)(cha)(cha)異較(jiao)(jiao)大(da)，此時(shi)結(jie)冰(bing)(bing)圖(tu)像重構(gou)(gou)質(zhi)量(liang)較(jiao)(jiao)好。在(zai)平(ping)行布局下(xia)，也能在(zai)平(ping)行線中心附(fu)近(jin)較(jiao)(jiao)好的(de)(de)(de)(de)反映結(jie)冰(bing)(bing)情(qing)況。在(zai)機(ji)(ji)翼(yi)布局下(xia)，能檢測到結(jie)冰(bing)(bing)存在(zai)，并(bing)且能大(da)致(zhi)反映結(jie)冰(bing)(bing)程度(du)最嚴重的(de)(de)(de)(de)區域(yu)(yu)，但在(zai)非結(jie)冰(bing)(bing)區域(yu)(yu)存在(zai)一定誤差(cha)(cha)(cha)，導(dao)致(zhi)結(jie)冰(bing)(bing)重構(gou)(gou)圖(tu)像不(bu)理想(xiang)。分析這種(zhong)現象產生的(de)(de)(de)(de)原因(yin)，由(you)于在(zai)機(ji)(ji)翼(yi)布局下(xia)，人(ren)工(gong)(gong)噴水結(jie)型不(bu)均勻，有(you)致(zhi)密的(de)(de)(de)(de)孔隙，而當導(dao)波通過結(jie)冰(bing)(bing)區域(yu)(yu)時(shi)，冰(bing)(bing)層的(de)(de)(de)(de)反射、散射現象非常(chang)復雜(za)，這使得在(zai)接收傳感器(qi)端接收到的(de)(de)(de)(de)信號出現了(le)許多波形的(de)(de)(de)(de)疊加(jia)，導(dao)致(zhi)與理想(xiang)結(jie)果(guo)出入較(jiao)(jiao)大(da)。除此之外，薄的(de)(de)(de)(de)機(ji)(ji)翼(yi)結(jie)構(gou)(gou)加(jia)工(gong)(gong)困(kun)難，機(ji)(ji)翼(yi)結(jie)構(gou)(gou)在(zai)制作加(jia)工(gong)(gong)時(shi)可能存在(zai)誤差(cha)(cha)(cha)。除此之外，冰(bing)(bing)的(de)(de)(de)(de)厚度(du)，冰(bing)(bing)的(de)(de)(de)(de)形態(霜冰(bing)(bing)、明冰(bing)(bing)和(he)混(hun)合冰(bing)(bing))都對結(jie)果(guo)有(you)一定的(de)(de)(de)(de)影響。

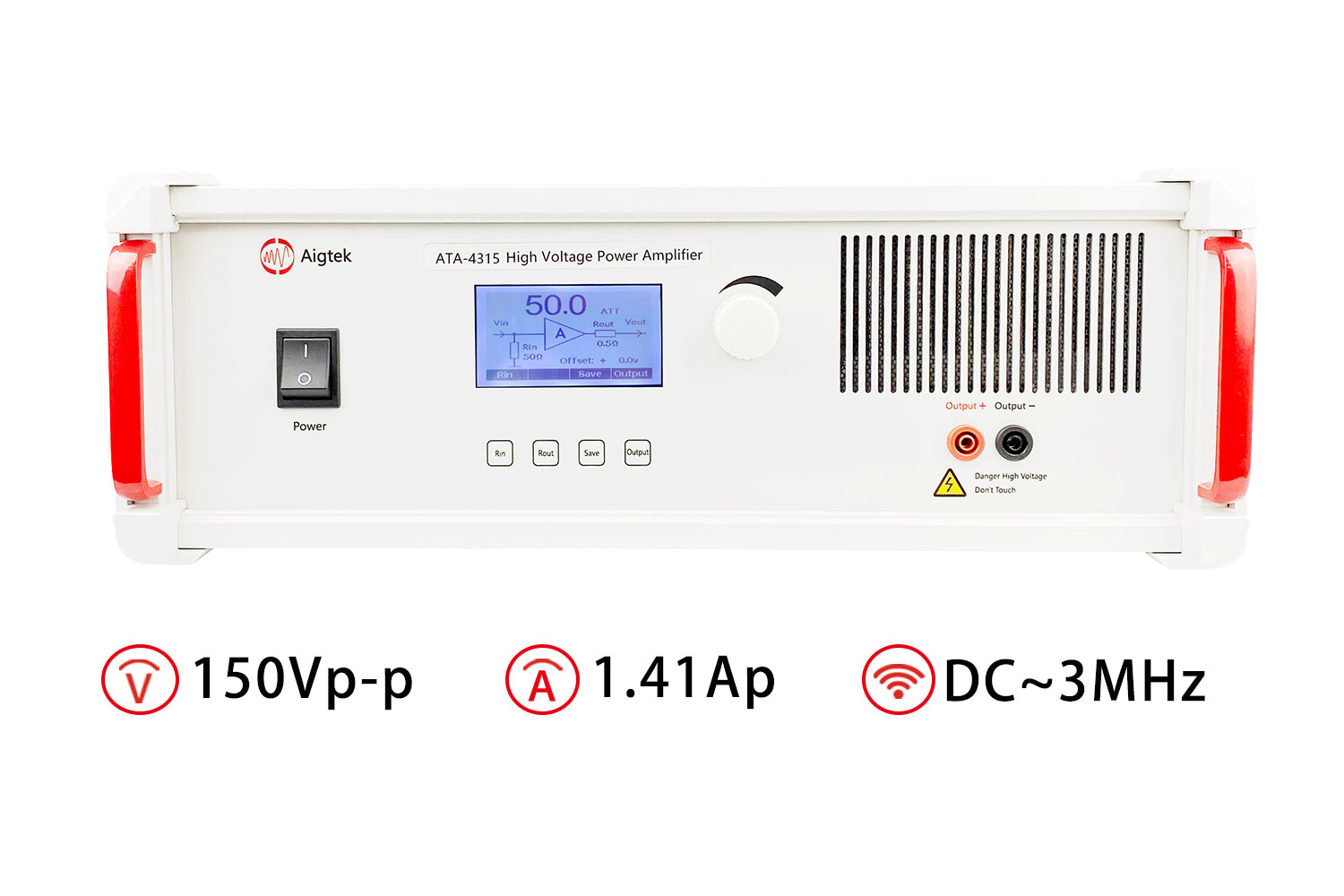

　　安泰ATA-4315功率放大器的指標參數：
