實驗名稱：基于縱向(xiang)導波的桿(gan)狀構件腐蝕診(zhen)斷方法

　　研究方向：無損(sun)探傷(shang)

　　測試設備：信(xin)號號發生器、安泰ATA-8202功率放大器、數據采集卡、直流電源、超聲探頭、鋼桿、前置放大器。

　　實驗過程：

圖(tu)：試驗裝置

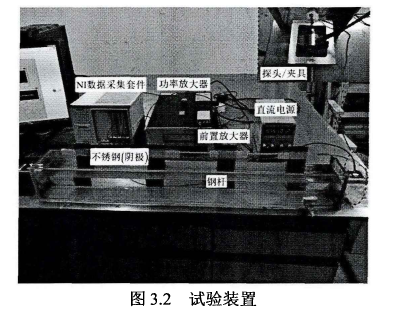

　　試驗裝置如圖(tu)3.2所示。監測對象為加速腐蝕試驗條件下的鋼桿，總長約為103cm，其中腐蝕段長度為94cm。電化學加速腐蝕試驗中，電解質采用3.5%氯化鈉溶液，利用外接直流電源為腐蝕系統提供恒定電流(350mA)，將鋼筋與電源正極相連作為腐蝕原電池陽極，四片等間隔放置的不銹鋼板與電源負極相連作為腐蝕原電池陰極。NI數據采集套件包含機箱、任意波形發生器及最大采樣頻率為60MS/s的8通道數字信號采集板卡，利用Lbview軟件實現PC機對測量系統的控制。采用Pitch-catch測量方式，傳感器使用頻響范圍在0.1MHz~1.5MHz的聲發射探頭用于激勵和接收純凈的縱向模態導波信號。激勵信號采用射頻功率放大器(ATA-8202)放大，接收信號采用前置放大器放大。利用設計的夾具將探頭固定于待測鋼桿兩端，機油作為界面耦合劑以增加振動能量的傳遞效率。執行導波監測時，利用塑鋼器皿上的水龍頭釋放電解液，使腐蝕段鋼桿完全置于空氣中。同時，監測過程中應保留鋼桿表面隨試驗進程不斷積累的腐蝕產物以模擬構件的真實腐蝕狀態。

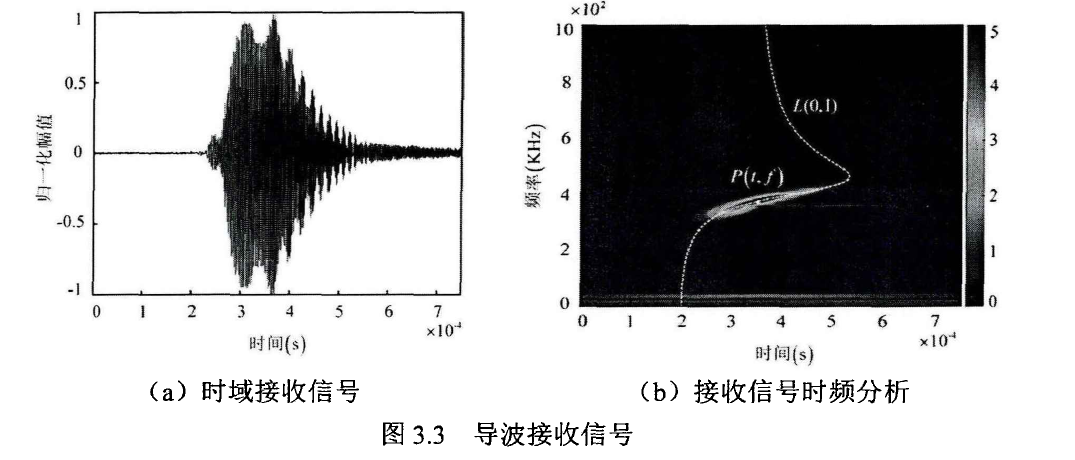

　　激勵(li)信號(hao)采(cai)用(yong)中心頻率為(wei)376kHz的4周期Hanning窗調制信號，小波基函數的相關參數經調試后設定為F=5、F=6針對(D-7mm)的歸一化接收信號及其時頻分析結果如圖3.3所示，接收信號的頻散現象非常明顯且與L（0，1）模態的理論頻散曲線吻合良好。在L（0，1）模態之后還存著在頻率為376kHz，持續至780us的振動這很可能是由于探頭的電磁震蕩所致。將小波系數最大值(小波基函數與接收信號的相關性最大值)所對應的P點坐標代入式后可求得鋼直的估計值為6.9943mm即估計值與理論結果高度一致。

圖(tu)：導波(bo)接收(shou)信號(hao)

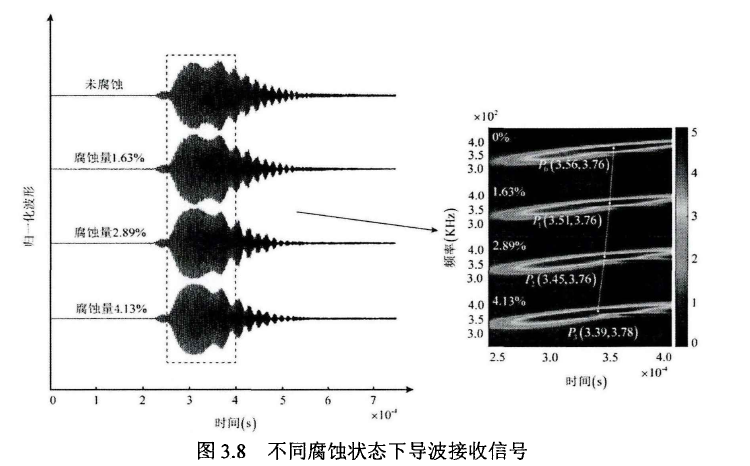

　　圖3.8例舉了腐蝕試驗前期失重率分別為0%，1.63%，2.89%及4.13%時導波接收信號及其局部的時頻分析結果。

圖：不同腐蝕狀態下導波接收信號(hao)

　　實(shi)驗結果：

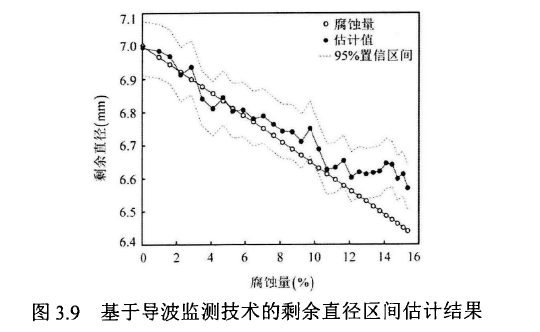

　　基(ji)于(yu)GUM的鋼桿剩余直徑量隨腐蝕進程的區間估計結果如圖3.9所示。當腐蝕失重率在12%以內時，直徑估計量與真實結果一致性較好，通過小波時頻分析所引入的不確定性可以很好地覆蓋并合理地解釋估計值與真實值的偏差。然而隨著腐蝕發展，剩余直徑量有被逐漸高估的趨勢，特別是在腐蝕失重率達到約13%后，區間估計結果無法覆蓋真實值，基于導波技術的剩余直徑評估已不可靠，評估結果可視為“異常值”。異常值的出現可能是由于腐蝕后期測量系統的改變而引入了新的不確定性，特別是鋼桿表面附著的腐蝕產物會改變導波的傳播特性。不斷累積并密實的腐蝕產物其聲阻抗增加114.這將導致更多的導波能量泄露至包裹于鋼桿基體表面的腐蝕產物層中，從而將單層柱狀波導轉變為雙層柱狀波導，導波的頻散特性也會隨之改變。在腐蝕產物層中傳播的部分波波速較小，進一步疊加后所形成的雙層柱狀波導中的導波波速將小于對應的單層柱狀波導中的波速。此外，時頻分析中最佳的小波相關參數是基于鋼桿原始狀態下的直徑測量結果設置的，隨著鋼桿腐蝕加劇，接收信號較原始狀態下會產生較大形變，這很有可能影響小波時頻分析的結果，繼而使剩余直徑估計值產生偏差。

　　測量(liang)過(guo)程中的(de)(de)(de)不確定性(xing)降低了腐(fu)(fu)蝕評(ping)估(gu)(gu)的(de)(de)(de)精(jing)度(du)，甚(shen)至可能(neng)產生(sheng)較大(da)的(de)(de)(de)偏差(cha)，從(cong)而(er)在(zai)很(hen)大(da)程度(du)上低估(gu)(gu)了腐(fu)(fu)蝕評(ping)價中的(de)(de)(de)風(feng)險。特別是對(dui)于(yu)均(jun)勻腐(fu)(fu)蝕量(liang)的(de)(de)(de)評(ping)估(gu)(gu)問(wen)題，較小的(de)(de)(de)腐(fu)(fu)蝕失(shi)重率很(hen)可能(neng)會(hui)導致構件剩(sheng)余性(xing)能(neng)的(de)(de)(de)大(da)幅度(du)下降。當(dang)間(jian)接(jie)地(di)利用均(jun)勻腐(fu)(fu)蝕量(liang)預測構件的(de)(de)(de)剩(sheng)余性(xing)能(neng)時，微小的(de)(de)(de)誤差(cha)會(hui)被放大(da)。下文將進一步通過(guo)時間(jian)序列分析方法來處理(li)導波監測結(jie)果，以便獲得(de)更加精(jing)確、可(ke)靠的鋼桿剩(sheng)余直徑估計值(zhi)。

圖：基(ji)于導波監測技術(shu)的剩余直徑區間估計結果

　　ATA-8202射頻功率放大(da)器在本(ben)實驗中的作用(yong)：提(ti)供(gong)一(yi)個可控電壓源，來驅動超聲探頭(tou)，以(yi)達到無損探傷的目的。

　　安泰ATA-8202射頻功率放大器（工作頻率100kHz~20MHz，額定輸出功率100W）：

圖(tu)：ATA-8202射頻功率放大器
