功率(lv)(lv)放(fang)大(da)(da)器是指(zhi)在給定失真(zhen)率(lv)(lv)的條(tiao)件下，能夠造成最(zui)大(da)(da)功率(lv)(lv)輸出(chu)來驅動某一個負載的放(fang)大(da)(da)器，功率(lv)(lv)放(fang)大(da)(da)器如何進行阻抗匹配呢，來看看安泰電子(zi)怎(zen)么說。

　　功率放大器的匹配方法在進行線性網絡設計時，為了能夠獲得最大功率的傳輸，網絡一般采用共軛阻抗的匹配方式，但是功率放大器輸入和輸出的阻抗都是非線性的，所以不能實現共軛匹配，一般都是把50Ω負載變換成阻抗值，它的實部可以在輸出/輸出偏置電壓下獲得最大輸出功率，它的虛部能夠把晶體管內部的寄生元件調諧掉，這種網絡變換的阻抗都被稱為最佳負載阻抗，也叫作動態輸出阻抗。

　　功率放大(da)器(qi)工作于非線性，小信號(hao)放大(da)器(qi)的網(wang)絡設計方法(fa)已經不再適用(yong)，目(mu)前一般(ban)都采用(yong)動態阻抗法(fa)、大(da)信號(hao)S參數法和負載牽引法等三種方法來進行功率放大器匹配網絡的設計。

　　一、動態阻抗法：動態阻抗法要(yao)求提供(gong)大(da)信號工作狀態下的動態輸(shu)(shu)入和輸(shu)(shu)出阻抗。動態阻抗測試原理：把功率管調整到最(zui)大(da)功率的輸(shu)(shu)出狀態，然后分別測出從(cong)信號源向功率管的輸(shu)(shu)入端看去(qu)，從(cong)負載向輸(shu)(shu)出端看去(qu)阻抗，這時(shi)的阻抗值就是動態輸(shu)(shu)入（Zin）、動態輸出阻抗（ZOL）。

　　二(er)、大信號S參數法：大信號S參數號能夠進行功率放大器的功率增益、穩定性的分析和增益、平坦度的設計。在使用大信號S參數方法設計功率放大器的時候，不僅要根據輸出功率的大小選擇負載阻抗，而且還要根據絕對穩定條件和潛在不穩定條件兩種情況分別進行考慮。由于大信號S參數的測量相對來說困難，所以一般采用雙信號法或者大電流直流擬合法來進行大信號S參數的測量。

　　三、載(zai)牽引法：負載(zai)牽引法要求給出(chu)對應各種不同(tong)的輸出(chu)功(gong)(gong)率、功(gong)(gong)率增(zeng)益和效(xiao)率等參數(shu)的數(shu)據，通過(guo)計(ji)(ji)算(suan)機來進行綜合設計(ji)(ji)，設計(ji)(ji)系統非(fei)常的復雜。對于大(da)功(gong)(gong)率晶(jing)體管(guan)來說(shuo)，廠家都會給出(chu)功(gong)(gong)率晶(jing)體管(guan)道動態輸入、輸出(chu)阻(zu)抗。

　　功率放(fang)大(da)器(qi)的匹(pi)配網(wang)絡(luo)設計一般(ban)都是50W（即史密斯圓圖圓心）為準，所以通常都會采用上面提到的三種方法，無論是通過仿真軟件還是實際儀器如矢量網絡分析儀，都要在史密斯圓圖上匹配到50W。匹配電路設計目標：1、輸入匹配電路：把微波晶體管的復數輸入阻抗變換為50W電阻性的源阻抗。1)**噪聲：Gout1=Gopt(Zout1=Zopt=1/Yopt)；2)最大功率增：Zout1=Zin*。　　

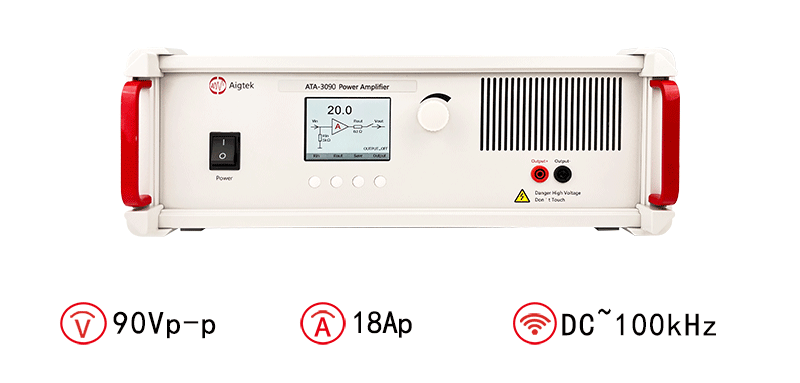

安泰功率放大器(qi)推薦(jian)：ATA-3090功率放大器

　　圖：ATA-3090功率放大器指標參數

　　以上就是安泰電子帶來的功率放大器如何進行阻抗匹配測試工作原理的內容，如果您對功率放大器還有什么感興趣的問題，歡迎咨詢。了解更多功率放大器問題，關注西安安泰電子官網。西安安泰電子是專業(ye)從事功率放大器、高壓放(fang)大器(qi)、功率(lv)信(xin)號源、前置(zhi)微(wei)小信號放(fang)大器(qi)、高精度電壓源、高精度電流(liu)源等電子(zi)測量儀器研發、生產和銷售的高(gao)科技企業。
